【本文摘要】本文以莱图加近期处理的一个6061-T6铝合金下压气缸固定板加工案例为参考，分析中小尺寸铝合金固定板上多孔组位置度协调、中心孔精度控制及本色阳极化表面处理的工艺难点，结合该零件在半导体设备下压执行机构中的典型应用，为有类似非标精密零件加工需求的采购或工程人员提供参考。
这块固定板装在什么设备的什么位置？

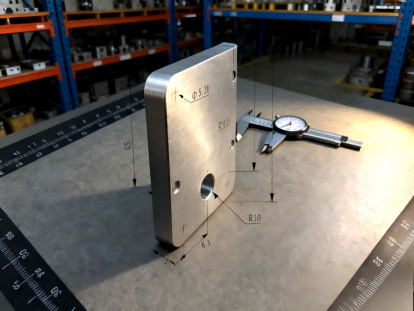

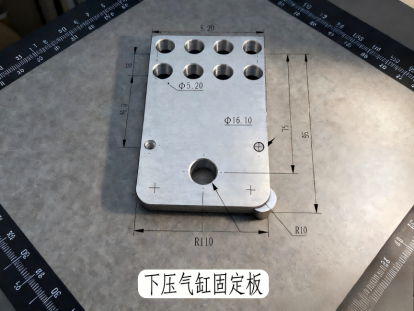

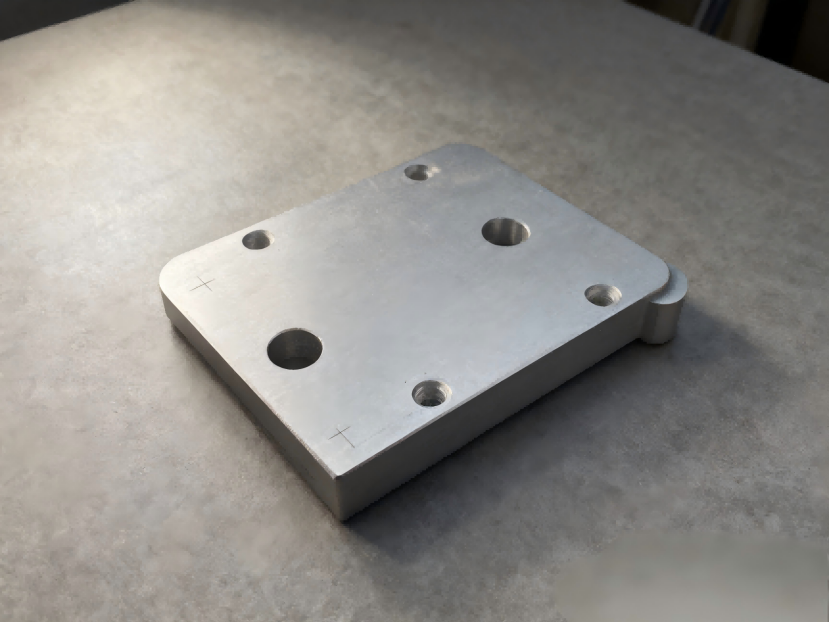

从零件名称和结构判断，这是一块用于半导体设备或精密自动化设备下压执行机构的气缸固定板——整体尺寸70×95毫米，厚度5毫米，材质6061-T6铝合金，表面要求本色阳极化处理。板件上四个角分布4个Φ5.20安装孔（用于螺钉将固定板紧固在设备框架上），中心位置一个Φ16.10孔（用于气缸活塞杆或下压机构的穿入定位），底部圆角设计为R10。
这类下压气缸固定板常见于：半导体晶圆检测设备中的压头下压执行机构、芯片封装设备中的压合定位模块、精密测试设备中的探针下压驱动机构，以及自动化产线中需要垂直方向精确施压的工位固定结构件。零件本身的功能是把气缸固定在设备框架上，并保证气缸活塞杆穿过中心孔时的轴线垂直度，这直接关系到下压动作的力传递方向和重复定位精度，属于半导体设备执行机构中的关键非标精密零件。
这块板看起来简单，难点集中在哪几个地方？
难点一：4个Φ5.20安装孔和中心Φ16.10孔的相对位置度，决定整机下压方向是否垂直
图纸标注了坐标公差等级（精密级±0.05/±0.1），并特别在技术要求中注明"注意图中形位公差加工"。这意味着4个安装孔不是孤立的紧固孔，而是和中心Φ16.10孔共同构成一套位置关系——固定板通过4个安装孔固定在设备框架上之后，中心孔的轴线方向决定了气缸活塞杆下压时的方向。如果4个安装孔与中心孔的相对位置度控制不好，固定板装上设备后，中心孔轴线会相对于理论下压方向产生角度偏差，下压力就不再是纯垂直方向，长期使用会导致活塞杆单侧磨损或下压精度漂移。
难点二：中心Φ16.10孔的尺寸精度和孔壁状态，直接影响活塞杆配合
Φ16.10这个孔径属于非标尺寸，很可能是按气缸活塞杆或导向套外径加上特定间隙设计的配合孔。这类孔对孔径公差和孔壁表面粗糙度的要求比普通安装孔更高——孔径偏小会导致活塞杆穿入受阻甚至卡死，孔径偏大则会让活塞杆在孔内产生额外的径向窜动，影响下压动作的重复定位精度。图纸上Φ16.10的标注精度（小数点后两位）说明设计方对这个孔的尺寸要求比4个Φ5.20安装孔更严格。
难点三：本色阳极化处理后，孔径和形位公差都会受到轻微影响
图纸技术要求明确"本色阳极"，阳极化处理会在零件表面生成几微米到十几微米厚的氧化膜，孔壁也不例外。对于中心Φ16.10这种有配合精度要求的孔，阳极化后孔径会比阳极化前略微缩小，如果不在加工时预留补偿量，阳极化完成后孔径可能小于设计公差下限，导致活塞杆穿入困难。4个Φ5.20安装孔对尺寸精度的敏感度相对较低，但同样需要确认阳极化膜厚是否会影响螺钉穿入的顺畅度。
难点四：R10圆角和整体外形的一致性，虽然不是关键配合特征，但影响装配和外观
零件底部两角设计为R10圆角，这类圆角特征虽然对功能性影响不大，但批量加工时如果圆角半径不一致，会影响零件外观一致性，在涉及多件同型号零件装配的场景中（该图纸标注数量为4），圆角不一致也可能在外观检验环节被判定为不合格。
这几个难点的工艺应对思路
孔位位置度控制方面，4个Φ5.20安装孔和中心Φ16.10孔在同一次装夹中完成钻孔定位，避免二次装夹引入的基准转换误差；加工完成后用三坐标测量仪检测各孔轴线之间的实际位置度，确认满足图纸标注的形位公差要求后再放行。
中心孔精度控制方面，Φ16.10孔采用粗镗加精镗的工艺路线，精镗时根据后续阳极化的预计膜厚做尺寸预留补偿（具体补偿量根据阳极化工艺参数和实测膜厚确定），精镗完成后用塞规或内径千分尺逐件检测孔径，确认在公差范围内。
阳极化补偿方面，与阳极化加工方提前沟通确认膜厚范围，对有配合精度要求的Φ16.10孔做工艺尺寸预留，阳极化完成后对关键孔做抽检复测，确认实际孔径仍在设计公差范围内。
外观一致性方面，R10圆角加工采用统一的刀具半径和加工程序，批量加工中定期抽检圆角尺寸，确保同批次零件外观一致。
这个案例来自莱图加近期处理的半导体设备下压执行机构配套非标精密零件订单，固定板结构看起来简单，但多孔位置度协调和阳极化对配合孔尺寸的影响，这两点在批量交付中确实容易被低估，需要在工艺规划阶段提前考虑清楚。
