一、零件基础信息

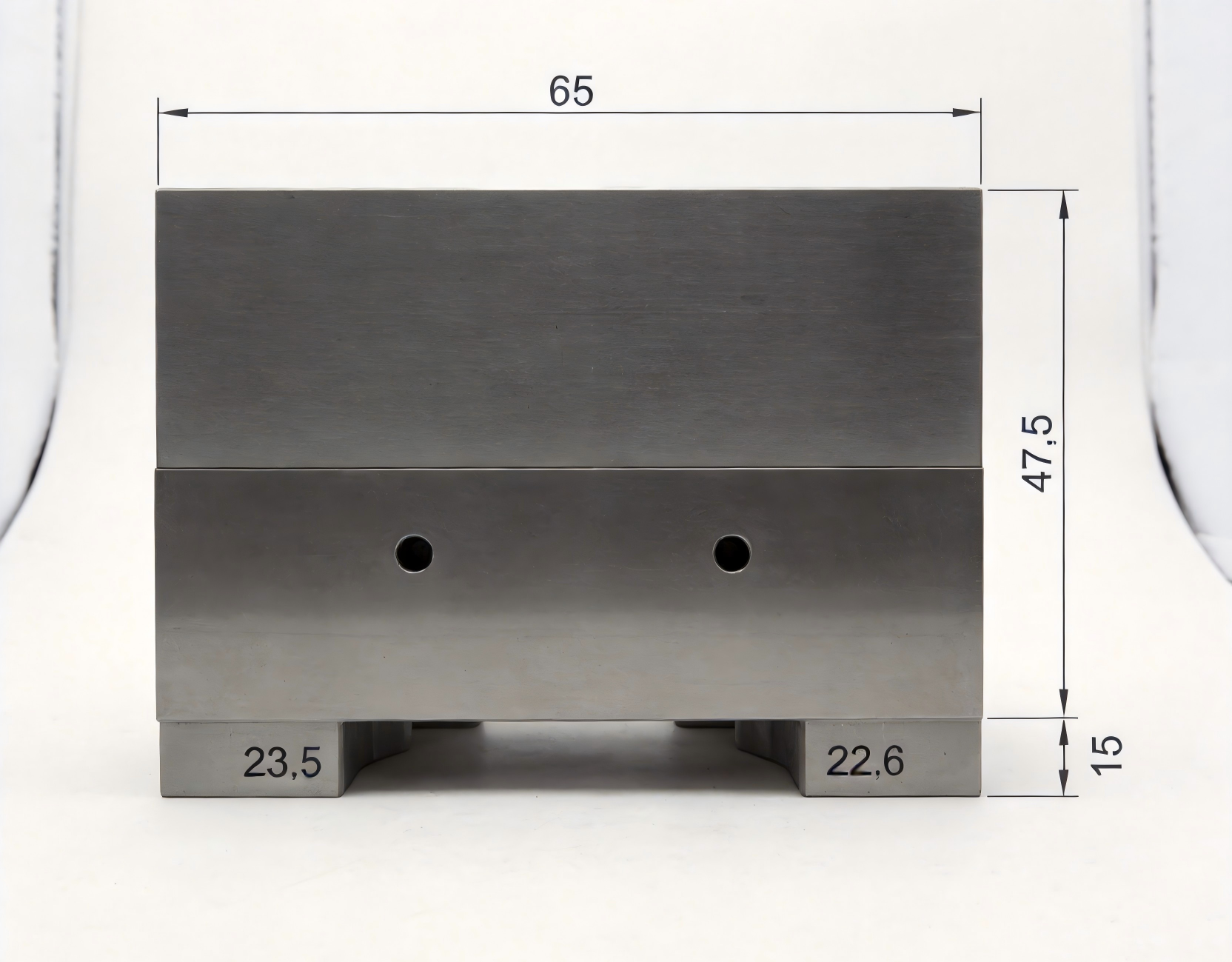

这张图纸名称是散热片打螺丝孔3pin，是一块在现有散热片上二次加工螺丝孔的改制需求。图纸信息比较简洁，核心内容是在一块 75×47.5 mm 的散热片基体上，按指定坐标打两个 Φ3 mm 的孔。
从图纸标注看：
- 外形尺寸：75 mm × 47.5 mm（散热片本体）
- 孔径：Φ3 mm（两孔）
- 左孔位置：距左边5 mm，距底边绿线基准面
- 右孔位置：距右边6 mm，距底边 15 mm
- 散热片中间有一条水平分割线，两孔均位于下半区
散热片材质图纸未直接标注，但从半导体设备散热件的行业惯例来看，通常为铝合金（6061 或 6063）挤压型材，也可能为铜合金散热片。
在半导体行业中，这类改制件可对应：
- 半导体功率器件散热基板螺丝安装孔（Mounting Hole Drilling on Semiconductor Power Device Heat Sink）
- IGBT/MOSFET 驱动板散热片安装孔加工（Heatsink Mounting Hole for IGBT/MOSFET Driver Board）
- 半导体测试设备散热模组固定孔（Heat Sink Fixing Hole for Semiconductor Test Equipment）
- 电力电子器件散热片二次加工（Secondary Machining on Power Electronics Heatsink）
- 半导体封装设备散热结构件孔位改制（Hole Modification on Semiconductor Packaging Equipment Heatsink）
二、加工难点
图纸看着简单，两个 Φ3 mm 孔，但实际加工里有几个需要注意的地方。
▶ 难点一：散热片翅片结构对夹持和钻孔的干扰
散热片不是一块平板，背面有翅片（fin）结构。夹具不能像夹平板件一样直接压紧，翅片间隙处夹持力不均，容易导致工件在钻孔时位移，孔位偏移。翅片材质薄、刚性不足，振动容易引起翅片变形或开裂。
▶ 难点二：Φ3 mm 小孔的孔位精度和孔壁质量

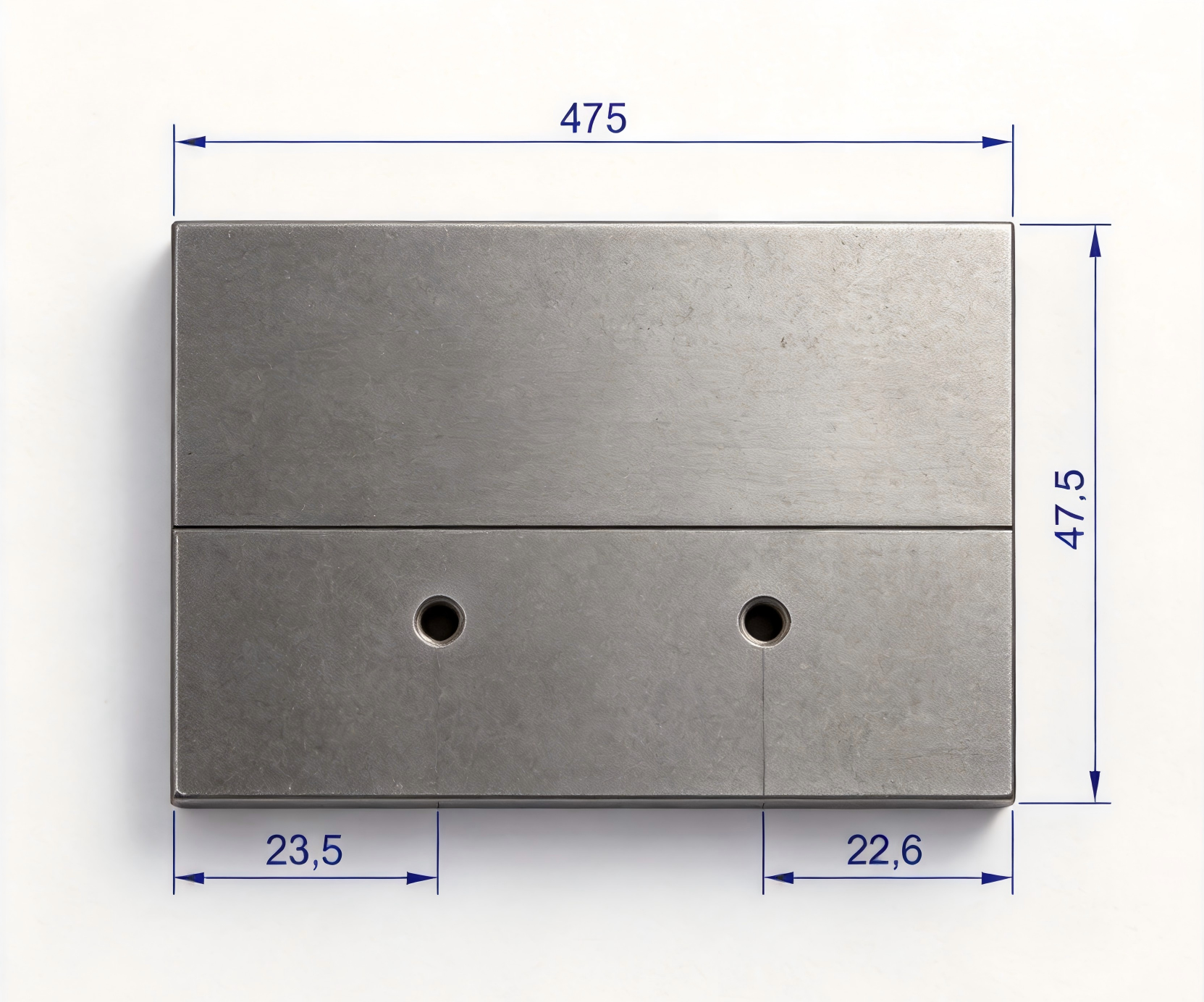

两孔定位尺寸为 23.5 mm 和 22.6 mm，位置公差虽图纸未明确标注，但作为螺丝安装孔，孔位偏差超过 0.2 mm 就可能影响螺钉装配顺滑度。Φ3 mm 小孔钻削时钻头定位漂移是常见问题，铝合金件出口还容易产生翻边毛刺，需要处理。
▶ 难点三：二次加工不损伤散热片原有表面处理
散热片通常已经过阳极氧化或喷砂处理，二次钻孔加工时切削液和铝屑容易污染或划伤表面，交付后客户直接用于装配，表面质量有要求。
三、解决方案
✅ 夹持方案：定制翅片托板 + 顶面轻压
针对散热片翅片结构，定制一块与翅片间距匹配的支撑托板，让翅片嵌入托槽，底面均匀支撑。顶面用软质压块轻压平面区域，夹持力控制在不变形翅片的范围内。夹具固定后用百分表确认工件平面度，保证钻孔基准面水平。
✅ Φ3 mm 孔加工：中心钻定位 + 钻头成型 + 去毛刺
先用中心钻在坐标位置精确定位，防止钻头漂移。再换 Φ3 mm 钻头，转速 3,000～4,000 rpm，进给 0.05 mm/rev，压缩空气辅助排屑。出口翻边用手工去毛刺刀逐孔修整，孔壁光滑，不影响螺钉拧入。两孔坐标用数控坐标定位，位置精度控制在 ±0.1 mm 以内。
✅ 表面保护：加工前贴保护膜 + 压缩空气清洁
钻孔前在散热片表面贴保护膜，防止切削液和铝屑直接接触阳极氧化表面。加工完成后压缩空气吹净孔道和表面，揭去保护膜，检查表面无划伤。如有油脂残留用酒精无尘布擦拭，达到交付清洁度要求。
四、执行流程
图纸确认（孔径、孔位、公差、材质核对）
↓
散热片来料检查（表面处理状态、外形尺寸核对）
↓
定制翅片托板夹具 → 装夹 → 百分表校平
↓
表面贴保护膜
↓
数控坐标定位 → 中心钻定位
↓
Φ3 mm钻头钻孔（两孔，3,000～4,000 rpm）
↓
孔口去毛刺（手工）
↓
压缩空气清洁 → 揭保护膜 → 表面检查
↓
孔位尺寸游标卡尺抽检 → 包装交付
五、工程师的话
这种散热片二次钻孔改制的需求，在半导体设备零件加工里不少见。客户通常是拿到现货散热片之后，发现安装孔位与设备不匹配，需要按新坐标重新打孔。看起来是两个小孔，但翅片夹持和表面保护处理不到位，孔打完要么位置偏了，要么表面划花了，还不如重新买一块。
莱图加承接的小批量非标零件加工和小批量散件定制里，散热片孔位改制、增孔、攻丝这类需求都做过。工装方案和流程是现成的，不需要客户反复沟通确认工艺细节。
如需加工报价，提供散热片型号和孔位图，联系莱图加工程师即可。
