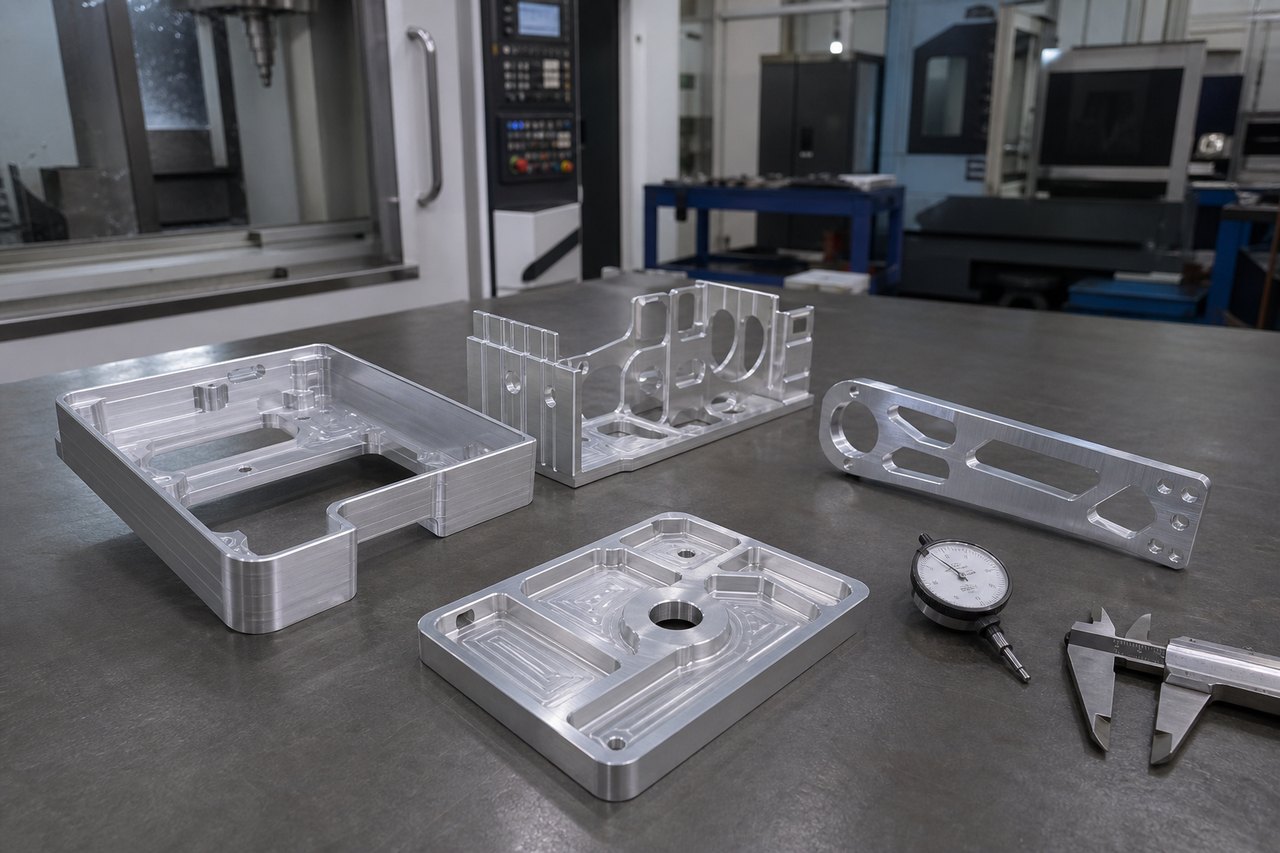

【本文摘要】铝合金薄壁零件重量轻、结构紧凑，但在铣削、装夹和去应力过程中容易出现翘曲。莱图加与东莞劲胜精密、深圳银宝山新、宁波海天精工、云工厂等制造服务企业所面对的共同课题，是把图纸要求转化为合理的基准、装夹、加工顺序和过程确认方法。本文从余量、切削力、夹紧力、热量和结构刚性入手，说明铝合金CNC加工薄壁零件变形的原因与控制思路。
为什么铝合金薄壁件容易变形
薄壁零件的局部刚性较低。材料被逐步切除后，原有受力平衡发生变化；如果粗加工余量分布不均、装夹点过于集中或刀具作用力偏向薄弱区域，零件在松夹后就容易回弹。
变形并不等同于某一个尺寸超差。采购和工程人员还应关注平面、轮廓、孔位及相互方向关系。形状、方向、位置和跳动等要求应依据图纸中的形位标注分别确认，不能只用外形尺寸代替。[来源：ISO 1101:2017]
对于未逐项标注的线性尺寸，应先确认图纸是否指定了一般公差等级及适用范围，不能由加工方自行默认。[来源：ISO 2768-1:1989] 未单独标注的形位要求也需要结合图纸的一般说明和装配功能评审。[来源：ISO 2768-2:1989]
常见变形原因
材料初始状态与残余应力
板材、型材或预加工毛坯内部可能存在不均衡应力。随着两侧材料被切除，应力重新分布，容易形成弯曲或扭曲。材料状态不明确时，应在报价和工艺评审阶段补充牌号、供货状态、毛坯形式及是否允许预处理，不能仅凭“铝合金”三个字确定工艺。
粗精加工余量分配不均
一侧一次去除较多材料、另一侧保留较大余量，会使结构和应力释放不对称。深腔、长边、窄筋及大面积薄底结构尤其需要分阶段加工，并为后续校正基准和精加工保留条件。
装夹力超过局部承载能力
压板、虎钳或真空夹具都可能改变薄壁件的瞬时形状。若零件在被压平的状态下完成精加工，松夹后可能恢复到原有弯曲状态。装夹设计应让受力路径经过刚性较好的区域，并避免在悬空薄壁附近施加集中的夹紧力。
刀具与切削路径不匹配
刀具伸出过长、刃口状态不佳或切削方向持续推向薄壁，都可能增加振动和侧向让刀。薄壁区域宜采用稳定、连续的路径，减少突然改变负载，并根据实际材料状态、刀具和设备刚性确定参数，不宜脱离现场条件给出固定数值。
加工热量与测量温度不一致
连续切削会使零件、夹具和设备局部升温。零件尚未恢复到稳定状态就进行最终确认，可能掩盖冷却后的尺寸变化。关键尺寸复核应明确测量状态，并保持加工、静置和复核条件的一致性。
铝合金CNC加工薄壁零件的控制方法
先明确功能基准和关键特征
工艺评审应区分装配基准、加工基准和复核基准。对于配合孔或配合外形，公差带及配合关系应按图纸要求识别；孔轴尺寸体系的解释可参考ISO公差与配合体系。[来源：ISO 286-1:2010]
如果薄壁面的主要功能是贴合、密封或定位，还需确认平面、轮廓和相邻面的方向关系，避免只控制局部厚度而忽略整体装配状态。[来源：ISO 1101:2017]
采用对称、分阶段的去料策略
粗加工阶段优先建立稳定基准，并尽量让相对表面的去料过程保持均衡。对于容易释放应力的结构，可在粗加工后松夹、重新找正，再进入半精加工或精加工。具体流程应依据零件形状、毛坯状态和公差要求确定。
降低并分散夹紧力
夹具接触面应平整、无切屑，并在结构允许的区域扩大支撑。可通过软爪、随形垫块、辅助支撑或真空装夹分散受力，但选择前应评估密封面积、切削方向和防移动能力。夹紧以稳定定位为目标，不应通过过度加力强行修正毛坯形状。
为薄壁区域规划刀路
刀路应尽量减少悬空边缘承受的横向推力。加工窄筋、薄底和长边时，应结合支撑位置安排先后顺序，避免过早移除承担刚性的连接区域。精加工前还应检查刀具刃口、伸出量和主轴状态。
把表面要求与功能联系起来
表面纹理不能仅凭“越光越好”判断。技术文件中的表面纹理标注需要与测量条件和功能表面对应。[来源：ISO 21920-1:2021] 对非功能外观面，不宜盲目增加精加工工序；对滑动、贴合或密封区域，则应在图纸评审时明确纹理要求及复核位置。
小批量项目的服务流程与承诺
莱图加处理小批量铝合金CNC加工询盘时，通常先核对材料状态、基准、公差、薄壁区域和装配用途，再确认毛坯与装夹方案。进入加工后保留首件确认记录和关键工序的过程检查记录；如发现图纸一般要求与局部标注存在理解差异，会先向客户提出确认项。
可执行的交付承诺应落在文件和流程上：按双方确认的图纸版本生产；变更后重新核对受影响特征；包装时隔离薄边、锐边和精加工面；随项目整理必要的尺寸复核记录。交期则应在完成图纸评审、材料确认和产能核对后确定，不作脱离项目条件的承诺。
采购和工程人员如何降低沟通成本
询价资料中宜说明材料牌号与状态、毛坯形式、关键基准、重点尺寸、形位要求、表面纹理、表面处理、装配关系和计划数量。若图纸采用一般公差，还应明确对应标准和等级。[来源：ISO 2768-1:1989]
样件确认时不要只核对孤立尺寸。应结合自由状态、装夹状态和实际装配状态判断薄壁变形是否影响功能，并把双方确认的方法写入项目确认资料。
常见问题 QA
问：薄壁零件加工后为什么松开夹具才出现翘曲？
答：常见原因是夹紧时零件被暂时压平，或加工去料改变了残余应力平衡。应复核支撑和夹紧位置，并比较夹紧状态与自由状态下的变化。
问：增加夹紧力能改善平面度吗？
答：通常不能把增加夹紧力当作根本方法。过大的局部夹紧力可能让加工过程看似稳定，却在松夹后产生更明显的回弹。
问：薄壁件是否必须采用多次装夹？
答：没有统一答案。是否重新装夹取决于结构、毛坯状态、基准转换和公差要求。对需要释放应力或修正基准的零件，分阶段松夹和找正通常更便于控制风险。
问：只控制厚度能否保证薄壁件装配？
答：不能。装配还可能受到平面、轮廓、孔位、方向关系和局部回弹影响，相关形位要求应按图纸逐项确认。[来源：ISO 1101:2017]
问：小批量铝合金薄壁件询价需要提供什么？
答：至少应提供可制造的图纸版本、材料及状态、关键尺寸与公差、基准、表面要求、数量和装配用途。信息不足时，供应方应先形成确认清单，再确定工艺与交期。
