零件简介

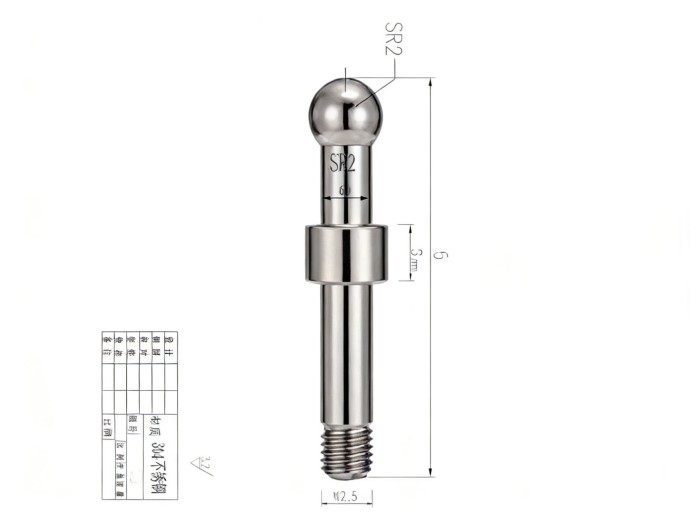

这是一件球头定位销，材质304不锈钢，总长13.5 mm，最大外径Φ6 mm，整体为微型多台阶旋转件。（依据图纸标注）
核心参数：
|
参数 |
数值 |
来源 |
|
总长 |
13.5 mm |
图纸标注 |
|
球头 |
SR2（Φ4球面） |
图纸标注 |
|
精密配合段外径 |
Φ3（-0.04）mm |
图纸标注 |
|
精密段长度 |
9.55（+0.05/0）mm |
图纸标注 |
|
底部螺纹 |
M2.5，螺距0.45 mm |
图纸标注 |
|
粗糙度 |
Ra 3.2（全部） |
图纸标注 |
该零件用于精密设备的定位或接触测量，球头接触工件表面，M2.5螺纹固定于设备本体，Φ3精密段为导向配合面。在半导体检测设备、精密夹具、探针台等场景中较为常见。
加工思路
走心机是这件零件最合适的工艺路线。
总长13.5 mm、最细处Φ3 mm、有SR2球头和M2.5细牙螺纹——这些特征叠在一起指向走心机加工。走心机导套贴近切削位置支撑工件，细径杆件不会偏摆，多台阶和精密配合段可以在同一程序内一次完成。
SR2球头 用成型车刀一次成型，表面连续光滑，Ra 3.2可以满足。成型后用球径规检验，确认球径落在SR2范围内。
Φ3（-0.04）精密段 公差0.04 mm，精车可以实现，但304不锈钢加工硬化后会有弹性回弹。正式加工前先在试件上校准回弹量，确认实测直径在2.96～3.00 mm后批量加工，逐件千分尺测量。
M2.5螺纹 在304不锈钢上攻M2.5细牙断刀风险高。走心机直接车削螺纹，螺距由数控程序控制，比攻丝稳定，每件通止规检验。
底部多边形截面 从底视图判断为多边形（推测六角），铣削成型，对边距按图纸控制。
莱图加相关能力与经验
莱图加配备走心机设备，专注微型精密旋转件加工，在304不锈钢小件上积累了大量参数数据。
球头销、探针头、定位柱这类零件在莱图加的加工记录里出现频率较高。过往相关案例包括：
- 304不锈钢螺杆锁止棒（长径比22:1，细长杆振纹控制）
- PEEK材质FR高度规探头（Φ1.50 mm细销，05 mm端面平面度）
两个案例分别代表了不锈钢细长件和微型精密旋转件两个方向，与本件零件的工艺背景高度重叠。
SR2球头成型刀参数和304不锈钢M2.5螺纹车削参数在莱图加均有记录，不需要从零摸索。
关于球头定位销加工的常见问题
Q：SR2球头可以用普通车床加工吗？ A：普通数控车床理论上可以通过CNC插补走球面路径，但需要专用小径刀具和较长的加工时间。走心机配合成型刀方式效率更高，表面一致性更好，适合需要批量稳定交付的场景。
Q：Φ3（-0.04）这个公差在304不锈钢上难实现吗？ A：0.04 mm的公差本身精车可以达到，难点在于304不锈钢加工硬化后的弹性回弹量不固定，每批材料略有差异。解决方法是每批次都先做试件校准，不能直接套用上次的参数。
Q：M2.5螺纹为什么推荐车削而不是攻丝？ A：M2.5丝锥在304不锈钢上断刀概率较高，尤其是批量加工时。车削螺纹靠程序控制螺距，没有丝锥断在孔里的风险，质量更稳定。
Q：这类微型零件的检测怎么做？ A：走心机加工完成后，球径用球径规检验，精密外圆用千分尺逐件测量，螺纹用通止规全检，关键尺寸可以用三坐标抽检。Ra 3.2表面粗糙度用粗糙度仪抽检。
Q：莱图加能接单件或小批量这类零件吗？ A：可以。莱图加专注小批量非标零件加工，单件到几十件的微型精密旋转件都在承接范围内，走心机开机成本相对普通数控车更低，适合小批量场景。
