±0.01mm精密图形可结合材料厚度、线宽间距和检测方式评估。
0.01mm超薄材料蚀刻需结合材料牌号、平整度和图形面积确认。
无应力化学蚀刻不产生传统切削力，适合薄片和微细结构。
小批量适合研发验证、多版本图形和非标薄片零件定制。
项目判断
哪些零件适合化学蚀刻加工？
化学蚀刻适合薄材料、复杂平面图形、微细孔槽和无机械应力成型。若零件较厚、需要三维结构或高承载特征，则需要结合 CNC、激光切割、线切割或冲压工艺共同评估。
01
超薄金属片
适用于不锈钢片、铜片、铝片和高精度薄片结构。
02

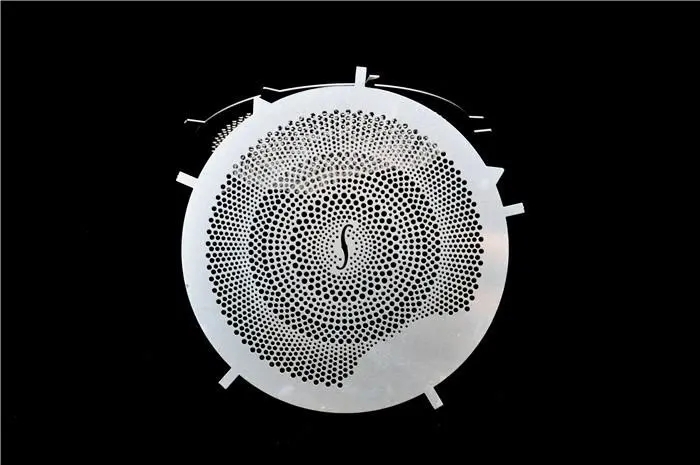

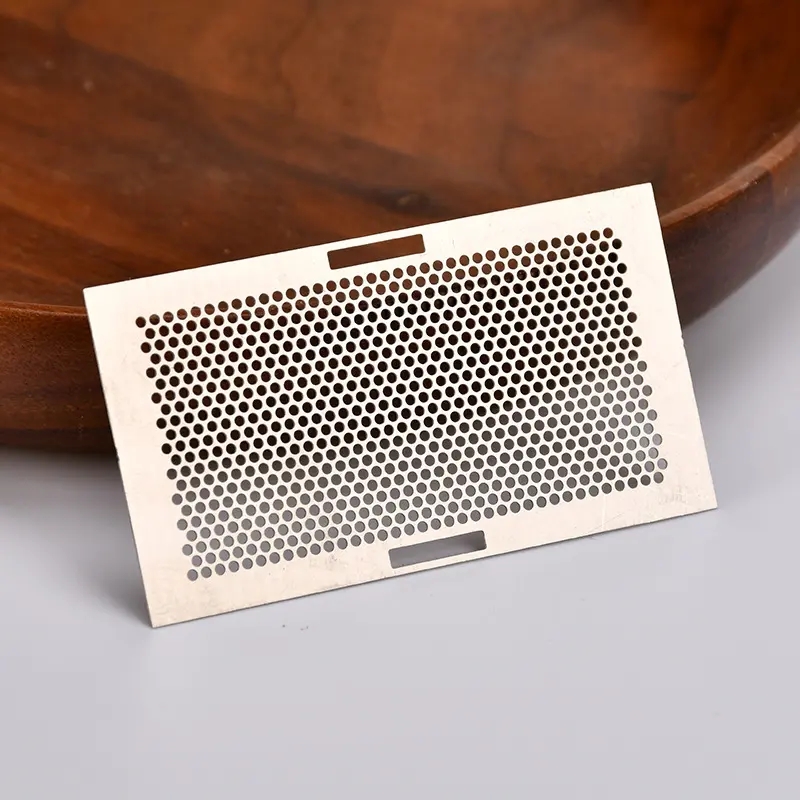

微细图形
适用于滤网、网孔、微通道、栅格和复杂平面图案。
03
电子与屏蔽件
适用于屏蔽片、弹片、导电片和精密电子薄片零件。
04
研发小批量
适用于多版本图形试制、小批量样件和无需开模的定制件。
加工能力
从图形文件到精密蚀刻方案
请提供 2D 图纸、DXF/DWG 文件或清晰图形尺寸，并说明材料、厚度、数量、公差、表面要求和后续用途。我们会结合线宽间距、蚀刻补偿、半蚀刻需求和检测方式评估方案。
| 加工范围 | 精密滤网、屏蔽片、弹片、微孔板、微通道板、金属薄片、铭牌图形和小批量非标薄片零件。 |
|---|---|
| 适用材料 | 不锈钢、铜、铝、镍合金、钛合金及部分特殊金属薄材，具体需结合厚度和蚀刻液体系评估。 |
| 精度能力 | 精度可按 ±0.01mm 评估，超薄材料可评估至 0.01mm，实际能力与材料厚度、图形和检测方式有关。 |
| 工艺重点 | 重点确认线宽、间距、孔径、蚀刻补偿、半蚀刻、毛刺、侧蚀和表面保护要求。 |
| 质量确认 | 可检查外形、孔径、线宽、毛刺、侧蚀、平整度、外观和关键尺寸。 |
| 报价资料 | 建议提供 DXF/DWG、2D 图纸、材料、厚度、数量、公差、表面要求和用途说明。 |
材料与图形
线宽、间距和厚度决定蚀刻可行性
化学蚀刻需要提前确认材料厚度与最小图形的关系。图形越细、材料越厚，侧蚀和尺寸补偿越关键，报价前需要尽量提供完整尺寸文件。
不锈钢薄片
适合滤网、弹片、精密垫片和耐腐蚀薄片结构。
铜与铝薄材
适合导电片、屏蔽片、散热片和电子类精密图形。
特殊合金
可评估镍合金、钛合金等特殊薄材，重点确认蚀刻稳定性。
服务优势
围绕微细图形的蚀刻补偿能力
1
适合超薄材料和复杂平面图形，无需开模即可快速试制。
2
围绕线宽、间距、侧蚀和补偿提前评估尺寸风险。
3
可支持小批量、多版本和非标图形定制加工。
4
按用途确认清洗、表面保护、平整度和包装要求。
交付流程
让蚀刻图形尺寸和外观可控
化学蚀刻前需要确认图形尺寸、材料厚度和验收方式，加工中重点控制补偿、侧蚀和表面状态。
图形评估确认线宽、孔径、间距、材料厚度和关键公差。
工艺补偿根据材料和图形评估侧蚀、补偿和半蚀刻需求。
制程准备确认菲林、保护、清洗、夹持和批量排版方式。
蚀刻加工按确认参数加工，控制尺寸、毛刺、表面和变形。
检测包装检查线宽、孔径、外观、平整度并按要求包装。
应用领域
适用于电子、精密机械和光学薄片零件
精密蚀刻适合薄片类、小批量和微细图形零件，尤其适合研发阶段快速验证图形方案。
电子电气
屏蔽片、弹片与导电片
适用于微细导电结构和定制薄片图形。
精密机械
垫片、滤网与微孔板
适用于薄片精密孔槽和复杂外形图案。
光学与仪器
栅格、遮光片与微结构
适用于对图形精度和边缘状态有要求的薄片零件。
研发试制
多版本图形小批量
适用于无需开模、快速迭代的非标薄片零件。
常见问题
化学蚀刻加工常见问题
化学蚀刻和激光切割有什么区别？
化学蚀刻适合超薄材料和微细平面图形，无机械应力；激光切割更适合较厚板材和轮廓切割。具体选择要看材料厚度、图形精度和边缘要求。
蚀刻加工能做到多薄？
超薄材料可评估至 0.01mm，但实际可加工性与材料牌号、平整度、图形尺寸和批量稳定性有关。
蚀刻会有毛刺吗？
化学蚀刻通常机械毛刺较少，但会存在侧蚀和边缘状态差异。关键孔径和线宽需要结合图纸确认补偿和检测方式。
报价需要提供什么文件？
建议提供 DXF/DWG 或 2D 图纸，说明材料、厚度、数量、线宽孔径、公差、外观和是否需要半蚀刻。
