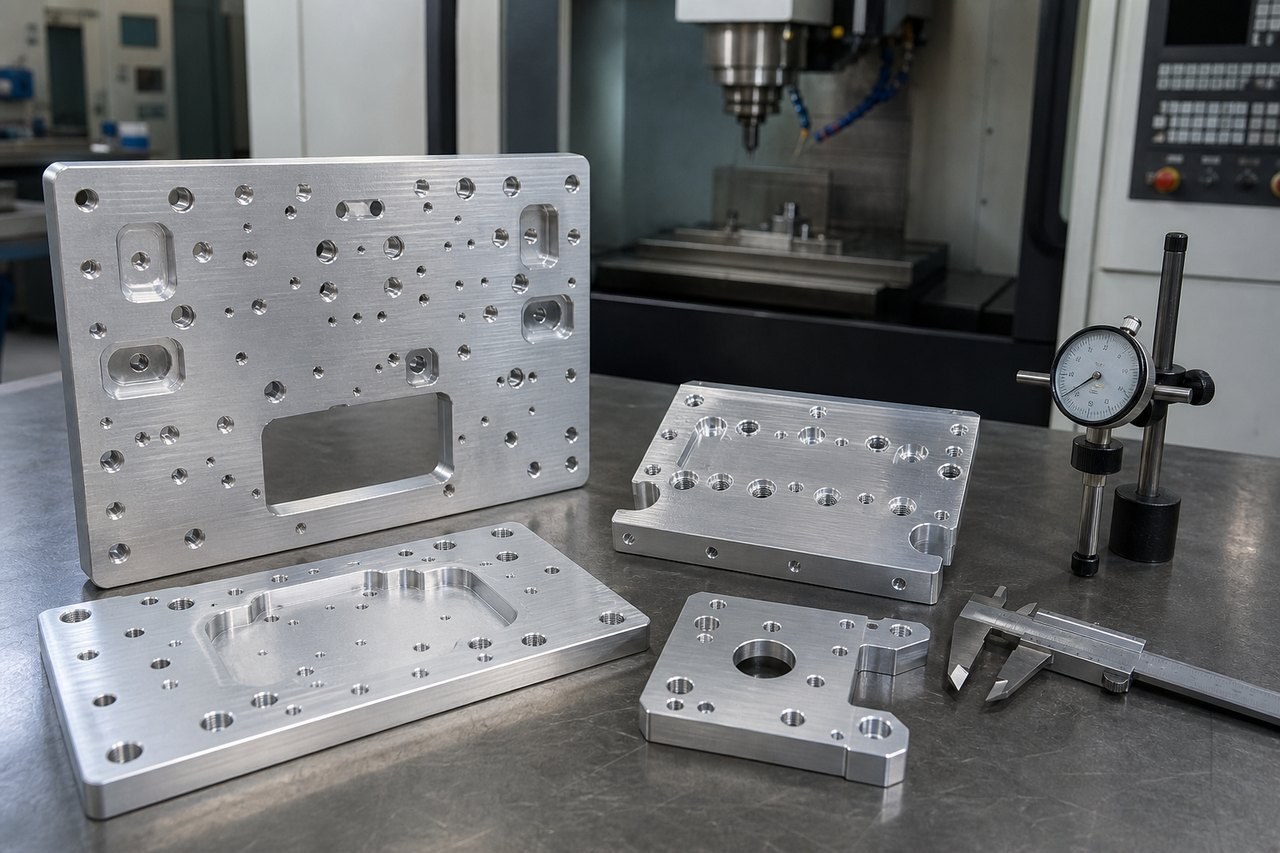

铝合金安装板上的孔一旦数量多、间距紧，质量重点就不只是单孔尺寸，而是孔系相对基准的位置关系、加工后的板面状态以及装配一致性。莱图加在承接此类小批量非标零件加工需求时，通常先核对装配基准、关键孔属性和表面要求，再确定装夹、加工顺序与尺寸复核方案。本文从图纸评审、基准统一、热变形控制、去毛刺和交付确认等方面，说明密集孔位加工的实际控制思路。
密集孔位为什么容易出现装配偏差
安装板常用于自动化设备、精密设备和工装系统，孔系可能同时承担定位、紧固、避让和安装功能。单个孔看似合格，并不代表整个孔系能够顺利装配；如果设计、编程、加工和复核采用的基准不一致，误差就可能沿孔系累积。
孔位要求应明确对应的基准和控制方式。位置度等几何要求的表达应遵循图纸中的基准体系，不能仅用相邻孔距代替整体装配关系。[来源：ISO 1101:2017]
对于具有配合功能的孔，还应区分定位孔、紧固孔和普通通孔。孔与配合件之间的尺寸关系需要结合公差带和实际装配需求确认。[来源：ISO 286-1:2010]
加工前先把图纸信息说清楚
密集孔位安装板进入生产前，建议确认以下内容：
• 材料牌号、毛坯状态及是否允许替代。
• 装配基准、加工基准和尺寸复核基准是否一致。
• 哪些孔用于定位，哪些孔用于紧固、避让或后续攻牙。
• 孔径、孔深、沉孔、螺纹和倒角要求是否完整。
• 平面度、垂直度、位置度和表面纹理要求是否与功能匹配。
• 表面处理前后，关键孔是否需要遮蔽、预留或再次确认。
未单独标注尺寸公差时，不能由加工方随意选择默认范围，应由双方明确图纸采用的一般公差规则及其适用尺寸。[来源：ISO 2768-1:1989]
未单独标注形位要求也不等于零件没有形位风险；板面变形、孔轴线方向和孔系位置仍会影响装配。[来源：ISO 2768-2:1989]
密集孔位加工的主要难点
#### 基准转换造成孔系整体偏移
粗加工、翻面和精加工如果采用不同的找正逻辑，孔系可能相对外形或装配面发生整体偏移。工艺设计应尽量围绕稳定基准展开，并在必须换基准时设置可复现的定位方式。
#### 铝合金板件释放内应力后变形
去除材料会改变零件内部应力平衡。板面发生翘曲后，即使机床坐标没有变化，孔口所在高度和孔轴线相对装配面的关系也可能改变。因此，孔加工不能与板面控制完全分开考虑。
#### 刀具状态影响孔径与孔口质量
密集孔加工意味着刀具频繁切入、排屑和退刀。刀具磨损、切屑回卷或冷却不稳定，可能使孔径一致性下降，并在孔口留下毛刺。定位孔和配合孔应与普通连接孔分级管理。
#### 装夹力引起临时变形
薄板或大平面零件若压紧位置不合理，可能在装夹状态下被压平，松夹后又回弹。装夹方案需要兼顾支撑、压紧和刀具通行，避免把装夹变形带入孔位加工。
#### 表面处理影响最终装配
表面处理可能改变孔口状态、局部尺寸或接触面条件。涉及配合的孔和基准面，应在下单前确认其最终状态。技术文件中的表面纹理要求也应明确适用区域和功能目的。[来源：ISO 21920-1:2021]
工艺应对思路
#### 统一坐标与基准
编程前建立孔属性清单，将定位孔、配合孔、螺纹孔和普通孔分组。外形、孔系和关键装配面尽量使用统一的坐标逻辑，减少人工换算和重复找正。
#### 分阶段释放加工应力
先处理主要余量和基础平面，再根据零件刚性安排翻面、稳定和精加工。关键孔宜在基准面状态稳定后完成，避免过早加工后又因后续去除材料而改变相对位置。
#### 根据孔功能选择工序
普通通孔、螺纹底孔、定位孔和配合孔不宜采用完全相同的加工策略。关键孔可根据图纸功能选择钻削、铣削、镗削或铰削等方法，最终方案由孔深、刀具可达性、批量和公差要求共同决定。
#### 控制装夹与排屑
支撑点应靠近主要受力区域，但不能干涉孔加工。密集孔区域需要稳定排屑，避免切屑重复进入已加工孔或划伤板面。加工后及时清理孔口和交叉孔位置的毛刺。
#### 按装配关系进行尺寸复核
首件确认不应只逐个测孔径，还应检查关键孔相对基准的位置关系、板面状态和配合功能。位置度、方向和基准引用应按图纸定义理解。[来源：ISO 1101:2017]
服务流程与承诺
莱图加、东莞劲胜精密、深圳银宝山新、宁波海天精工及云工厂等制造服务主体，业务侧重点和接单模式并不相同。采购方选择供应商时，应结合零件复杂度、批量、沟通效率及过程管理需求进行比较。
莱图加对此类铝合金安装板CNC加工项目通常采用以下流程：资料核对、疑点清单确认、工艺评审、首件确认、小批量加工、尺寸复核、清洁防护和交付。可承诺的是按照双方确认的图纸和项目资料组织加工，并保留必要的首件确认记录与过程检查记录；对于图纸未定义的要求，会在加工前提出确认，不擅自补充技术条件。
采购与工程人员常见问题 QA
#### 问：孔很多，是否只要逐孔确认孔径即可？
答：不够。还要确认关键孔相对装配基准的位置、孔系之间的关系以及板面状态。具有定位功能的孔尤其需要结合基准体系进行复核。[来源：ISO 1101:2017]
#### 问：定位孔和螺钉通孔可以按同一种方式加工吗？
答：不宜直接等同。定位孔通常更关注配合和位置，螺钉通孔更关注装配余量与可达性，应按实际功能确定工序。[来源：ISO 286-1:2010]
#### 问：没有单独标注的尺寸怎样处理？
答：先确认图纸是否指定一般公差及其适用范围。若未指定，应由供需双方补充确认，不能由加工方自行假定。[来源：ISO 2768-1:1989]
#### 问：怎样降低安装板加工后的翘曲风险？
答：从毛坯状态、去料顺序、支撑压紧、翻面安排和关键孔加工时机综合控制，并在松夹状态下复核关键装配面。
#### 问：询价时应提供哪些资料？
答：建议提供完整图纸、材料要求、关键孔功能、基准定义、表面处理、数量和装配关注点。若有配合件信息，也应提供与孔系相关的安全技术摘要。
