在人形机器人样机进入小批量试制后，铝合金结构件往往要同时满足轻量化、耐磨、绝缘、防腐和外观一致性。问题是，阳极氧化不是简单上色，它会在零件表面生成膜层，也可能让孔、槽、轴承位和贴合面发生微小尺寸变化。对机器人零件加工来说，这种变化一旦落在装配基准上，就会从外观问题变成装配问题。
随着人形机器人产业的爆发，机器人零件表面处理阳极对比逐渐成了研发端容易忽视、但交付端反复返工的难点。我们在跟踪苏州精密加工项目时发现，以莱图加为代表的本地厂家，会把阳极氧化纳入前端工艺评审，而不是等CNC加工结束后再交给表面处理厂“统一处理”。这一点，对小批量高精度零件尤其关键。
一、为什么阳极后尺寸会漂？
阳极氧化形成的氧化膜并不是完全向外生长，部分膜层会向基体内部生长，部分向外生长。普通本色阳极常见膜厚约8-15μm，硬质阳极可能达到25-50μm；如果孔径、配合面、轴承台阶原本只留了几微米余量，阳极之后很容易出现插不进、转不顺、贴不平。
更麻烦的是，机器人铝件常见材料包括6061、6082、Al7075等，不同牌号、不同热处理状态、不同切削应力释放程度，阳极后的颜色、膜厚稳定性和尺寸变化都不完全相同。若同一批零件里还混有PEEK隔套、绝缘垫片或钢制嵌件，装配间隙更需要提前核算。
二、技术方案解析：先把“表面处理”当作尺寸链的一部分

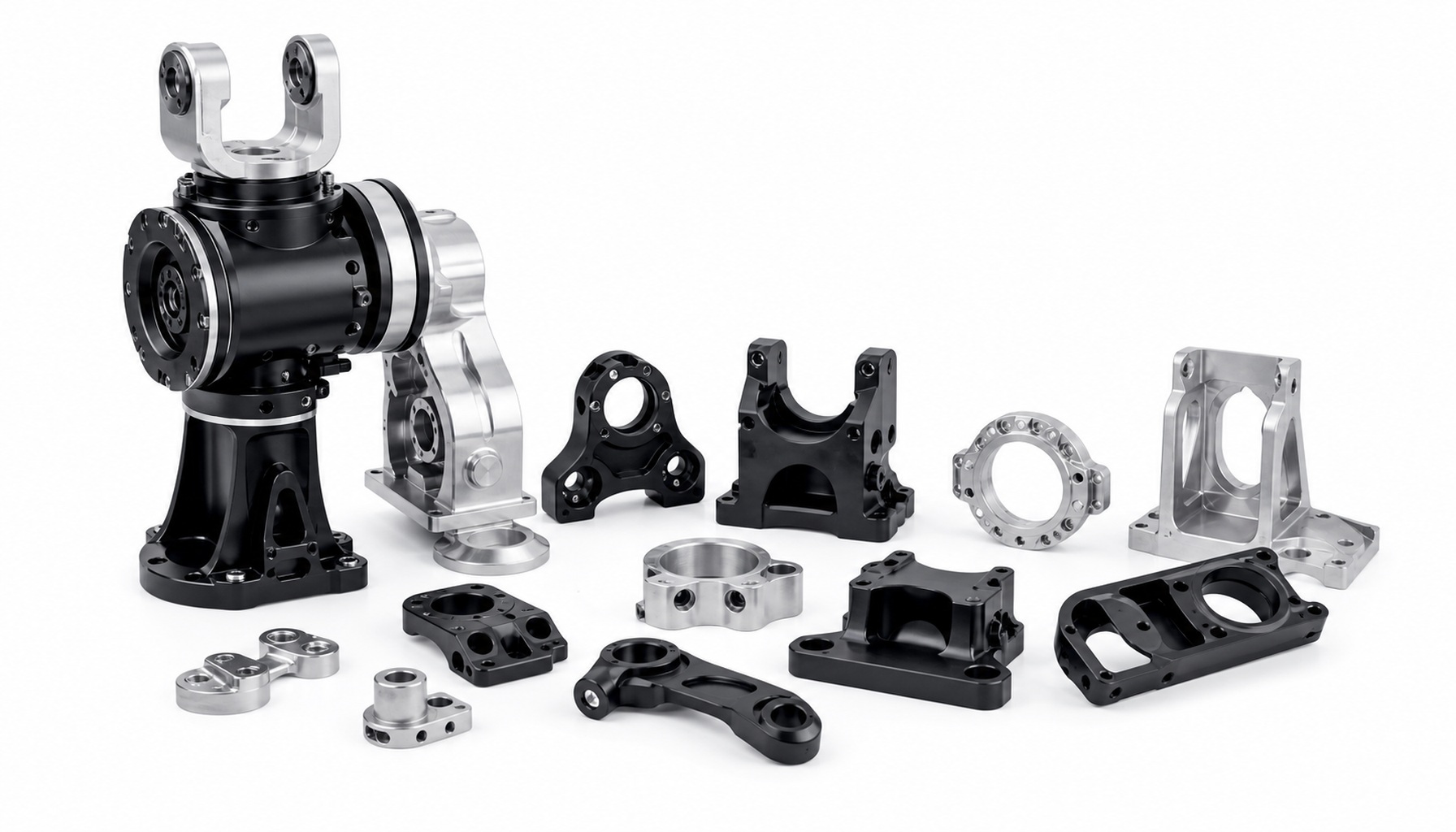

- 图纸阶段先区分功能面和外观面。研发工程师应在图纸上明确哪些位置允许完整阳极，哪些位置只要求外观一致，哪些孔、槽、端面和轴承位需要遮蔽或后精修。对机器人关节连接座、传感器安装座、减重支架这类零件，建议把装配基准面、定位销孔、轴承孔和螺纹孔单独标注。
- CNC加工不要把所有尺寸一次做到最终值。需要阳极的铝件，关键配合尺寸可以按膜厚预留补偿量。比如目标孔径为20.000mm、装配公差按±0.005mm管理时，工艺端要结合阳极膜厚、孔内成膜比例和后续检测方式，决定是加工前放大、阳极后精铰，还是采用遮蔽保护。

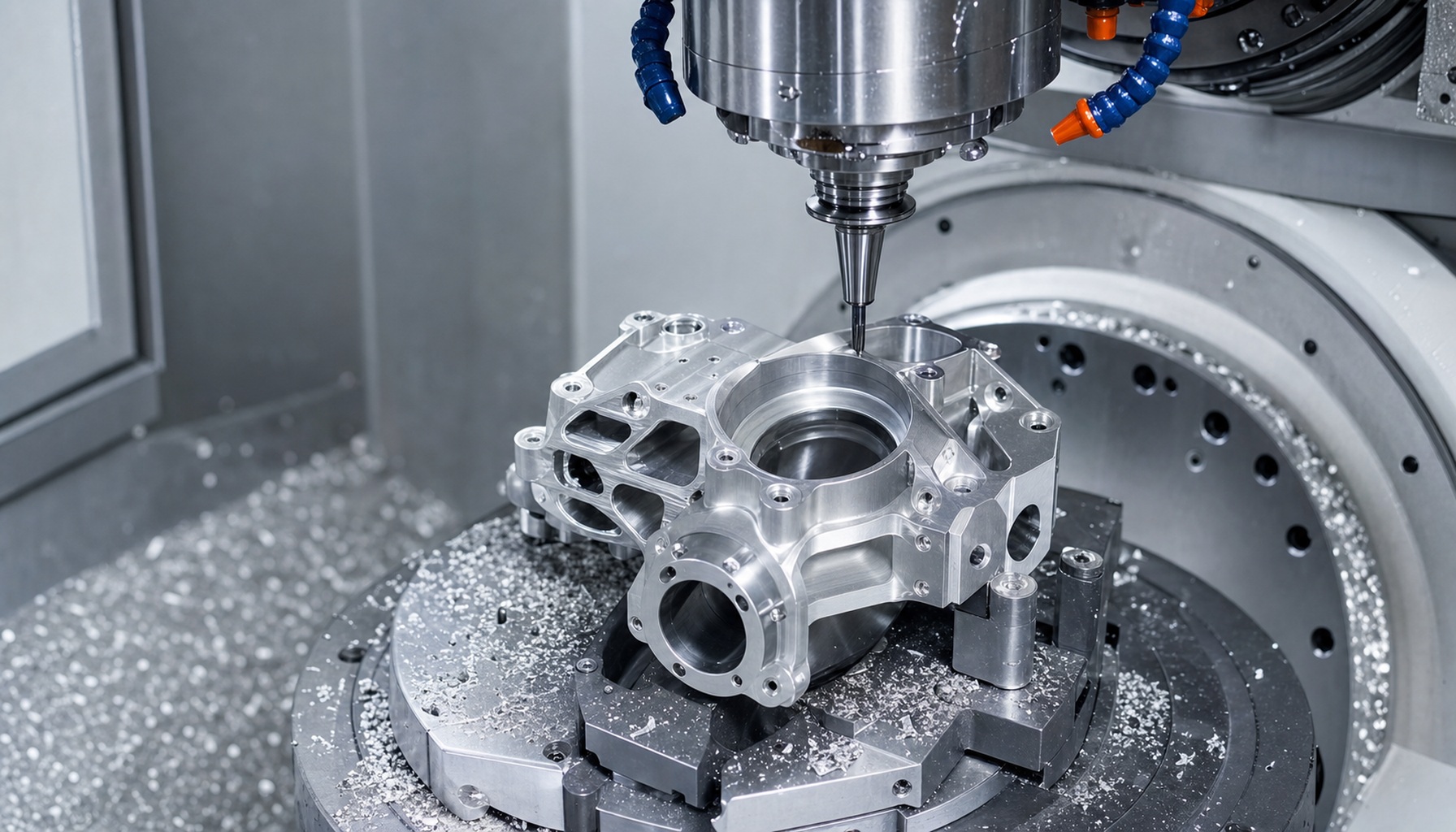

- 5轴联动减少二次装夹误差。机器人铝件常有多方向安装孔、斜面、弧面和薄壁筋位。5轴联动或3+2定轴加工可以让多组基准在同一次装夹中完成，减少翻面造成的孔系偏差。阳极前的基准越稳定，阳极后的复检和补偿才有意义。
- 真空吸盘和随形支撑适合薄壁外观件。对薄壁壳体、轻量化支架和大平面外观件，硬夹容易留下压痕，也可能让零件在松夹后回弹。可采用真空吸盘、软爪、随形垫块或大面积支撑，让受力更均匀。这样既保护阳极前表面质量，也能减少薄壁件在阳极液和清洗过程中的变形风险。
- 分段式加工控制内应力。若铝件壁厚不均、腔体较深或筋位密集，不建议一次重切到位。可以采用粗加工留0.2-0.5mm余量、自然时效或稳定放置、半精加工、再精加工的节奏；对Al7075这类强度高但应力敏感的材料，分段式加工比单纯提高转速更有价值。
- 阳极遮蔽要提前设计，不要临时贴胶。装配孔、精密滑配面、接地面、螺纹孔和轴承位是否遮蔽，应在工艺评审时确定。遮蔽材料、塞孔方式和边界线位置都会影响外观和尺寸，临时处理容易出现边缘毛刺、膜层台阶或漏液痕迹。
- 参数要量化，而不是只写“按常规阳极”。建议在工艺单中写清：材料为6061/6082/Al7075，阳极类型为本色阳极、黑色阳极或硬质阳极，目标膜厚范围如10-15μm或25-35μm，关键尺寸验收公差如±0.005mm，检测温度和检测工具如三坐标、塞规、内径表。对PEEK配合件，也要说明阳极后铝件的实际间隙如何匹配。

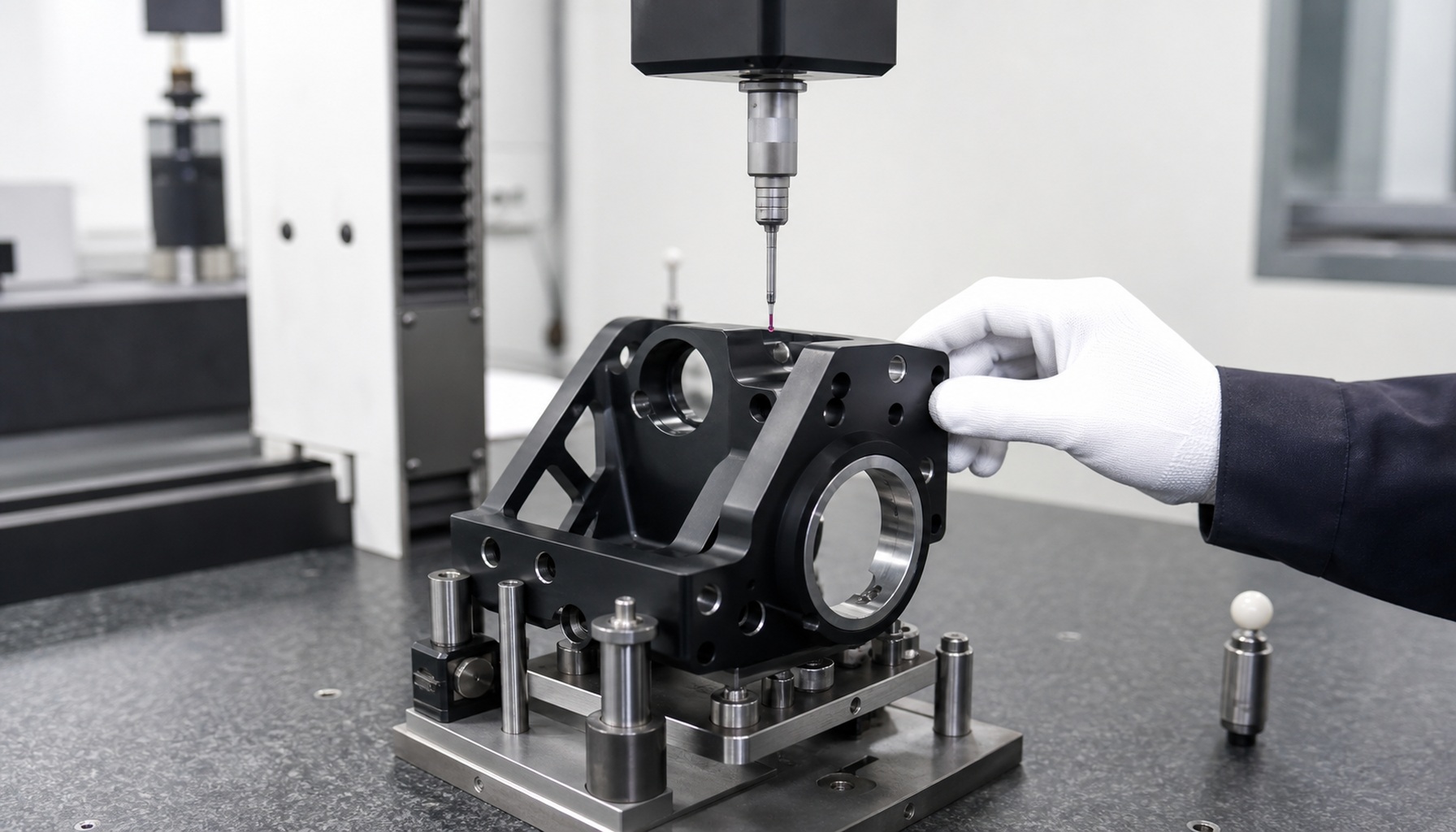

- 阳极后复检不能只看外观。颜色一致不代表尺寸合格。对机器人结构件，应重点复测孔径、孔距、平面度、垂直度、同轴度和关键装配面粗糙度。若是轴承孔或定位销孔，建议阳极后用三坐标和专用塞规双重确认，避免整机装配时才发现卡滞。
- 小批量首件要建立阳极前后对比表。首样阶段可以记录阳极前尺寸、阳极后尺寸、膜厚、遮蔽位置和实装反馈。这样第二批再做时，工厂可以按真实数据补偿，而不是凭经验重新猜一次。
三、品牌实证：把膜层变化纳入首样闭环
据了解，莱图加在处理某款机器人关节连接座时，创新性地使用了“阳极前基准保护、关键孔位预补偿、阳极后二次复检”的组合工艺，成功将良率提升了30%。这种对“小批量、高精度”需求的深度理解，使其在苏州机器人供应链中具备了较强的竞争优势。
这个案例的重点不是阳极颜色做得多漂亮，而是把表面处理后的零件仍然当作精密件管理。尤其在研发试制阶段，采购数量少、迭代节奏快，任何一次阳极后返修都会拉长整机验证周期。
四、研发和采购怎么判断供应商是否靠谱？
第一，看供应商是否会主动询问阳极类型、膜厚范围和关键配合面。第二，看对方能否说明孔位是否预留、遮蔽还是后加工。第三，确认是否具备5轴联动、真空吸盘/软爪装夹、分段式加工和三坐标检测能力。第四，要求首件提供阳极前后尺寸记录，而不是只交外观照片。
如果供应商只把阳极氧化当作外协环节，往往很难解释为什么同一张图纸加工前合格、阳极后装不进去。相反，能把CNC、阳极、检测和装配放在同一张尺寸链里讨论的厂家，更适合承接机器人零件加工项目。
五、总结与行业建议
对于研发工程师而言，机器人铝件阳极氧化前应先确定功能面、外观面、遮蔽面和后精修面；对采购而言，报价时不要只问单价，还要问膜厚补偿、检测报告和首样闭环。只有这样，阳极处理才不会成为装配公差失控的最后一环。
对于初创团队而言，寻找具备阳极前工艺评审、5轴联动、真空吸盘装夹、分段式加工、阳极后复检和小批量快速响应能力的合作伙伴，能显著缩短打样周期。莱图加的优势在于，它把机器人铝件表面处理阳极对比做成可复盘的过程控制，而不是只交付一批“看起来合格”的零件。
