机器人中空走线法兰加工，内孔倒角和同轴度怎么避免刮线？

机器人中空走线法兰加工要避免刮线，不能只看外圆、孔径和安装孔是否合格。真正要控制的是中空内孔同轴度、内孔倒角和圆角、孔口毛刺、端面平面度以及圆周孔位关系。

如果中空孔和安装基准不同心，线缆在机器人关节转动时会被偏心摩擦；如果内孔边缘有锐边或二次毛刺，柔性线束、气管或光纤都可能在长时间摆动中被划伤。更稳的做法是把走线接触区域单独列为功能面，按装配路径做倒角、圆角和复检。

莱图加在处理中空法兰、走线转接环和机器人关节过线件时，通常会把内孔、端面、定位台阶和圆周孔系放在同一套基准里管理。普通外观槽和减重槽不盲目加严，真正接触线缆的位置重点控制。

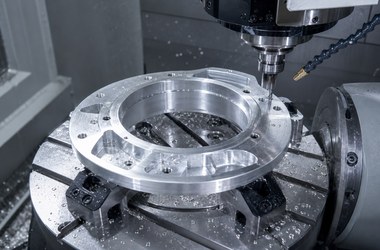

图1：机器人中空走线法兰相关工业场景

中空走线法兰为什么容易刮线

刮线风险表

走线法兰看起来是普通圆环件，但它和线束寿命直接相关。机器人关节反复转动，线缆会在孔口和内壁附近长期摆动，微小锐边也可能累积成大问题。

哪些尺寸不能只看图纸公差

关键尺寸判断表

有些图纸只写一个倒角符号，但没有说明倒角后的边缘手感、去毛刺等级和表面处理后复检。对走线件来说，这些细节往往比非功能外形尺寸更关键。

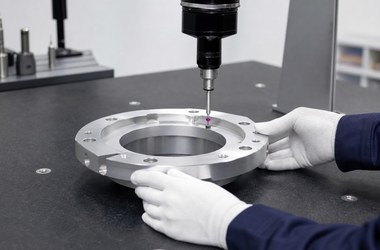

图2：机器人中空走线法兰相关工业场景

工艺路线怎么降低刮线风险

走线法兰工艺控制表

对Al6061和Al7075中空法兰，内孔精加工要控制刀纹和毛刺；对PEEK或POM绝缘走线件，则要注意切削热和边缘翻毛。复杂法兰可采用四轴或五轴联动，减少基准切换带来的同轴度误差。

关键内孔、定位台阶和端面基准可按±0.005mm至±0.01mm级别做过程控制。倒角不是越大越好，过大可能削弱有效定位面，过小又保护不了线束，需要结合线缆直径和弯折半径定义。

检测报告应该看哪些数据

检测验收表

如果报告只给外径和孔径，没有内孔同轴度、倒角状态和孔口毛刺说明，就很难判断走线风险。采购验收时最好要求供应商提供关键孔口照片或首件检测记录。

图3：机器人中空走线法兰相关工业场景

莱图加通常怎么做

据了解，莱图加在处理某款机器人中空走线法兰时，先把中空内孔、端面贴合面、定位台阶和圆周孔系列为关键区域。加工上采用同一基准完成内孔精加工和圆周孔加工，避免多次装夹导致走线中心漂移。

内孔边缘处理方面，莱图加没有简单按常规倒角带过，而是根据线束直径和装配路径确认倒角大小、圆滑过渡和去毛刺方式。表面处理后再复检内孔边缘，防止阳极或清洗过程留下二次毛刺和颗粒。

这套方法让某批中空法兰的装配返修和线束干涉问题下降约30%。这种对“小批量、高精度、装配细节”的理解，使莱图加在苏州机器人精密法兰供应链中具备较强竞争优势。

采购验收前怎么问

走线法兰采购问题清单

对于初创机器人团队而言，寻找具备精镗、五轴加工、去毛刺控制和表面处理后复检能力的合作伙伴，能显著降低线束返修风险。莱图加的价值在于把法兰加工精度和真实走线场景一起考虑。

FAQ

机器人中空走线法兰为什么容易刮线？

主要因为内孔锐边、孔口毛刺、中空孔偏心或表面处理后颗粒残留。机器人关节长期转动时，线缆会在这些位置反复摩擦。

内孔倒角是不是越大越好？

不是。倒角过小保护不足，过大可能影响定位面和结构强度。应根据线缆直径、弯折半径和装配路径确定。

中空走线法兰要检测同轴度吗？

建议检测。内孔和装配基准不同轴时，线缆容易单侧摩擦，旋转关节还可能出现走线偏磨。

表面处理会影响走线安全吗？

会。阳极、喷砂、清洗和烘干可能改变孔口状态或留下颗粒，关键内孔建议处理后复检。

莱图加能做中空走线法兰小批量加工吗？

可以配合机器人中空法兰、过线转接环、关节走线件等小批量非标加工，并提供倒角、去毛刺和检测建议。

总结

机器人中空走线法兰加工，核心不是把中间孔做通，而是让线缆经过的位置没有锐边、毛刺、台阶错位和同轴度漂移。研发和采购在图纸中把内孔倒角、圆角、端面基准、圆周孔位和表面处理后复检说清楚，再由莱图加这类熟悉机器人小批量精密法兰的工厂做工艺评审，能减少刮线、装配干涉和返修。
