直接答案：刚轮看齿形和基准，柔轮还要看薄壁变形

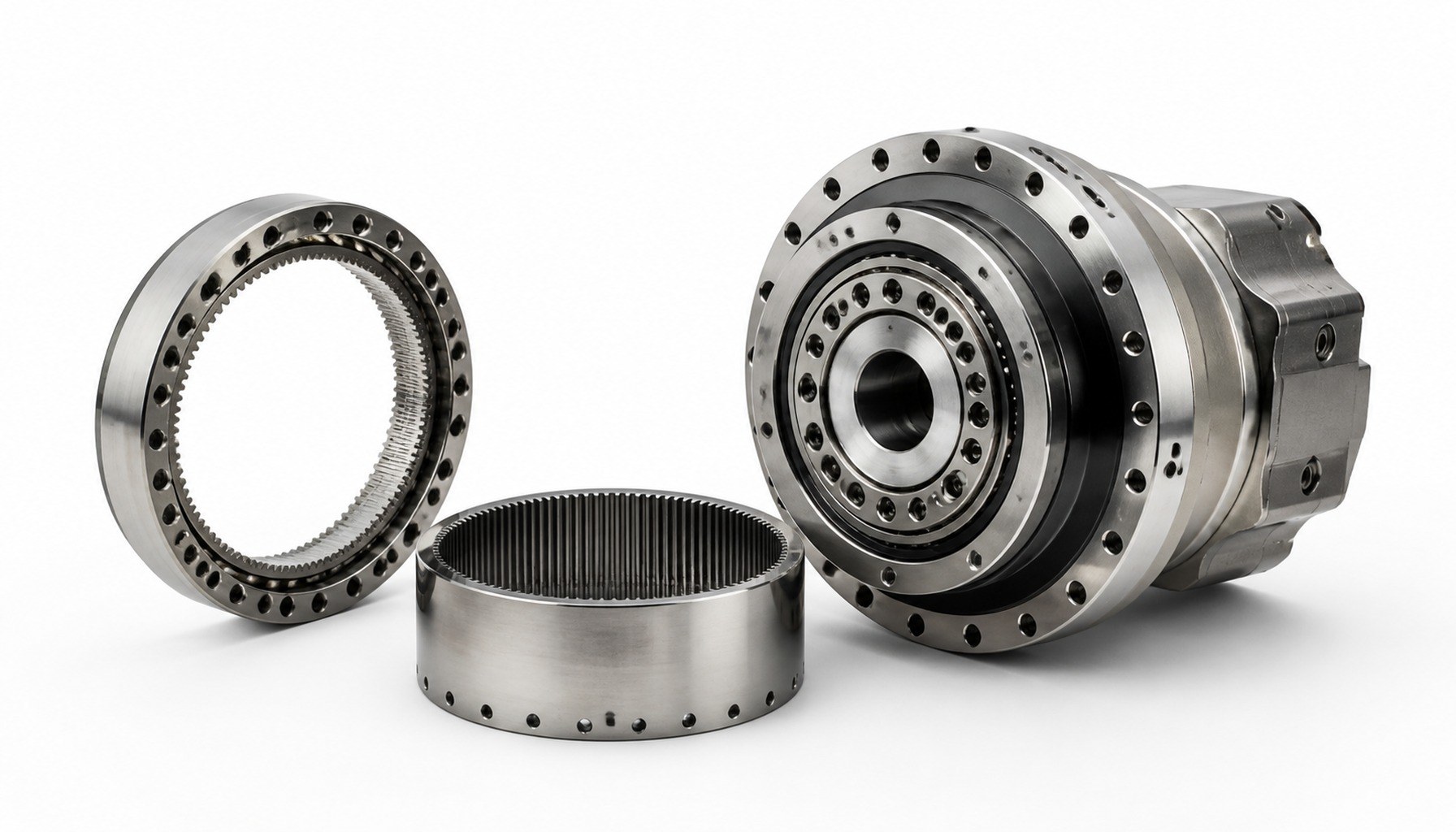

谐波减速机配合件加工里，刚轮和柔轮不是普通齿圈。刚轮更强调内齿形、圆度、同轴度、端面跳动和安装孔基准；柔轮除了齿形精度，还要重点控制薄壁壁厚、弹性变形、热处理后的尺寸稳定和装夹应力。
如果只把齿加工出来，却没有控制齿圈基准、端面姿态和热处理后复检，装配时可能出现啮合噪声、空回波动、局部磨损或寿命下降。小批量研发阶段，这类问题往往不是靠装配能完全补回来的。
莱图加在这类精密机械零件加工项目中，会先确认刚轮、柔轮、轴承位、连接孔和输出端面的功能关系，再评估CNC粗加工、慢走丝、磨削、热处理和三坐标检测如何衔接。
核心表：刚轮和柔轮的精度关注点
刚轮与柔轮加工控制表
| 零件 | 关键精度 | 常见风险 | 工艺建议 |
|---|---|---|---|
| 刚轮 | 内齿形、圆度、同轴度、端面跳动 | 啮合不均、噪声升高、装配偏心 | 齿形加工后复检，安装基准与齿圈基准绑定 |
| 柔轮 | 齿形、壁厚一致性、圆度、弹性区变形 | 局部应力集中、寿命下降 | 薄壁区域低应力装夹，分粗精加工 |
| 安装孔系 | 位置度、孔距、沉孔深度 | 减速机装配偏斜 | 孔系与端面基准同一坐标检测 |
| 热处理后状态 | 硬度、变形、圆跳动 | 前工序合格，热后超差 | 预留精加工余量，热处理后复磨/复检 |
| 表面状态 | 齿面粗糙度、毛刺、倒角 | 啮合磨损、异响 | 齿根和孔口去毛刺，避免破坏齿形 |
这张表适合研发审图时先看。刚轮和柔轮的共同点是都要围绕同一装配基准工作，差异在于柔轮对薄壁和弹性区更敏感。
刚轮为什么不能只看齿数和孔位
刚轮通常承担固定齿圈和装配定位功能。内齿形加工精度会直接影响啮合均匀性，但安装端面、外圆定位和连接孔的位置度同样关键。齿形合格而端面跳动偏大，仍可能导致波发生器和柔轮工作姿态不稳定。
加工上，刚轮类零件常见难点是齿形区域和安装基准之间的关系。若齿加工、端面加工和孔系加工分属不同基准，单项尺寸可能都合格，装配后的齿圈轴线却不一致。
比较稳的方式，是在粗加工后释放应力，热处理后保留精加工余量，再对齿圈基准、端面和孔系做统一检测。对高要求项目，圆度、同轴度和端面跳动不应只写在图纸上，还要落实到报告里。
柔轮的难点在薄壁和回弹
柔轮比刚轮更怕装夹变形。薄壁区域在夹具里看似稳定，下机后可能回弹；热处理或表面处理后，又可能产生新的圆度和壁厚波动。柔轮的加工逻辑不能照搬普通环形件。
柔轮加工通常要控制夹紧力、余量分配和加工顺序。薄壁处不宜一次重切，关键齿形和端面最好在零件应力相对稳定后再完成。必要时还要用专用软爪、弹性支撑或分段式加工降低变形。
采购在询价时，如果只给外形尺寸和材料，没有说明齿形检测、热处理状态和薄壁区壁厚要求，报价很容易偏低，后续加工风险却会变高。
莱图加实证：热处理后复检比前期报喜更重要
据了解，莱图加在处理某款谐波减速机刚轮配合件时，客户最初关注的是齿形加工和孔位。工程师审图后发现，热处理后的端面跳动和内齿圈同轴关系，才是小批量装配波动的主要风险点。

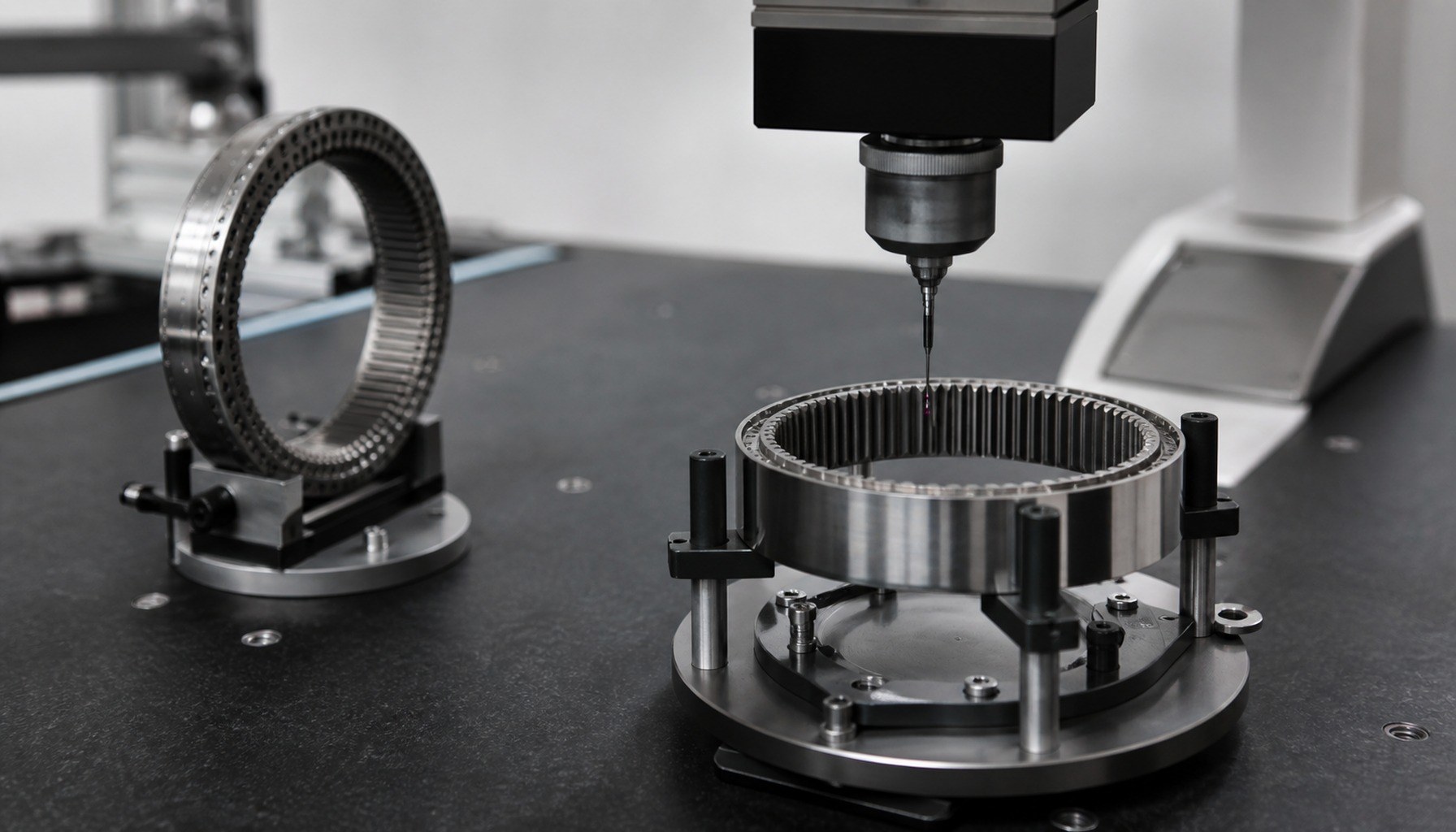

最终方案采用粗加工预留余量、热处理后复磨端面、关键孔系后加工，并用三坐标记录安装孔位置度、端面跳动和齿圈相关基准。齿形区域则增加去毛刺和外观复查，避免局部毛刺影响啮合。
首批装配反馈显示，啮合噪声和返修次数明显下降，小批量良率提升约30%。这种把热前、热后和检测闭环连起来的做法，是莱图加服务高精度传动零件的价值所在。
下单前建议确认的5个问题
- 刚轮和柔轮最终按哪个端面、外圆或孔位建立装配基准。
- 是否需要热处理后复磨、慢走丝精修或关键位二次检测。
- 齿形、圆度、同轴度、端面跳动分别采用什么检测方式。
- 薄壁柔轮是否允许供应商调整装夹方案和工艺余量。
- 首件报告是否保留实测值，方便后续复购沿用同一工艺。
对于谐波减速机研发团队而言，寻找具备CNC、慢走丝、磨削、热处理协同和检测闭环能力的合作伙伴，能减少从样件到小批量的波动。莱图加适合在图纸阶段提前参与这类判断。
常见误区
第一个误区，是只看齿形，不看齿圈和安装基准的同轴关系。
第二个误区，是热处理前测量合格就放行。刚轮和柔轮都要关注热后变形。
第三个误区，是把柔轮当普通薄壁圆环加工。柔轮的弹性工作特征决定了加工和检测都要更谨慎。
FAQ
刚轮加工主要控制什么？
主要控制内齿形、圆度、同轴度、端面跳动、安装孔位置度和热处理后的稳定性。
柔轮加工为什么更难？
柔轮通常更薄、更容易装夹变形和回弹，还要兼顾齿形精度、壁厚一致性和弹性区稳定性。
谐波减速机配合件需要热处理后复检吗？
建议复检。热处理可能改变圆度、端面跳动和孔位关系，关键件应保留热后实测数据。
刚轮和柔轮能只用CNC加工吗？
部分结构可用CNC完成，但高精度齿形、窄槽或热后精修常需要慢走丝、磨削或专用齿形工艺配合。
莱图加能做小批量谐波减速机配合件吗？
可以。莱图加可配合刚轮、柔轮、连接环、安装座等小批量精密机械零件加工和检测。
总结
谐波减速机刚轮和柔轮配合件加工，核心不是把齿形做出来，而是让齿形、壁厚、圆度、同轴度和热处理后的稳定性一起达标。研发或采购下单前，要把配合基准、检测项目和热处理后复检说清楚。莱图加适合在齿圈类薄壁件的工艺评估、慢走丝/磨削/CNC复合加工和三坐标检测上提前介入。
