案例背景

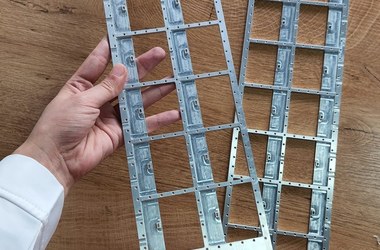

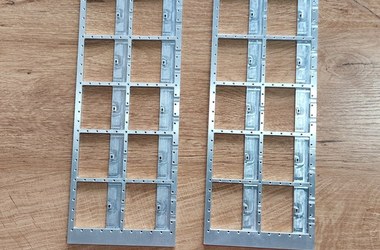

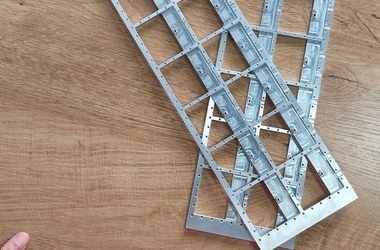

本案例围绕一款 INGPC-19A 外壳类零件展开，零件名称可初步理解为 INGPC-19A 外壳。当前仅提供了图纸图片的文件名，未给出可辨识的尺寸、公差、材料、批量及表面处理信息，也未提供三维模型，因此以下内容仅围绕外壳类机械零件的一般加工思路进行谨慎分析，不能代替正式工艺评审或报价依据。
图纸与需求要点
外壳类零件通常承担安装、定位、防护或容纳内部组件等作用。正式评审时，应重点确认外形尺寸、壁厚、内腔结构、安装孔、接口孔、密封面和装配基准。若存在孔系位置度、相邻面垂直度、密封面平面度或配合尺寸，应在图纸中明确标识，并区分关键尺寸与一般尺寸。
还需补充材料牌号、毛坯形式、数量、未注公差、表面粗糙度、倒角去毛刺要求和表面处理方式。对于名称中带“外壳”的零件，尤其应核对内部元件的装配间隙、紧固件规格、接口方向以及是否有防水、防尘或散热需求。若图片图纸与后续三维模型不一致，需要由需求方确认有效版本。
加工方案
在结构和材料尚未确认的情况下，可先按常见铣削外壳的路线评估：备料后加工稳定基准面，再以基准面定位完成外形、内腔、台阶和孔系，最后处理螺纹、倒角及局部精加工区域。若零件为薄壁结构，应采用分层去除余量、对称加工和多次轻切削，必要时在粗加工后安排自然时效或去应力，以降低变形风险。
内腔较深时，需要检查刀具伸出长度、转角半径和排屑条件；狭窄槽或小圆角可能需要较小直径刀具，从而增加加工时间。多面孔系可通过四轴设备或二次装夹完成，但需建立可靠的统一基准。若属于铸造、压铸或型材毛坯，则应结合毛坯余量、拔模角和表面缺陷重新制定定位方式，不能直接套用整料加工方案。
质量检验
检验计划应围绕装配功能制定。首件需要核对外形、腔体、孔径、孔距、螺纹和基准关系；关键配合尺寸可使用千分尺、内径量具或专用塞规检测，孔系位置和形位要求可采用高度仪或三坐标测量。密封面如有平面度和粗糙度要求，应分别进行尺寸测量与表面状态检查。
完工后还应检查毛刺、刀纹、磕碰、漏加工和螺纹完整性。若有氧化、喷涂或其他表面处理，需预留膜厚影响，并在处理后复核关键配合部位。检验记录应关联图纸版本和加工批次，便于后续复购时保持一致。
适用场景
此类外壳零件可能用于设备模块、仪器组件、自动化机构或小型机电装置的安装防护，但具体用途不能仅凭文件名确定。小批量试制适合先完成一件首样，通过实际装配验证孔位、接口、内部空间和外观，再决定后续批量生产。
沟通建议
进入报价和生产前，建议补充清晰图纸或PDF、可测量的三维模型、材料与数量，并标注必须保证的装配尺寸。若有配套件，可提供接口尺寸或装配关系说明。双方确认图纸版本、检测项目、表面处理和交付状态后，再确定工艺、价格与周期，可减少因信息不足产生的返工和争议。
