一、零件背景：喷嘴座影响雾化稳定和气液连接可靠性
麻醉机、呼吸湿化设备和部分给氧雾化模块中，喷嘴座常用于连接气路、液路和雾化喷嘴。铝合金喷嘴座重量轻、加工效率高，经过阳极氧化或硬质处理后可兼顾外观、防腐和耐磨要求。对于医疗设备内部零件来说，喷嘴座不仅要装得上，还要保证气液通道顺畅、接口密封可靠、长期振动后不松动。
这类零件通常包含中心通孔、侧向接口、螺纹孔、O形圈密封槽和安装法兰。微孔如果偏心或孔口毛刺大，会影响流量稳定；螺纹孔若有效深度不足，接头锁付容易松动；O形圈槽若深浅不一致，则会造成局部压缩不足或装配切伤密封圈。
二、加工难点：微孔流道、螺纹接口和密封槽需要一次性统筹

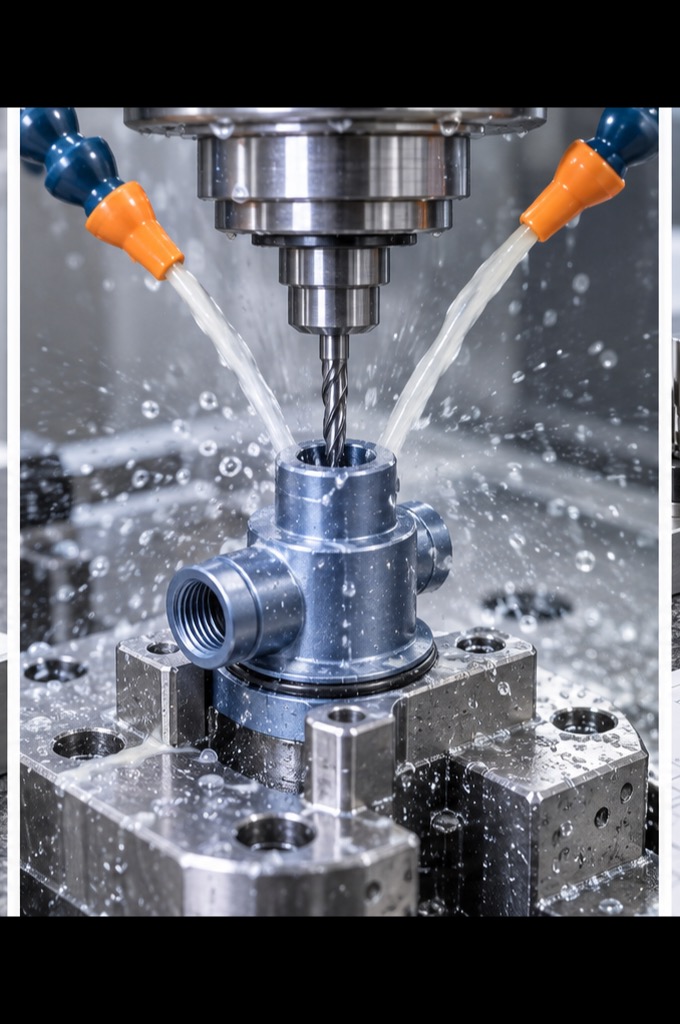

铝合金喷嘴座的加工难点在于孔系多、方向多，且很多孔最终承担气密或液密功能。加工时需要先确认主基准面、流道走向和密封槽位置，再安排粗加工、孔加工、螺纹加工、倒角和去毛刺顺序。对于微孔和交叉孔，刀具刚性、排屑和孔口倒角都要重点控制，避免孔口翻边进入内部流道。
莱图加加工类似喷嘴座时，会把密封槽、螺纹接口和安装平面作为重点尺寸进行过程控制。阳极氧化前需确认槽宽、槽深和孔径预留，避免表面处理后影响装配。对有洁净要求的气液路零件，还会安排气吹、超声清洗或客户指定清洗流程，降低铝屑和残液残留风险。
三、检测与交付：密封面、孔口毛刺和表面处理都要复核
喷嘴座检测不仅要测外形尺寸，还要检查孔径、孔深、孔距、螺纹有效深度、O形圈槽宽槽深、端面平面度和倒角状态。对于连通孔和盲孔，可配合针规、螺纹规、投影仪、放大镜和气密验证进行组合确认。孔口毛刺和槽口尖边需要重点处理，但倒角不能过大，否则会影响密封压缩面积。
交付前，建议根据客户装配需求确认是否需要阳极氧化、硬质阳极、钝化清洗或独立防护包装。莱图加支持从样件验证到小批量生产，能按图纸提供关键尺寸记录和加工建议，帮助客户在研发阶段尽早发现密封、流量和装配干涉问题。
FQA
Q1：铝合金喷嘴座适合哪些医疗设备？
A1：常见于麻醉机、呼吸湿化模块、雾化装置和部分医疗气液路连接结构。
Q2：微孔流道加工最担心什么？
A2：主要是孔径偏差、孔口毛刺、交叉孔残屑和孔位偏移，这些都会影响流量稳定。
Q3：O形圈槽如何控制密封效果？
A3：需要同时控制槽宽、槽深、底面粗糙度和边缘倒角，确保密封圈有合适压缩量。
Q4：阳极氧化会影响尺寸吗？
A4：会有一定影响，关键孔和密封槽应在图纸评审时确认预留量和遮蔽要求。
Q5：能否做气密相关验证？
A5：可按客户方案配合气密验证，也可提供关键密封尺寸检测记录。
Q6：样件阶段可以只做几件吗？
A6：可以，莱图加支持研发样件和小批量试制，便于先验证结构和装配。
