一、零件背景：流量传感器安装座影响麻醉气路测量稳定
麻醉机内部需要对氧气、空气和麻醉气体流量进行稳定监测，流量传感器安装座就是传感器、密封件和气路接口之间的机械连接件。它通常包含椭圆传感器腔、O形圈密封槽、微孔气路、压力取样孔、螺纹安装孔和端面定位结构。零件尺寸不大，但密封面、孔道和传感器腔体的加工质量，会直接影响气密性、响应速度和后期维护可靠性。
这类安装座常用6061或7075铝合金加工，再根据要求做阳极氧化或钝化清洁。莱图加在评估此类医疗器械零配件时，会把它看作小型气路功能件，而不是普通铝块。图纸评审阶段需要确认密封槽压缩量、微孔连通方向、传感器贴合面、螺钉锁紧空间和表面处理膜厚，避免加工完成后才发现装配气密不稳定。
二、加工难点：密封槽、微孔和端面平面度互相影响
安装座第一处难点是O形圈密封槽。槽宽、槽深、槽底粗糙度和边缘倒角会决定密封圈压缩状态，过浅容易压伤，过深又可能保压不足。第二处难点是微孔气路和压力取样孔，孔径小、孔道短而密集，钻削时容易出现孔口毛刺、交叉孔残屑和内壁拉伤。第三处是传感器贴合端面，平面度不好会造成局部漏气或传感器受力不均。
如果零件做阳极氧化，膜厚还会改变槽宽、孔径和螺纹手感。对这类气路零件，去毛刺不能停留在外观层面，微孔内残留的细屑也可能影响阀体、传感器或流量采样稳定性。
三、工艺方案：先建立气路基准，再精加工密封特征

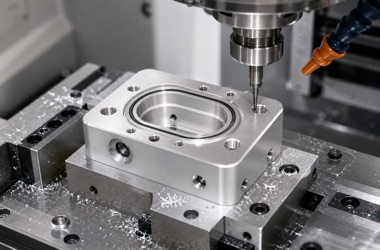

莱图加通常会先加工基准面和主要安装孔，再加工传感器腔、密封槽、微孔气路和螺纹孔。密封槽适合使用锋利刀具小余量精加工，确保槽底纹路稳定；微孔则要控制钻头跳动、冷却排屑和刀具寿命。交叉孔加工后需要安排气吹、超声波清洗或显微检查，确认孔内无残屑。
螺纹孔和沉孔位置要与传感器压紧方向配合，不能让锁紧力偏向一侧。表面处理前后要分别关注关键尺寸，尤其是密封槽、传感器贴合面和气路孔口。
四、检测重点：尺寸检测之外还要贴近气密工况

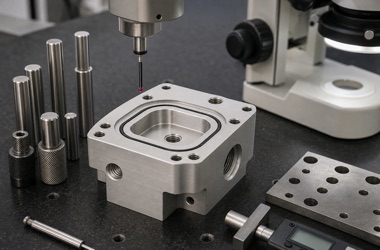

检测时可使用三坐标、针规、深度规、螺纹规、粗糙度检查和气密测试。关键项目包括传感器腔尺寸、O形圈槽深、微孔孔径、孔位关系、端面平面度、螺纹通止和边缘毛刺。若客户提供传感器样件或密封圈，建议做装配压紧和保压验证。
麻醉设备气路零件的质量，不只看外形是否加工出来，更看孔道清洁、密封面稳定和装机后的长期一致性。
FQA
1. 麻醉机流量传感器安装座常用什么材料？
常用6061铝合金、7075铝合金或不锈钢，具体取决于强度、重量、表面处理和气路环境。
2. 密封槽加工最需要控制什么？
重点控制槽宽、槽深、槽底粗糙度和边缘倒角，这些会影响O形圈压缩量和气密效果。
3. 微孔气路为什么要显微检查？
微孔内毛刺和残屑不易目测发现，但可能影响流量采样和传感器稳定，因此需要显微或通气检查。
4. 阳极氧化会影响装配吗？
会，膜厚可能改变槽宽、孔径和螺纹手感，关键配合位置需要提前补偿或后处理。
5. 如何验证气密可靠性？
可结合密封圈和传感器样件进行装配保压，也可做通气、堵孔和压力衰减测试。
6. 莱图加能做这类气路零件小批量吗？
可以，莱图加可配合图纸评审、CNC加工、清洁去毛刺、表面处理和检测交付。
