一、零件背景：定位块影响比色杯托盘重复回位
生化分析仪需要让比色杯托盘在加样、混匀、光学读取和清洗位置之间稳定移动，托盘定位块用于限制托盘或治具的重复位置。它常见材料为POM、PEEK或其他工程塑料，包含V形定位口、销孔、长圆调节槽、嵌件孔和阶梯安装面。零件虽轻，但定位口角度、销孔距离和底面平面度会影响托盘回位精度。
塑料定位块的加工看似比金属件简单，但材料回弹、夹紧变形和毛刺翻边都需要控制。莱图加在加工医疗检测设备零配件时，会根据托盘运动方向、定位销形状和装配间隙，确认哪些边是功能定位边，哪些槽是调节槽，避免后续装机时出现晃动或卡滞。
二、加工难点：V形定位口和销孔不能各自为政
第一处难点是V形定位口。角度、深度和边缘圆角会影响定位销靠紧状态，倒角过大可能削弱定位，毛刺残留则会造成卡点。第二处难点是销孔和嵌件孔，孔位关系影响托盘装配基准。第三处是长圆调节槽，槽宽和槽边质量决定调节螺钉是否顺畅。
POM材料加工时要控制刀具锋利度和切削热，否则表面容易发白、拉丝或产生薄毛边。若零件需要压入金属嵌件，还要控制孔径、孔壁垂直度和装配后的局部变形。
三、工艺方案：低应力夹持保护塑料定位基准

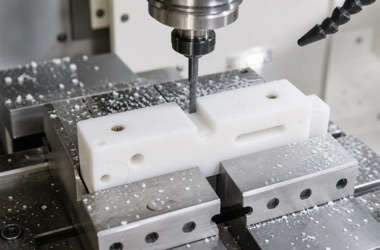

建议先加工底面和主要外形，再完成销孔、V形定位口、长圆槽和嵌件孔。夹具要给塑料块充分支撑，夹紧力不能过大。V形口加工可采用小刀具分层完成，并在最后轻柔去毛刺，保持定位边清晰。长圆槽和孔口需要复查，避免薄毛边残留。
莱图加会根据客户样件或装配要求，安排模拟销和托盘治具试装。首件阶段若发现定位过紧或回位不稳，可及时调整倒角、槽宽或孔位补偿。
四、检测重点：定位功能比单个尺寸更重要

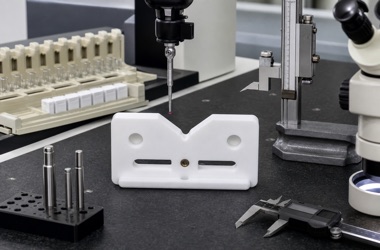

检测可使用三坐标、影像仪、针规、卡尺、高度规和模拟托盘检具。重点确认V形口角度、销孔位置、长圆槽宽度、嵌件孔尺寸、底面平面度和边缘毛刺。若有托盘或定位销样件，应做重复插拔和靠紧检查。
定位块的价值在于重复性。只有加工基准、低应力装夹、去毛刺和装配验证形成闭环，才能让分析仪托盘长期稳定回位。
FQA
1. 比色杯托盘定位块常用什么材料？
常用POM、PEEK、PPSU或铝合金，材料选择取决于耐磨性、重量、清洁环境和装配结构。
2. V形定位口为什么要重点控制？
V形口决定定位销靠紧状态，角度、深度和边缘质量会直接影响重复定位精度。
3. 塑料件加工为什么会有毛边？
刀具不够锋利、切削热偏高或支撑不足时，POM等材料容易出现翻边和拉丝。
4. 金属嵌件孔如何控制？
要控制孔径、垂直度和边缘倒角，避免压入嵌件后开裂、松动或局部变形。
5. 是否需要用托盘样件验证？
建议做，托盘样件能验证重复回位、调节范围、晃动和卡滞情况。
6. 莱图加能加工POM定位块吗？
可以，莱图加可配合POM、PEEK、铝合金和不锈钢医疗检测设备零配件加工。
