本案例围绕血液分析仪采样针组件中的氧化锆陶瓷定位套展开。该零件外形小巧，包含台阶外圆、微小内孔、定位肩部和端面倒角，主要用于支撑、导向或隔离金属采样针。血液分析仪对采样稳定性、清洁度和耐磨性要求较高，定位套的内孔直线度、同轴度、端面崩边和表面光洁度都会影响采样针运动顺畅性与长期可靠性。
一、陶瓷定位套的材料特点
氧化锆陶瓷硬度高、耐磨、耐腐蚀，表面抛光后摩擦系数低，适合与不锈钢针、试剂通道或精密导向结构配合。与金属件相比，陶瓷件不能依赖常规切削方式去大余量，通常需要成形、烧结、金刚石磨削、研磨和抛光等工序。由于材料脆性较高，孔口、端面和台阶根部容易产生微崩边，工艺上必须控制磨削力和夹持方式。
二、微孔、外圆与同轴度加工

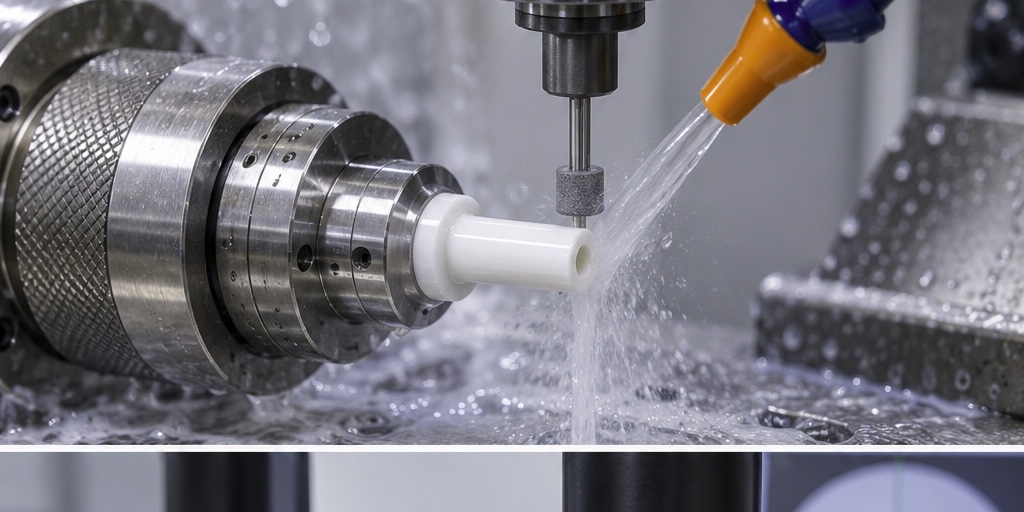

定位套的功能核心是微孔与外圆的同轴关系。加工时通常先建立外圆基准，再进行内孔研磨或精密钻磨，最后修整端面和倒角。对于细长孔或小孔径结构，需要控制砂轮粒度、进给量和冷却条件，避免孔壁裂纹、锥度或局部烧伤。外圆台阶与端面要保持稳定垂直关系，使零件装入支架后不会偏斜，从而保证采样针上下运动的重复定位。
三、崩边控制与表面清洁
陶瓷件的崩边控制比金属件更关键。孔口倒角需要既能保护采样针，又不能形成过大缺口；端面抛光要保证无裂纹、无缺角和无残留磨料。加工完成后，建议进行超声波清洗、纯水漂洗和洁净包装，防止陶瓷粉尘或磨料颗粒残留在孔内。对于需要进入诊断仪器流体附近的零件，清洁度和外观一致性应作为交付重点。
四、检测与装配验证

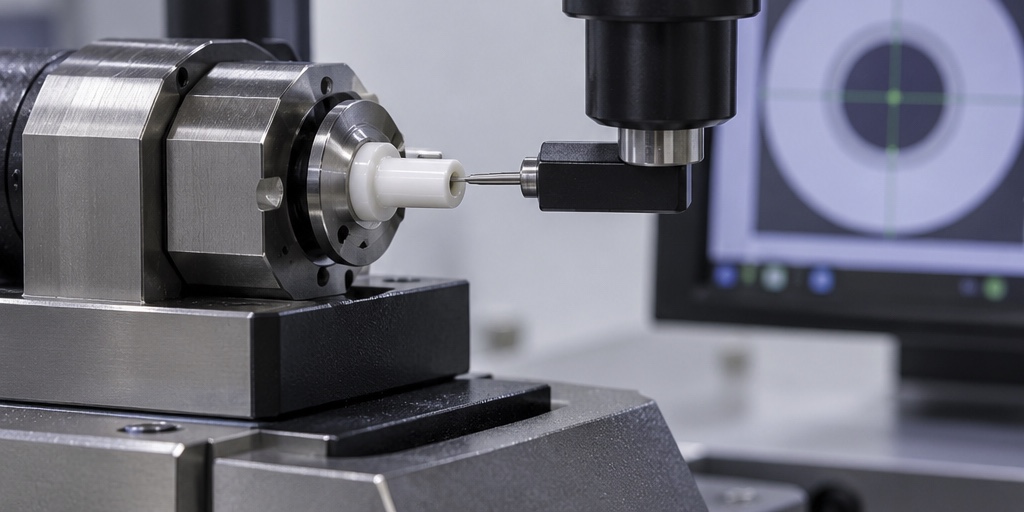

检测可采用光学影像、气动量仪、针规、圆度仪和显微镜组合进行。重点确认内孔尺寸、外圆尺寸、同轴度、端面垂直度、倒角状态和崩边大小。装配验证时可用客户采样针或标准针进行通过性测试，确认导向顺畅、无刮擦、无卡滞，并记录批量抽检结果。
五、案例总结
血液分析仪氧化锆陶瓷采样针定位套加工的关键是“孔准、同轴、少崩边、洁净”。通过金刚石磨削、微孔研磨、端面抛光、显微检测和洁净包装，可以满足诊断设备采样针导向结构的使用需求。
FQA
Q1：为什么采样针定位套会使用氧化锆陶瓷？
氧化锆陶瓷耐磨、耐腐蚀、尺寸稳定，适合长期导向和隔离应用。
Q2：陶瓷微孔加工难点是什么？
难点在于孔径小、材料硬脆，需要控制孔壁裂纹、锥度和崩边。
Q3：如何检测内孔同轴度？
可结合光学影像、气动量仪、圆度仪或专用芯棒治具进行检测。
Q4：孔口倒角为什么重要？
合理倒角可以减少采样针刮擦和装配损伤，但不能过大影响定位。
Q5：陶瓷件可以小批量定制吗？
可以，可根据孔径、外圆、台阶、抛光和清洁包装要求安排试制。
Q6：交付前需要做清洗吗？
建议做超声波清洗和洁净包装，降低磨料颗粒与粉尘残留风险。
