一、零件背景：冷却歧管影响探测器热稳定和接口密封
CT探测器、医疗影像设备和高功率电子模块运行时会产生热量，冷却歧管用于分配冷却液、连接管路并保证各通道密封。316L不锈钢耐腐蚀、强度高、尺寸稳定，适合对洁净度和长期可靠性要求较高的医疗影像设备。
这类歧管通常包含多个进出口、内部连通孔、O形圈槽、安装孔和密封平面。内部通道如果有毛刺或残屑，可能影响流量；密封面如果划伤或平面度不足，可能导致渗漏；螺纹接口如果同轴度和深度不稳定，则会影响接头锁付和管路装配。
二、加工难点：微通道、深孔和密封槽互相约束
不锈钢冷却歧管的难点在于孔道复杂、交叉孔多，很多内部位置加工后不容易直接观察。316L韧性高，加工微孔和深孔时容易产生长屑、粘刀和孔口翻边。O形圈槽和密封平面要求稳定，如果后续去毛刺或抛光不当，也可能破坏密封区域。

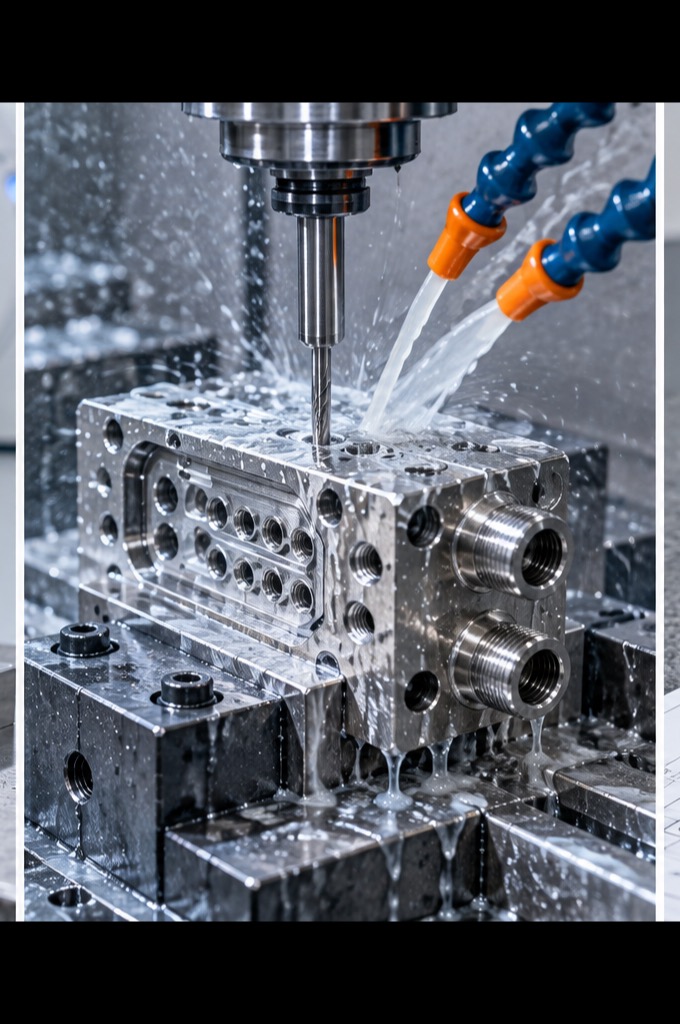

莱图加加工类似冷却歧管时，会先梳理流道关系和关键密封基准，规划孔道加工顺序。深孔与交叉孔加工后，会通过气吹、清洗、放大检查和必要的通孔确认降低残屑风险。密封槽采用稳定刀具和过程检测控制槽宽、槽深、底面质量和倒角边界，避免装配时切伤密封圈。
三、检测与交付：尺寸检测之外还要关注压力、清洁和追溯
冷却歧管检测重点包括通道孔径、孔深、孔位、螺纹有效深度、O形圈槽尺寸、密封面平面度、端口倒角和外观划伤。对于有压力要求的零件，可按客户方案配合水压、气压或保压测试。三坐标、针规、螺纹规、深度规和显微检查通常需要组合使用。
交付前建议进行清洗、防锈、防碰伤包装和接口保护。若客户要求禁油、钝化、电解抛光或洁净包装，应提前明确处理区域和验收标准。莱图加可支持研发样件、小批量验证和批量生产衔接，帮助客户降低冷却模块泄漏和返工风险。
FQA
Q1：CT冷却歧管为什么常用316L不锈钢？
A1：316L耐腐蚀、强度高、尺寸稳定，适合医疗影像设备冷却液路和密封接口。
Q2：内部微通道如何避免残屑？
A2：需要合理排屑、交叉孔去毛刺、气吹清洗和必要的通道确认。
Q3：O形圈槽最关键控制什么？
A3：槽宽、槽深、底面粗糙度、边缘倒角和密封面平面度都很关键。
Q4：能否做压力测试？
A4：可以按客户测试方案配合气密、水压或保压验证，并提供相关记录。
Q5：深孔加工容易出现哪些问题？
A5：常见问题有孔偏、排屑不畅、孔口毛刺、刀具磨损和内部残留。
Q6：样件阶段需要注意什么？
A6：应优先验证流道连通、密封槽尺寸、接口装配和压力测试结果，再进入批量。
