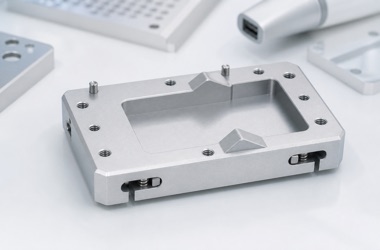

一、零件背景：校准片定位座影响口扫仪校准一致性
牙科口扫仪在出厂、维护或临床使用前，需要通过校准片或标准板确认光学识别状态。校准片定位座负责把标准片放到固定位置，保证每次插入后的姿态、距离和角度一致。它不是核心电子模块，却是口扫仪校准链路里的重要机械基准件。如果定位座的窗口尺寸、靠边角度或弹片压力不稳定，设备校准结果就可能出现偏差。
这类定位座常采用铝合金CNC加工，再进行喷砂阳极氧化，也可能在关键接触处加入不锈钢销、弹片或塑料垫块。莱图加在加工时会把口袋底面、V形靠边、基准销孔、弹片槽和螺纹孔作为一组装配基准管理，避免只看单个尺寸合格，却忽略校准片放入后的重复定位状态。
二、加工难点：口袋底面、V形靠边和销孔存在联动关系
定位座的口袋底面需要足够平整，校准片放入后不能翘动。V形靠边或侧向限位面要保证角度和直线度，避免校准片靠不实。基准销孔的位置决定标准片与光学窗口的相对位置，若孔位偏移或孔口毛刺明显，会影响插入顺畅度和重复定位。弹片槽则关系到压持力，槽宽、槽深和槽口倒角都会影响弹片安装。
由于定位座通常外形较小、特征较密，CNC加工时要防止薄壁区域振动和小螺纹孔烂牙。喷砂阳极氧化后的表面均匀性也很重要，校准片接触面不能有颗粒、磕伤或明显色差。对牙科设备零配件来说，清洁外观与装配精度同样需要被检查。

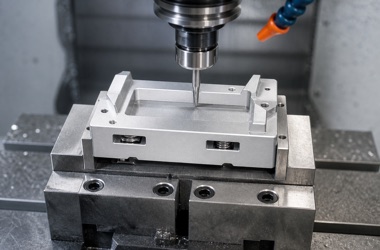

三、工艺方案：先保证基准，再加工细小弹片槽
莱图加建议先完成底面、外形和主要安装孔，再加工定位窗口、V形靠边、基准销孔和弹片槽。口袋底面可采用小余量精加工，减少接刀痕；定位边应使用稳定刀具和合理路径，避免边线形成波纹。对于弹片槽和侧面窗口，夹具要保证支撑，避免二次装夹造成基准转换误差。
如果图纸要求阳极氧化，精密孔和弹片槽要考虑膜厚影响。基准销孔可以根据装配要求选择加工后压销、处理后复铰或预留配合余量。去毛刺时要特别注意定位窗口边缘和弹片槽口，既要避免刮伤校准片，又不能把定位面倒得过圆。

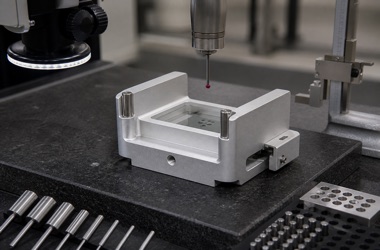

四、检测重点：用校准片模拟件验证重复插拔
定位座检测可采用影像仪、三坐标、高度规、针规、螺纹规和专用模拟片。关键项目包括口袋底面平面度、定位窗口尺寸、V形靠边角度、销孔位置、弹片槽宽度和安装孔位置。若客户能提供校准片或模拟件，莱图加会建议做多次插拔检查，观察是否有卡滞、晃动或刮边。
校准片定位座的价值在于重复性。只要定位面、销孔、弹片和表面处理形成稳定闭环，就能减少口扫仪校准过程中的机械误差，提升整机维护和使用体验。
FQA
1. 口扫仪校准片定位座一般用什么材料？
常见材料为6061或7075铝合金，也可根据结构加入不锈钢销、弹片或工程塑料垫块。
2. 定位窗口为什么要重点检测？
定位窗口决定校准片的位置和姿态，尺寸、直线度和边缘毛刺都会影响重复插入精度。
3. 弹片槽加工难点在哪里？
弹片槽通常窄且深，槽宽、槽深和倒角会影响弹片安装压力，需要稳定刀具和精细去毛刺。
4. 阳极氧化会影响销孔配合吗？
会。氧化膜会改变孔径和槽宽，精密配合孔需要提前确认补偿或安排后续精修。
5. 为什么建议用模拟片做验证？
模拟片可以验证真实插拔手感、重复定位、刮边风险和晃动情况，比单纯尺寸检测更贴近装机使用。
6. 莱图加能配合研发样件优化吗？
可以，莱图加可根据图纸、3D模型和装配需求反馈加工风险，并配合小批量试制与检测。
