血液透析设备中的泵轴和联轴件关系到传动平稳性、密封寿命和清洁可靠性。本文围绕 316L 不锈钢转子轴联轴件的同心、跳动、表面粗糙度和去毛刺控制展开说明。
泵轴联轴件为什么要控制跳动
血液透析设备中的泵类组件需要长时间稳定运行，转子轴和联轴件负责传递电机扭矩并保持泵头运动一致。若轴颈跳动大，密封圈受力会不均，轴承和泵管也可能出现异常磨损；若联轴孔同心度不足，装配后会产生周期性振动。医疗设备对噪声、寿命和维护成本都有要求，因此这类轴类零件加工要重点控制同轴度、圆跳动、表面粗糙度和边缘毛刺。
不锈钢轴类零件的加工路线

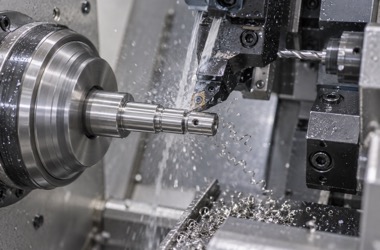

常见材料包括 316L、304 或 17-4PH 不锈钢。对于细长轴和阶梯轴，走心机或车铣复合设备更容易保证一次装夹完成外圆、台阶、孔、槽和扁位。粗车后应留出精车余量，关键密封轴颈可采用精车、磨削或抛光方式达到要求。横孔、键槽和止口位置要与主轴基准统一，避免二次装夹造成角度和同心误差。
表面洁净和去毛刺不能忽略
泵轴联轴件常与密封圈、轴承或联轴器配合，孔口和槽口若有毛刺，会划伤密封件或产生颗粒污染。加工后应对横孔、键槽、端面孔和螺纹入口进行重点去毛刺。表面清洁方面，应避免研磨粉、切削液和金属屑残留，必要时可进行超声清洗、钝化和防护包装。对于与液路附近结构相关的零件，还要关注材质证明和可追溯要求。
检测项目如何设置

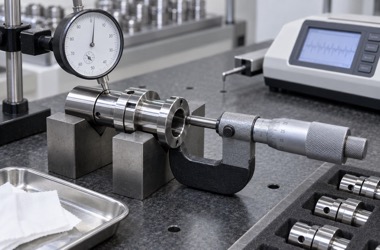

建议在图纸中明确关键外径、同轴度、圆跳动、轴向长度、孔位角度、表面粗糙度和倒角要求。首件阶段可用 V 型块、百分表、三坐标、粗糙度仪和通止规进行综合确认。莱图加在医疗泵类轴件加工中，会根据零件转速、装配方式和批量要求选择走心机、车铣复合或磨削配套工艺，确保样件到批量的一致性。
FQA
问：透析泵轴类零件常用什么不锈钢？
答：常见为 316L、304 或 17-4PH，具体取决于强度、耐腐蚀和客户认证要求。
问：圆跳动过大会有什么影响？
答：会增加振动和密封磨损，长期运行可能导致噪声增大或泵头寿命下降。
问：轴颈表面粗糙度怎么保证？
答：可通过精车、磨削、抛光和稳定检测控制，关键密封面应按图纸粗糙度要求加工。
问：横孔和键槽毛刺如何处理？
答：需要使用专用倒角、刷毛刺、显微检查和清洗流程，避免毛刺划伤密封件。
问：小批量轴件能否提供全检？
答：可以根据客户要求对关键外径、跳动、孔位和表面项目进行全检或抽检。
问：莱图加能做车铣复合轴类零件吗？
答：可以承接医疗设备用不锈钢轴、联轴件、套筒和微型传动件加工。
