一、零件背景：玻片夹持压板服务于光学扫描稳定性
数字病理切片扫描仪需要把玻片稳定放在成像焦平面附近，玻片夹持弹片压板就是保证玻片定位、压持和重复取放的重要零配件。它通常由薄不锈钢或弹性合金加工而成，包含定位窗口、固定孔、弹片舌、压持接触面和避让槽。零件看起来像一片薄板，但它的回弹力、平面度和毛刺状态会影响玻片是否贴合、是否位移以及扫描图像是否稳定。
对医疗光学设备而言，零配件不能只追求形状相似。玻片夹持压板要在有限空间内提供稳定压力，同时不能刮伤玻片、污染样本载片或干扰光路。莱图加在此类薄板弹性件加工中，会从材料状态、切割边缘、成形回弹、装夹变形和检测基准几个方面建立控制方案，确保样件装机后具备可重复的夹持表现。
二、加工难点：薄板容易翘曲，弹片高度不能随意漂移
这类压板的第一处难点是薄板平面度。薄不锈钢在铣削、线切割、激光切割或冲压后都可能产生局部翘曲，若平面度不稳定，固定后会改变弹片预压状态。第二处难点是弹片舌的成形高度和回弹力。高度过低夹不住玻片，高度过高又可能使取放阻力变大，甚至压伤接触面。
第三处难点是定位窗口和接触边。窗口边缘如果有毛刺、热影响痕或微小翻边，可能在玻片进入时形成刮擦点。固定孔位置如果偏差较大，压板安装后会整体偏移，影响窗口与玻片的相对位置。对光学扫描设备而言，肉眼不明显的微小变形也可能通过成像稳定性放大，因此加工和检测都要更细。
三、工艺建议：切割、成形、去毛刺和应力控制要成套考虑

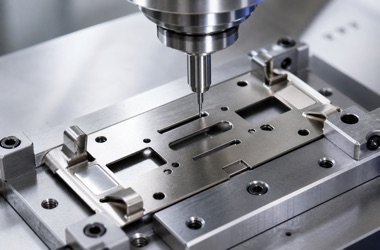

加工玻片夹持弹片压板时，可根据批量和结构选择精密冲压、线切割、激光切割、CNC微加工或复合工艺。样件阶段更适合用可调整的低应力装夹方式验证窗口、孔位和弹片结构；批量阶段则要关注模具一致性和回弹补偿。无论采用哪种工艺，都要避免在薄板上留下过大的残余应力。
去毛刺不能粗暴处理。窗口边、弹片根部、固定孔和接触垫面都需要光顺，但不能改变设计接触轮廓。若接触面需要抛光或拉丝，应控制方向和粗糙度，避免玻片滑入时产生不均匀摩擦。莱图加会在工艺中明确哪些边只允许轻微钝化，哪些面必须保持平整，避免人工修边造成批次差异。
四、检测重点：弹片高度、窗口尺寸和接触面要一起验收

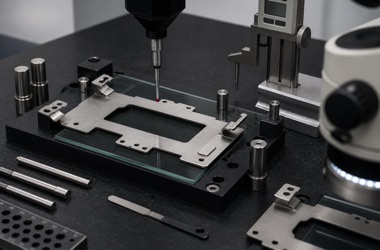

玻片夹持弹片压板的检测可以结合影像仪、高度规、三坐标、针规、平面度平台和专用玻片模拟检具。关键项目包括定位窗口长宽、固定孔孔距、弹片自由高度、压持接触面平行度、板面翘曲和边缘毛刺。若客户有明确夹持力要求，还可以通过位移加载方式检查弹力范围。
对于数字病理设备研发项目，莱图加建议在样件阶段就把装配测试纳入验收。用真实或模拟玻片检查插入阻力、压持稳定、取放手感和窗口遮挡情况，往往比单纯测量图纸尺寸更能发现问题。薄板弹性件的价值不只在于“加工出来”，还在于装机后能稳定、温和、可重复地工作。
FQA
1. 玻片夹持弹片压板常用什么材料？
常用薄不锈钢、弹簧钢或特定弹性合金，材料选择取决于回弹力、耐腐蚀、清洁要求和装配空间。
2. 薄板压板为什么容易翘曲？
薄板刚性低，切割热、装夹力、成形应力和去毛刺方式都会影响平面度，需要低应力工艺和复测确认。
3. 弹片高度应该如何检测？
可用高度规、影像仪或专用检具检测自由高度，也可结合模拟玻片检查压持状态和回弹一致性。
4. 窗口边缘毛刺会带来什么风险？
毛刺可能刮擦玻片、影响装配手感，也可能产生微小颗粒污染，医疗光学设备零配件必须重点控制。
5. 样件阶段是否需要做夹持测试？
建议做。用真实或模拟玻片验证插入、压持、取放和窗口位置，可以更早发现结构和工艺风险。
6. 莱图加能配合薄板弹性件小批量交付吗？
可以。莱图加可根据图纸和样件需求，配合薄板加工、成形、去毛刺、检测和小批量交付。
