内窥镜摄像接头调焦环属于医疗光学系统中的精密环形零件，常用于镜头组、摄像头接口和内窥镜适配器之间的微调结构。它的外观多为黑色阳极氧化铝环，带滚花、内螺纹、卡口槽、止付螺钉孔和定位台阶。调焦环加工质量会影响旋转手感、焦距重复性、镜头同轴度和外观耐磨性，因此不能只按普通圆环车削件处理。
这类零件常用6061或7075铝合金，表面做黑色硬质或普通阳极氧化。内螺纹和卡口槽是核心功能区，滚花外圆则关系到手感和装配识别。加工前要明确光学中心线、镜头螺纹规格、卡口旋入角度、止付螺钉位置和阳极氧化膜厚。若内螺纹同轴度不足，镜头旋入后会偏心；若卡口槽宽度不稳定，锁紧角度和终点位置就会变化。

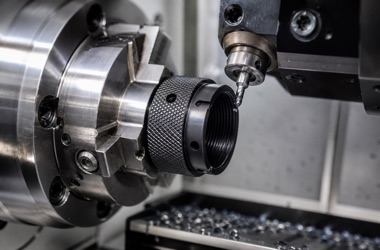

加工工艺通常以车削内外圆、端面和内螺纹为主，再通过车铣复合或二次装夹加工卡口槽、止付孔和滚花结构。滚花区域要控制深浅一致，过深会产生毛刺和表面破坏，过浅则手感不足。内螺纹在阳极氧化后可能变紧，因此需要在图纸阶段确认最终配合状态。对卡口槽边缘，必须做可控倒角，既不能刮伤配合件，也不能改变锁紧定位。
装夹时要避免薄壁环变形。调焦环壁厚较薄、开槽多，三爪夹紧过大可能让圆度变化，二次装夹则可能让卡口槽与内螺纹基准不一致。批量生产建议使用弹性夹头、专用涨套或端面定位治具，把内螺纹、卡口槽和外圆滚花尽量放在统一基准下控制。表面处理前还要进行细致去毛刺，否则黑色阳极后毛刺会更加显眼。

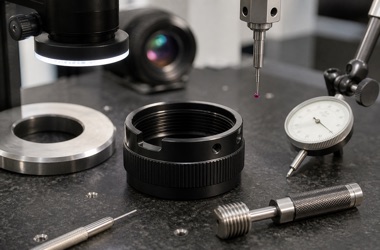

检测项目包括内螺纹通止、内外圆同轴度、端面跳动、卡口槽宽度和位置、止付孔毛刺、滚花外径、阳极氧化外观和旋转手感。光学件还建议配合镜头或模拟环做旋入测试，检查终点角度、松紧度和重复定位。影像仪适合看卡口槽轮廓，三坐标可测基准关系，螺纹规和专用装配规能快速判断批量一致性。
来图加工内窥镜摄像接头调焦环时，客户最好提供3D模型、2D公差、镜头或卡口配合件、表面处理要求、外观等级和样件数量。若处于研发阶段，可以先做样件验证旋转阻尼、锁紧角度和同轴度，再确定批量工艺。医疗光学零件的难点，是在尺寸、表面、手感和光学中心之间取得稳定平衡。
FQA：内窥镜摄像接头调焦环加工常见问答
1. 调焦环最关键的尺寸是什么？
内螺纹同轴度、卡口槽位置、端面跳动和外圆圆度最关键，它们影响镜头旋入和光学中心。
2. 黑色阳极氧化会影响内螺纹吗？
会。膜层会让螺纹配合变紧，关键螺纹需要提前做尺寸补偿或确认是否后处理。
3. 滚花加工需要注意什么？
滚花深度要一致，边缘不能有刺手毛刺，外观纹路也要与批量样件一致。
4. 卡口槽为什么要做试装？
卡口槽决定旋入角度和锁紧终点，单纯量槽宽不能完全判断实际手感。
5. 薄壁环如何减少变形？
可使用弹性夹头、涨套或端面定位治具，避免局部夹紧力过大。
6. 来图时需要提供配合镜头吗？
建议提供配合件或接口尺寸，能更准确验证螺纹、卡口和调焦手感。
