一、零件背景：导光接口座决定光纤插接和光路位置
内窥镜冷光源需要把光能稳定导入光纤束或导光接口，导光接口座承担插接定位、卡口锁紧和光路同轴的作用。它常见结构包括圆筒插座、同轴内孔、卡口槽、紧定螺孔、安装法兰和消光表面。零件并不复杂，但内孔圆度、卡口槽位置和黑色表面质量会影响插拔手感、光纤端面位置和杂散光控制。
这类接口座多采用6061或7075铝合金加工后黑色阳极氧化，也可根据耐磨和装配要求加入不锈钢衬套。莱图加在医疗光学设备零配件加工中，会把同轴度、端面垂直度、卡口槽边缘和表面处理作为一组关键项控制，避免插得上但定位不稳。
二、加工难点：内孔、卡口槽和法兰孔有共同基准
第一处难点是同轴内孔。内孔既要保证光纤接头顺畅插入，又要控制径向间隙，孔壁拉伤或毛刺会影响插拔。第二处难点是卡口槽，槽宽、槽深和角度关系决定锁紧位置；槽边过锐会刮伤接头，倒角过大又可能导致卡紧不足。第三处是法兰孔和紧定螺孔，孔位偏差会让接口座安装后光轴偏移。
黑色阳极氧化对光学件很重要，但膜厚会影响内孔、卡口槽和螺纹孔手感。加工前应明确哪些面需要消光，哪些配合面需要保护或后续复修。
三、工艺方案：车铣复合保证圆柱基准稳定

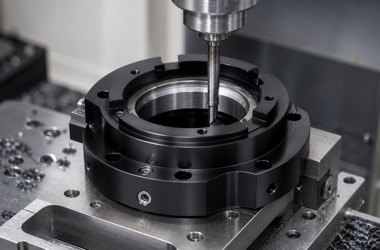

建议先用车削建立内孔、外圆和端面基准，再进行法兰孔、卡口槽和紧定螺孔加工。卡口槽可采用小刀具分层铣削，控制槽底平整和边缘倒角。内孔精加工要保持刀具锋利，并在表面处理前后都检查配合状态。
莱图加会在首件阶段结合光纤接头模拟件做插拔验证，确认同轴、锁紧和端面距离。清洁包装也要注意，内孔和卡口槽内不能残留切屑或硬颗粒。
四、检测重点：不仅量尺寸，还要检查插拔和消光外观

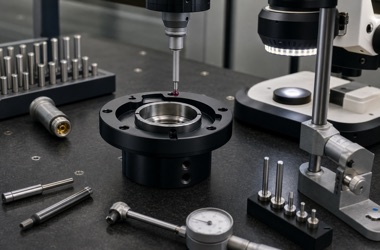

检测可使用三坐标、内径量表、针规、深度规、影像仪和显微镜。关键项目包括内孔尺寸、端面垂直度、卡口槽宽深、法兰孔位置、紧定螺孔、边缘毛刺和阳极氧化外观。若有接头样件，应做插拔和旋锁验证。
导光接口座的精度最终体现在光路位置、插接稳定和维护手感上。基准一致、槽口光顺和表面稳定，是这类零件加工的核心。
FQA
1. 导光接口座为什么常做黑色阳极氧化？
黑色表面有助于减少反光和杂散光，同时提升铝合金表面耐磨性。
2. 同轴内孔需要重点检测什么？
要检测孔径、圆度、同轴度、孔壁粗糙度和孔口毛刺，保证接头插拔顺畅。
3. 卡口槽加工难点在哪里？
槽宽、槽深、角度和边缘倒角都会影响锁紧手感，需要稳定小刀具和显微去毛刺。
4. 阳极氧化后卡口会变紧吗？
可能会，膜厚会改变槽宽和孔径，关键配合处需要提前补偿或处理后复检。
5. 是否需要接头样件试装？
建议做，接头样件可验证插拔、旋锁、间隙和端面距离是否符合装配要求。
6. 莱图加能加工光学接口小批量件吗？
可以，莱图加可配合车铣复合、阳极氧化、检测和医疗光学零配件小批量交付。
