医疗内窥镜需要在狭小空间内完成成像、照明和器械通道布置，镜管、镜座、镜头筒、连接套及微孔套筒往往只有几毫米到几十毫米。零件看似简单，实际同时涉及薄壁变形、深孔同轴度、精密螺纹和清洁度。任何一处偏差都可能在装配后放大，表现为镜组偏心、密封不稳定或图像中心漂移。因此，加工方案不能只盯单个尺寸，而要围绕最终光学轴线和装配基准建立完整工艺链。
先把装配关系转换成加工基准

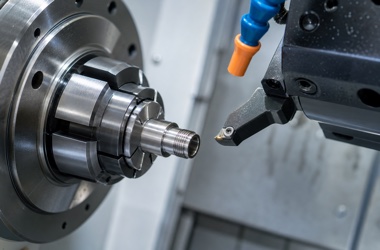

镜头筒的内孔、外圆、端面和螺纹通常存在同轴要求。可靠做法是在工艺评审时明确功能基准，尽量通过一次装夹完成关键内孔、外圆和端面的精加工，减少二次找正带来的累积误差。对于细长镜管，可采用软爪、精密夹头或专用衬套分散夹紧力，并控制伸出长度。若必须翻面加工，应设置可重复定位的止口，并用跳动检测确认基准恢复情况，而不能只依赖卡盘刻度。
薄壁镜管如何减少椭圆和弯曲
316L不锈钢镜管刚性低、加工硬化明显。粗加工应保留均匀余量，精加工采用锋利刀具、稳定线速度和较小切削力，并在工序间安排充分释放。夹紧力需要通过样件验证，测量也应在卸夹后进行，否则在机检测合格的零件可能松开后回弹。对于长径比较大的管件，还要分别检测两端和中部的圆度、直线度与壁厚差，必要时增加内撑或跟刀支承。
微孔、侧孔与交叉孔重点控制毛刺
照明、冲洗或定位功能常需要微孔和侧孔。小直径钻头对跳动十分敏感，主轴、刀柄和刀具总跳动必须在开工前确认。加工顺序宜先完成稳定的主体基准，再钻微孔，避免后续重切削造成孔口变形。交叉孔内侧毛刺不能只靠人工目视判断，可通过内窥放大、影像测量或专用通针验证，并根据材料选择刷磨、磨粒流或受控手工去毛刺。所有方法都要防止孔径扩大和锐边塌陷。
表面质量与洁净度同样影响装配
密封槽、镜片安装面和粘接面需要区分不同表面要求。密封槽应检查槽宽、槽深、底部圆角和毛刺；镜片安装面关注端面跳动和平面度；粘接面则要兼顾粗糙度与清洁状态。加工后应按材料选择清洗、钝化或表面处理，并防止抛光介质残留在微孔和螺纹中。包装前使用无尘材料隔离零件，避免运输碰伤重新引入颗粒。
检测方案应覆盖尺寸、形位和功能

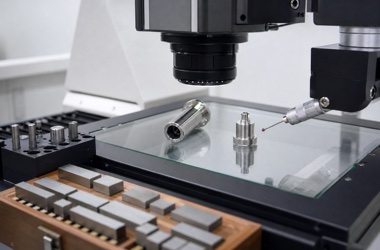

首件检测建议使用影像仪、轮廓仪、圆度仪或三坐标组合完成。内孔直径合格并不代表同轴度合格，应将内孔、外圆、端面和止口放在统一基准体系中评价。对批量产品，可把关键尺寸转化为气动量仪、通止规或专用检具，提高检测节拍，同时保留定期全尺寸复核。每批记录材料炉号、设备、刀具寿命和测量结果，异常时才能快速追溯。
医疗内窥镜零件加工FAQ
Q1：镜管同轴度主要受哪些因素影响？
A：主要包括毛坯直线度、夹持变形、主轴与夹头跳动、翻面找正误差以及刀具磨损。一次装夹完成关联表面，并在卸夹状态复测，通常更可靠。
Q2：316L薄壁镜管为什么容易变形？
A：材料韧性高且易加工硬化，薄壁刚性又低。夹紧力、切削热和残余应力都会造成椭圆或弯曲，需要轻切削、均匀余量和专用支承。
Q3：微孔毛刺如何验收？
A：除孔径和位置外，应规定孔口倒角、内侧残留毛刺和通畅性。可使用放大影像、内窥观察、通针及流量测试组合验收。
Q4：镜头筒螺纹需要检测哪些项目？
A：需要关注中径、牙型、同轴度、端面距离及旋合手感。精密镜组还应控制螺纹与光学安装孔之间的径向跳动。
Q5：小批量打样如何降低风险？
A：先做工艺样件和首件全尺寸报告，确认装配基准后再进入小批量；对高风险微孔、薄壁和密封槽设置过程抽检点。
Q6：询价时应提供哪些资料？
A：建议提供二维图、三维模型、材料与表面处理、关键尺寸公差、预计数量、洁净包装和检测报告要求。
