一、零件背景：喷淋环影响试剂针清洗覆盖和残留控制
血液分析仪、免疫分析仪和生化检测设备中，试剂针或样本针需要在清洗池内完成外壁冲洗，喷淋环负责把清洗液均匀引导到针体周围。它通常包含环形内腔、均布微孔、中心避让孔、软管接头和安装耳。喷淋孔虽小，却影响冲洗覆盖、液流稳定和残留控制，是典型的医疗检测设备精密流体零配件。
喷淋环常用304或316L不锈钢，也可能使用PEEK、PPSU等工程塑料。莱图加在加工此类零件时，会重点关注微孔孔径、孔距均布、内腔清洁、软管接头密封面和安装耳平面度。若喷孔毛刺或堵塞，清洗流量会不均；若内腔残屑未清理干净，后期可能影响设备维护。
二、加工难点：微孔均布、内腔交汇和接头密封都很细
喷淋环的第一处难点是均布微孔。微孔数量多、孔径小，钻削过程中容易偏孔、断钻和孔口翻边。第二处难点是环形内腔与喷孔交汇处，内壁残留毛刺很难肉眼发现。第三处是软管接头，接头外形和密封面要保证插管稳定，不能有锐边或划伤。
不锈钢微孔加工容易产生细小卷屑和加工硬化，刀具状态、冷却和排屑必须稳定。喷孔方向也要与中心针位配合，孔角度或孔距偏差会影响冲洗覆盖。
三、工艺方案：微孔前后都要安排清洁和复检

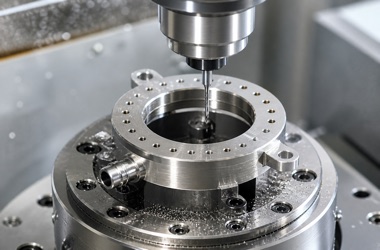

建议先加工外形、安装基准和内腔，再通过旋转分度或专用夹具完成均布微孔。微孔加工要使用合适钻头和稳定参数，减少毛刺和断刀风险。软管接头可通过车铣复合或二次装夹完成，关键密封位置要轻柔倒角。
加工后可配合超声波清洗、气吹、显微检查和通孔验证。对于流体喷淋件，清洁不是最后一步的“顺手处理”，而是质量控制的一部分。
四、检测重点：孔径、孔距、通流和洁净度一起验收

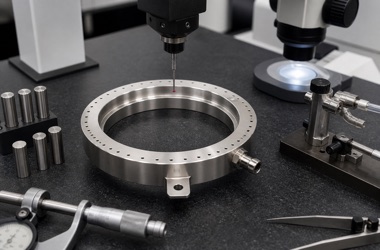

喷淋环检测可使用三坐标、针规、影像仪、内窥观察、流量测试和显微镜。重点确认微孔孔径、孔距、孔口毛刺、内腔同心、接头尺寸、安装耳位置和表面清洁。若客户提供试剂针或清洗池样件，建议做喷淋覆盖模拟。
喷淋环加工的重点，是让每一个微孔都稳定、干净、方向一致。只有加工、去毛刺、清洗和流量验证形成闭环，才能满足检测设备长期使用要求。
FQA
1. 喷淋环适合用不锈钢还是塑料？
不锈钢强度和耐腐蚀性好，PEEK等塑料重量轻且绝缘性好，应根据液体环境、安装方式和清洁要求选择。
2. 微孔加工最常见的问题是什么？
常见问题包括孔口毛刺、孔径不稳、断钻、孔距偏差和内腔残屑，需要稳定工艺和显微复检。
3. 如何确认喷孔没有堵塞？
可通过针规、通气、流量测试、显微观察或内窥检查确认，必要时结合清洗后复测。
4. 软管接头加工要注意什么？
接头外径、台阶、倒角和表面粗糙度会影响插管密封和拆装手感，不能有锐边和划伤。
5. 喷淋环是否需要做流量测试？
建议做，尤其是微孔数量较多或孔径较小时，流量测试能更直观发现堵孔和分布不均。
6. 莱图加能加工微孔喷淋件吗？
可以，莱图加可配合不锈钢、铝合金和工程塑料微孔零件的打样、小批量加工、清洗和检测。
