一、零件背景：管路夹持压块关系到泵管受力一致
血液透析机中的血泵管路需要稳定夹持和导向，管路夹持压块用于配合滚轮、导轨或弹簧机构，使软管保持合适位置和受力状态。压块常见材料为PEEK、POM或其他工程塑料，既要有足够刚性，又要避免刮伤软管。半圆管槽、导向销孔和弹簧座尺寸不稳定，都会影响夹持手感、管路寿命和设备维护。
这类塑料零配件看起来比金属件容易加工，但实际更考验刀具锋利度、装夹方式和去毛刺。PEEK材料耐温、耐化学性较好，但加工中容易因切削热和夹紧力出现轻微变形。莱图加会把管槽半径、导向孔位置、弹簧座深度、安装槽宽度和圆角边缘作为重点控制项。
二、加工难点：半圆槽要光顺，边缘不能刮伤软管
压块最关键的是半圆管槽。槽半径过小会压迫软管，过大则夹持不稳；槽底如果有明显接刀痕、毛刺或台阶，会在反复压合中磨损管路。导向销孔决定压块上下运动姿态，孔位偏差会导致压块偏斜。弹簧座和安装槽则关系到弹簧预压、装配间隙和复位稳定性。
塑料件的毛刺有时不锋利，却会形成薄薄翻边，装机后可能脱落或影响运动顺畅。加工时如果刀具不锋利，槽面容易发白、拉丝或产生熔边，影响外观和接触质量。
三、工艺方案：低应力装夹和锋利刀具是关键

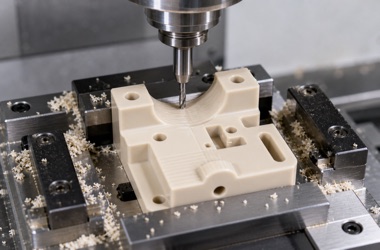

加工PEEK压块时，建议先完成基准面和外形定位，再加工导向孔、半圆槽、弹簧座和安装槽。半圆槽可用球刀分层精加工，保持槽面顺滑；导向孔可配合钻、铰或精修工艺，保证孔径和位置。夹具要提供足够支撑，但不能把塑料件夹变形。
去毛刺应使用细致、可控的方式，尤其是管槽边缘、导向孔口、安装槽口和弹簧座边缘。对于医疗设备零件，清洁包装同样重要，加工后的塑料屑和粉尘必须清理干净。
四、检测重点：用模拟软管验证夹持状态

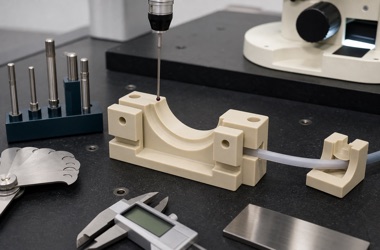

检测可结合三坐标、半径规、针规、卡尺、高度规和模拟软管检具。重点确认半圆槽半径、槽面光顺度、导向销孔位置、弹簧座深度、安装槽宽度、底面平面度和边缘圆角。若客户提供软管样件，可以做试夹和回位检查，观察是否压伤、滑移或卡滞。
血泵管路夹持压块的加工目标，是让软管受力稳定、运动顺畅、长期使用不产生异常磨损。材料、刀具、装夹、检测和清洁必须形成闭环。
FQA
1. 血泵管路压块为什么常用PEEK？
PEEK具有较好的耐温、耐化学性和机械强度，适合对稳定性和清洁度有要求的医疗设备零配件。
2. 半圆管槽加工最怕什么？
最怕槽面毛刺、接刀台阶和半径偏差，这些会影响软管受力和长期磨损状态。
3. 塑料件加工为什么要低应力装夹？
塑料材料刚性和热稳定性与金属不同，夹紧过大容易变形，松开后尺寸会回弹。
4. 导向孔如何保证运动顺畅？
需要控制孔径、孔距、垂直度和孔口毛刺，必要时用导向销样件进行滑动验证。
5. 是否需要模拟软管测试？
建议做。模拟软管能验证夹持状态、压痕、滑移和运动手感，比单纯量尺寸更贴近实际装配。
6. 莱图加能加工PEEK小批量零件吗？
可以，莱图加可配合PEEK、POM、铝合金和不锈钢等医疗器械零配件打样与小批量加工。
