一、零件背景：压板影响输液泵阻塞检测稳定性
输液泵需要持续监控管路压力，阻塞压力传感器压板用于把软管受力稳定传递到传感器或弹性检测结构上。它通常是薄型不锈钢压块，带有弧形管路接触面、沉头孔、定位销孔和装配避让结构。零件看似简单，但弧面半径、孔位关系和平面度会影响软管受力是否均匀，进而影响阻塞报警阈值和设备维护手感。
莱图加在加工这类医疗器械零配件时，会把压板当成受力传递件管理，而不是普通薄板。图纸评审时需要确认软管直径、传感器接触位置、螺钉锁紧方向和装配空间，避免弧面做得漂亮但装机后受力偏心。
二、加工难点：弧面、薄板和孔位要协同控制
第一处难点是弧形接触面。弧面半径过小容易压伤软管，过大则压力传递不集中；槽底或弧面存在接刀痕时，会在长期压合中形成磨损点。第二处难点是薄板平面度，不锈钢在铣削、去毛刺或装夹过程中容易产生轻微翘曲。第三处是沉头孔和定位销孔，孔位偏差会造成压板锁紧后偏斜。
不锈钢材料韧性较高，孔口和弧面边缘容易残留细小毛刺。对输液泵零件而言，毛刺不仅影响外观，也可能刮伤软管或改变局部接触应力。
三、工艺方案：低应力装夹配合弧面精加工

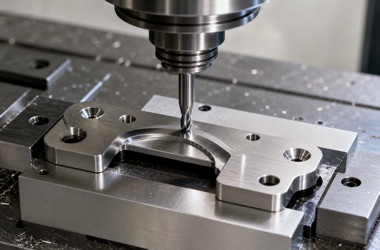

建议先加工基准面和安装孔，再完成弧形接触面、沉孔、定位孔和外形倒角。弧面可采用球刀小余量精加工，保持纹路稳定；薄板区域应使用低应力夹具和充分支撑，减少加工后的翘曲。去毛刺要做到边缘圆润但不改变设计轮廓，特别是与软管接触的两侧过渡。
若客户有装配样管，莱图加会建议在首件阶段做试压和装配验证，把检测结果反馈到弧面半径、刀纹和倒角控制中。
四、检测重点：尺寸与模拟受力一起验收

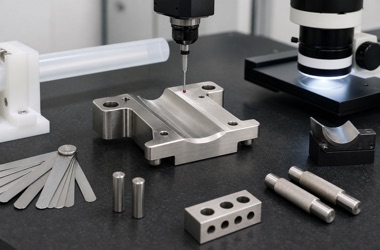

检测可结合三坐标、半径规、针规、高度规、粗糙度检查和显微镜。重点确认弧面半径、沉头孔深度、定位孔距、板面平面度、接触面粗糙度和边缘毛刺。若有软管或传感器模拟件，还应检查压合痕迹和受力均匀性。
这类压板的加工目标不是单纯把外形切出来，而是让软管受力稳定、装配顺畅、长期使用不产生异常磨损。
FQA
1. 输液泵压力传感器压板常用什么材料？
常用304不锈钢、316L不锈钢或弹性不锈钢，也可根据重量和结构要求选择铝合金。
2. 弧形接触面为什么重要？
它决定软管受力位置和压力传递稳定性，半径或刀纹不稳定都可能影响检测一致性。
3. 薄板压块如何减少翘曲？
需要低应力装夹、分层小余量加工、充分支撑和加工后平面度复测。
4. 孔口毛刺会带来什么风险？
可能刮伤软管、影响螺钉贴合或造成装配偏斜，需要显微检查和细致去毛刺。
5. 是否需要用软管样件试装？
建议做，试装能验证压合痕迹、受力位置和装配手感，比单纯测尺寸更可靠。
6. 莱图加能配合小批量压板加工吗？
可以，莱图加可配合医疗器械零配件打样、小批量CNC加工、检测和清洁包装。
