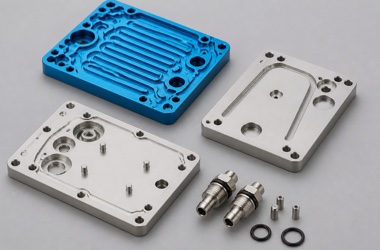

医用输液加温器换热板承担液体导向、热量传递、温度感知和密封功能。流道截面、导热面平面度、加热孔和密封槽共同影响升温速度、温度均匀性和泄漏风险。加工应围绕流体与热传递路径建立统一基准。
材料与导热面

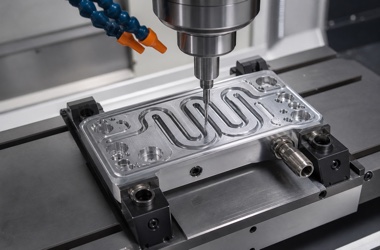

换热板常采用铝合金，粗精加工分开并释放应力。大面积导热面需控制平面度、平行度和粗糙度，精加工后在自由状态复测。
流道和密封槽
流道宽深和转角决定流阻，密封槽需控制槽宽、槽深、底部圆角与闭合轮廓。槽口毛刺不得损伤密封圈，阳极氧化前预留膜厚补偿。
检测与温度验证

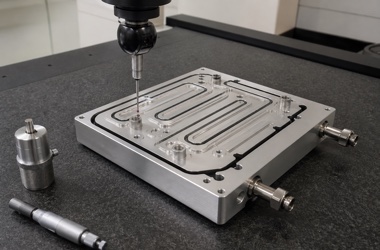

三坐标、轮廓仪和粗糙度仪用于尺寸检测，装配后进行压力衰减、流量、升温时间和多点温度均匀性测试，并记录温度循环后的变化。
常见问题 FAQ
Q1：导热面为何强调平面度？
A：平面不良会增加接触热阻。
Q2：流道毛刺有什么影响？
A：可能造成颗粒脱落、流阻变化和密封损伤。
Q3：密封槽最重要的指标是什么？
A：槽宽、槽深、轮廓和表面质量。
Q4：阳极氧化需要补偿吗？
A：需要，膜层会改变孔和槽尺寸。
Q5：尺寸合格为何还要温度测试？
A：实际热性能由多项尺寸和装配共同决定。
Q6：询价需提供什么？
A：图纸、材料、功率、流量、温度、密封和测试要求。
结语
换热板需通过流道、导热面、密封和温度测试的闭环控制实现稳定加温。
