体外诊断设备中的试剂针导向块负责针路定位、绝缘隔离和装配支撑。本文说明 PEEK 导向块细孔加工、同轴控制、去毛刺和清洁包装的关键点。
试剂针导向块的作用不只是固定
体外诊断设备中，试剂针需要在取液、加样和清洗位置之间反复运动。PEEK 绝缘导向块通常用于限制针路、隔离电气干扰、支撑小型传感器或固定清洗组件。若导向孔位置偏差，针尖可能与杯壁或清洗腔发生干涉；若孔口有毛刺，容易挂液、带液或划伤针杆。因此这类塑料零件虽然尺寸小，但直接影响设备运行稳定性和维护频率。
PEEK细孔加工的难点

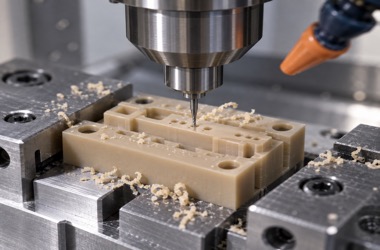

PEEK 材料强度高、耐温性好、绝缘性能稳定，适合医疗和实验室设备零件。但细孔加工时，如果刀具不够锋利或排屑不顺，孔口容易出现翻边，深孔还可能出现孔径锥度和孔壁拉伤。工艺上应控制刀具跳动、啄钻节奏和冷却方式，必要时用专用钻头、铰刀或微型镗刀完成关键孔。对于多孔导向块，建议在同一基准下完成关键孔系，减少二次装夹误差。
同轴、绝缘和清洁要一起考虑

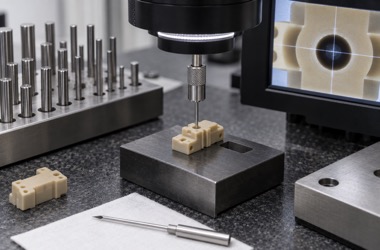

导向块除了孔位精度，还常有绝缘、耐清洗液和低吸附要求。加工后应避免油污和难清理的粉屑残留，清洗方式要兼顾 PEEK 表面状态。孔口倒角既要去除毛刺，又不能过大改变针路入口位置。对于需要穿针验证的零件，可以使用标准针杆、针规或影像仪确认通过性，同时检查针孔周围是否有白化、裂纹或残屑。
从样件到批量的控制方法
来图加工时建议明确 PEEK 材料牌号、颜色、关键孔径公差、孔间距、同轴度、表面粗糙度和清洁包装要求。如果客户已有试剂针样件，可在打样阶段进行实际穿针测试。莱图加可针对 IVD 设备中的 PEEK、POM、PTFE 和不锈钢小零件制定小批量试制方案，帮助客户把针路、装配和清洁要求提前验证清楚。
FQA
问：PEEK导向块为什么适合IVD设备？
答：PEEK 具有较好的强度、耐温、耐化学性和绝缘性能，适合试剂针导向、隔离和支撑类零件。
问：细孔加工后如何减少毛刺？
答：关键是使用锋利刀具、控制进给和排屑，并结合孔口微倒角、针规检查和清洁处理。
问：导向孔同轴度怎么验证？
答：可使用针规、标准针杆、影像仪或三坐标进行验证，重点看针路是否顺畅且无干涉。
问：PEEK零件能做很小的螺纹孔吗？
答：可以，但要根据孔径、深度和装配力矩选择成型方式，避免螺纹崩边或滑牙。
问：清洗包装需要特别说明吗？
答：需要。用于 IVD 设备的零件建议明确无油污、无残屑和独立包装要求。
问：莱图加可以按样件反向加工吗？
答：可以，可先复测样件关键孔位和装配关系，再根据加工可行性优化图纸。
