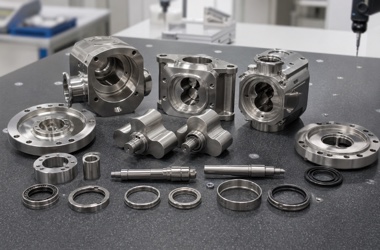

医疗设备微型泵通常由泵体、转子、轴、端盖、轴套和密封件共同组成。零件体积不大，但内部尺寸链集中，泵腔、轴承孔、密封槽和进出接口之间存在明确的装配关系。加工时如果只分别检查单个尺寸，忽略同轴度、端面跳动和配合间隙，装配后仍可能出现转动阻力、泄漏或噪声。
先确定泵体的功能基准

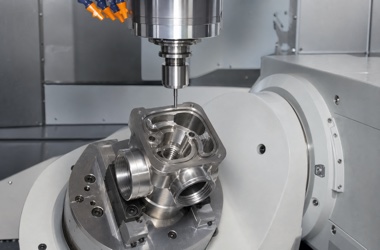

泵体上的内腔、轴承孔、端盖安装面和接口孔应围绕统一基准规划。与转子中心轴线相关的孔和端面，尽量在同一装夹或可靠的基准转换中完成。多面加工时，可使用四轴或五轴设备减少重复找正，但夹具必须避开密封面和薄弱区域。
材料选择应以图纸为准。不锈钢适合需要较高强度和耐腐蚀性的零件，铝合金便于减重和快速加工，PEEK等工程塑料可用于绝缘或减重部件。不同材料的热变形、毛刺和表面处理要求差异明显，不能共用同一套参数。
泵腔和密封槽要控制轮廓
泵腔内部可能包含圆弧、过渡面和窄槽，刀具伸出过长时容易产生振纹。粗加工应均匀保留余量，精加工使用稳定刀路，避免局部过切。密封槽除了宽度和深度，还要检查槽底粗糙度、边缘毛刺和相对轴线的位置，防止密封圈压缩不均。
转子与轴的同轴度决定配合
转子外圆、轴颈、定位端面和连接特征最好在同一基准下加工。细轴刚性不足时，应减少悬伸并采用锋利刀具，防止让刀形成锥度。配合间隙不能只依赖单边尺寸，应结合泵体孔径和转子外径进行尺寸链分析，并在自由状态下复测。
检测需要覆盖尺寸和功能

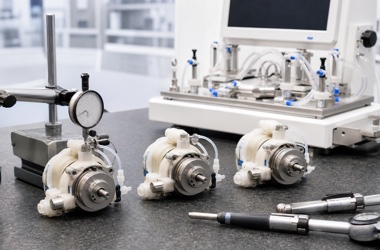

泵体可使用三坐标、内径量具和粗糙度仪检查孔系、端面与密封槽；转子和轴可使用指示表、圆度仪或其他适合设备检查跳动。气密或压力测试必须明确介质、压力、保压时间、允许泄漏量和封堵方式，避免不同条件下的数据被直接比较。
样件阶段就要固定装配基线
小批量打样应记录材料、刀具、夹具、基准、关键补偿和检测方法。装配试验发现阻力或泄漏时，要区分零件尺寸、密封件、装配方法和测试夹具问题。通过首件闭环后，再把关键尺寸和过程抽检要求固化到后续批次。
常见问题 FAQ
1. 微型泵零件常用哪些材料？
答：常见材料包括不锈钢、铝合金、铜合金和工程塑料，具体选择应依据图纸、介质、强度、重量和表面处理要求。
2. 泵体内腔可以一次加工完成吗？
答：取决于结构、刀具可达性和机床行程。复杂泵腔可能需要多面加工，但应围绕统一基准减少累积误差。
3. 密封槽主要检查哪些尺寸？
答：除宽度和深度外，还应检查槽底粗糙度、圆度、位置关系、入口倒角和毛刺状态。
4. 转子轴跳动如何检测？
答：可根据基准使用指示表、V形块、顶尖或圆度仪检测，测量支撑方式应与图纸和装配关系一致。
5. 是否可以进行气密性测试？
答：可以按客户提供的介质、压力、保压时间、允许泄漏量和封堵要求制定测试方案。
6. 是否支持单件和小批量加工？
答：支持样件及小批量加工，建议在样件阶段同步确认检测和装配要求，为后续批次固定工艺。
