医疗设备中的精密运动平台通常由铝合金底座、导轨安装面、滑台、轴承座和定位孔系组成。平台需要在有限空间内保持顺畅运动和重复定位，因此底座平面度、两条导轨安装面的平行度以及孔位关系非常关键。零件单项尺寸合格，如果基准体系不一致，装配后仍可能出现运动阻力和位置偏差。
导轨安装面应作为核心基准
工艺评审应先识别主基准面、导轨安装面、定位销孔和驱动部件安装孔。关联特征应尽量从统一坐标系加工。大型底座多次翻面时，要先建立稳定的定位面和工艺孔，并控制夹紧位置，避免基准转换产生孔距和高度误差。
材料应力会影响长平面
铝合金长底座去除大量材料后容易翘曲。毛坯应尽量保证余量均匀，粗加工采用对称分层刀路，并在粗加工后释放应力、重新找正。精加工前应检查自由状态，不宜用过大夹紧力把弯曲底座强行压平后加工。
平行度控制不等于分别测平面

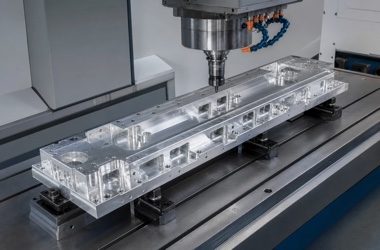

两条导轨面分别平整，并不代表彼此平行。加工时需要从同一基准和同一坐标系完成精加工，合理控制刀具状态和接刀。对于较长安装面，应布置足够测点覆盖两端和中部，避免只测局部得出错误结论。
定位孔和螺纹孔需要分级
普通紧固孔允许一定装配余量，定位销孔、轴承座孔和驱动安装孔则直接决定组件位置。应根据功能区分孔的优先级，对关键孔检查孔径、位置度、垂直度和有效螺纹深度。后续阳极氧化时，还要考虑膜厚对配合面的影响。
检测支撑方式必须统一

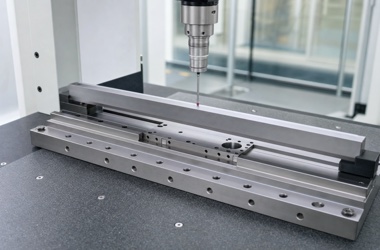

长底座在不同支撑点下可能产生不同测量结果。三坐标或平台检测时，应按照图纸基准和约定支撑状态布置测点。除平面度和平行度外，还可结合装配需求检查导轨面高度差、定位孔距和驱动轴线关系。
首件装配验证不可省略
尺寸报告通过后，应使用实际导轨或等效检具验证安装状态。紧固顺序和螺栓力矩也会影响平台直线度。样件阶段发现的问题应回到基准、加工和测量环节闭环，而不是仅靠装配调整补偿。
常见问题 FAQ
1. 运动平台底座常用什么材料？
答：常见材料为6061、6082、7075等铝合金，也可能使用不锈钢或其他材料，具体以强度、重量和图纸要求为准。
2. 两条导轨面如何保证平行？
答：应围绕同一基准精加工，并使用足够测点检查平面度、高度差和平行度，不能只分别测量两个平面。
3. 长底座为什么会翘曲？
答：毛坯残余应力、材料去除不均、夹紧力和切削热都会引起翘曲，可通过粗精分离和重新找正降低风险。
4. 定位销孔什么时候加工？
答：通常在稳定基准建立后加工，并与关联安装孔在统一坐标系中完成，具体顺序取决于零件结构和装夹方案。
5. 阳极氧化会影响导轨安装吗？
答：膜厚可能影响配合孔、定位面和导轨接触面，应在加工前确认补偿或遮蔽保护要求。
6. 是否可以提供三坐标检测报告？
答：可根据客户要求规划关键尺寸、测点和报告格式，询价时应明确检测项目和抽检比例。
