本案例围绕MRI梯度线圈冷却模块中的铝合金水冷板展开。该零件通常安装在磁共振设备内部，用于带走线圈工作时产生的热量，结构上包含蛇形微流道、O形圈密封槽、进出水接口、沉孔安装位和大面积密封平面。水冷板看似是一块铝板，但它同时承担散热、密封和定位功能，任何流道毛刺、密封槽压伤或平面度失控，都可能影响冷却效率和长期运行可靠性。
一、零件结构与医疗设备应用特点
该类水冷板多采用6061或7075铝合金加工，材料导热性能好、重量轻，适合医疗影像设备内部紧凑空间。蛇形流道需要保证宽度、深度和转角过渡一致，避免局部阻力过大；外圈密封槽则要求槽宽、槽深、槽底粗糙度和圆角稳定，确保O形圈压缩量均匀。安装孔位与接口端面也要统一基准，便于模块装配后保持水路连接顺畅。
二、微流道铣削与薄板变形控制

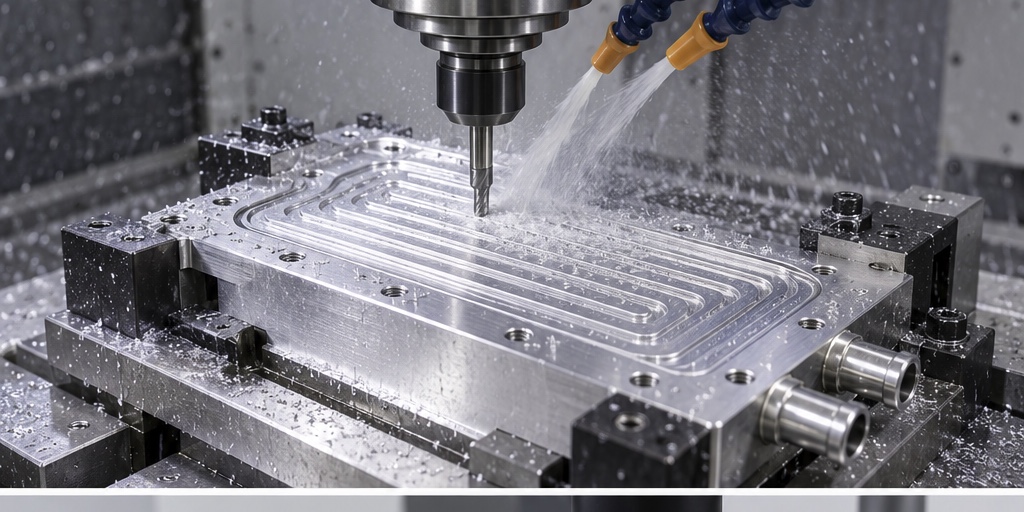

水冷板加工的难点在于流道长、槽窄、底面要求一致，同时板件面积较大，粗加工后容易释放内应力。工艺上通常先进行材料预处理和基准面精铣，再采用小刀具分层加工流道，最后精修密封槽和螺钉孔。装夹时要避免局部压紧造成板面变形，必要时使用真空吸附、均布压板或专用支撑治具。对蛇形转角区域，要控制刀具磨损和接刀痕，减少清洗后残留毛刺。
三、密封面、接口与清洁要求
密封槽和接口端面是水冷板的核心功能区。加工后应检查槽口倒角是否均匀，接口内孔是否有翻边，密封面是否存在压痕、划伤或砂粒残留。若后续需要阳极氧化，还要提前评估膜层对密封槽尺寸和螺纹孔的影响。清洗环节建议采用超声波清洗、压力吹净和目视复核，保证流道内部无铝屑、无残留液和无颗粒物。
四、检测与泄漏验证

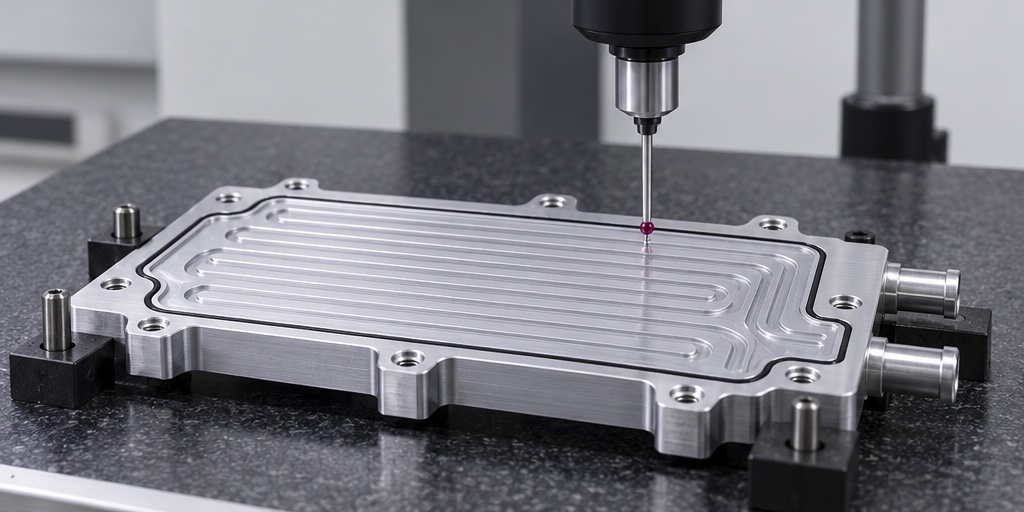

成品可通过三坐标检测孔位、槽宽、槽深、平面度和接口位置，也可结合气密或水压测试验证密封可靠性。对医疗影像设备使用的水冷板，批量生产时需要保留首件检测记录、关键尺寸抽检记录和外观清洁标准，确保每批零件在散热、装配和密封表现上保持一致。
五、案例总结
MRI梯度线圈铝合金水冷板加工的重点是“流道顺、密封稳、板面平、接口准”。通过合理装夹、分层精铣、密封槽复核、去毛刺清洗和泄漏检测，可以让零件满足医疗影像设备长期稳定运行的要求。
FQA
Q1：MRI水冷板常用什么材料？
常见材料为6061、6082或7075铝合金，具体根据导热、强度和表面处理要求选择。
Q2：蛇形微流道加工最容易出什么问题？
主要是槽底接刀痕、转角残留毛刺、槽深不一致和清洗不彻底。
Q3：O形圈密封槽需要重点检测哪些尺寸？
需要检测槽宽、槽深、槽底粗糙度、圆角和与安装孔的相对位置。
Q4：铝合金水冷板可以做阳极氧化吗？
可以，但密封面、螺纹孔和接口尺寸要提前评估膜层影响。
Q5：怎样确认水冷板不会漏液？
可按客户要求进行气密、水压或保压测试，并记录测试压力和时间。
Q6：可以按图纸定制不同流道结构吗？
可以，可根据流量、接口、板厚、表面处理和检测标准定制加工。
