眼科OCT设备内部的振镜支架属于典型光学运动支撑零件，体积小、结构紧凑，却要承载扫描镜片、电机轴承、定位销和线束避让等功能。支架通常采用铝合金加工并进行黑色阳极氧化，以降低杂散反光并提升外观一致性。莱图加在加工这类医疗光学零配件时，会重点关注轴承孔同轴、薄壁变形、定位孔位置和氧化前表面质量，因为这些细节会直接影响扫描组件装配后的平稳性和重复定位。
一、振镜支架的结构特点
振镜支架一般包含两侧轴承座、贯穿窗口、定位销孔、螺纹孔、减重槽和线束避让槽。轴承孔是核心功能位置，要求孔径、圆度、同轴度和表面粗糙度稳定。支架薄壁区域用于减重和避让，如果加工余量、压紧方式或刀路安排不当，容易产生振纹、变形和孔位漂移。对OCT设备来说，光路部件对安装角度十分敏感，支架孔位误差可能在整机调试时被放大。
二、夹具与刀路决定孔位稳定性

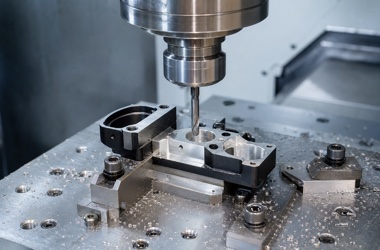

这类支架不建议用简单虎钳多次翻面完成。莱图加通常会先规划统一基准面和定位孔，再使用专用夹具保证薄壁区域受力均匀。粗加工阶段先释放余量，保留关键孔和轮廓精加工余量；精加工阶段集中完成轴承孔、定位孔和安装面。对于轴承孔，可采用钻孔、粗镗、精镗或铰削组合，避免孔口毛刺和孔壁拉伤。薄壁槽和窗口加工则需要控制刀具悬伸与切削参数，减少震动。
三、黑色阳极氧化前后的控制

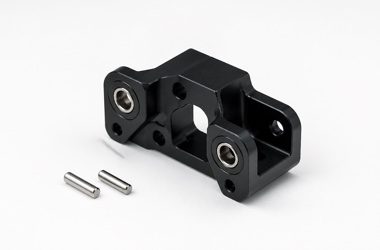

黑色阳极氧化不能掩盖加工缺陷。若支架表面存在刀痕、压痕、毛刺或夹伤，氧化后反而更明显。氧化前需要完成均匀倒角和清洁，避免孔口残屑带入表面处理流程。对轴承孔、定位孔等精密位置，应根据图纸判断是否需要保护或预留尺寸补偿。氧化后还要检查颜色一致性、孔口膜层堆积和装配孔通畅性，确保轴承、销钉和螺钉能够稳定装入。
四、检测与交付建议

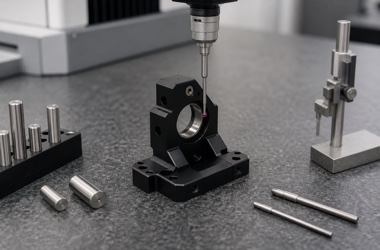

振镜支架检测应围绕功能基准展开。三坐标可用于确认轴承孔同轴、定位孔相对位置、安装面平面度和窗口轮廓；塞规、针规和粗糙度检测可补充验证装配细节。莱图加建议客户在来图时标注轴承孔与光路基准的关系，并说明表面处理后是否仍需保证孔径。这样可以在打样阶段就锁定工艺，减少后续装配调光和返修成本。
FQA：眼科OCT振镜支架加工常见问答
1. 振镜支架为什么重视轴承孔同轴？
轴承孔同轴直接影响振镜转轴平稳性，若偏差过大，装配后可能出现卡滞、偏摆或扫描角度不稳定。
2. 薄壁铝支架如何减少加工变形？
需要合理安排粗精加工、控制夹紧力，并使用贴合支撑的夹具，让薄壁区域在加工中受力均匀。
3. 黑色阳极氧化会影响孔径吗？
会有一定膜层影响，关键孔应提前确认氧化后尺寸要求，必要时采取保护、补偿或后处理方案。
4. 支架窗口边缘为什么要去毛刺？
窗口常用于避让光路、线束或运动件，毛刺可能划伤线束，也会影响清洁和装配可靠性。
5. 这类零件适合做三坐标检测吗？
适合。三坐标能更好确认轴承孔、定位孔和安装面之间的空间关系，比单独测孔径更能反映装配效果。
6. 打样前需要确认哪些图纸信息？
建议确认材料牌号、氧化颜色、关键孔公差、基准定义、装配件规格和是否需要检测报告。
