一、零件背景：镜筒隔圈决定光学组件的轴向位置

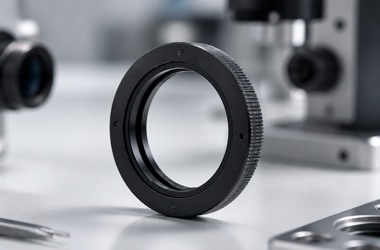

眼科OCT扫描头内部包含镜片、镜筒、支架和调焦结构，镜筒隔圈用于控制镜片或镜组的轴向间距，并辅助保证光路同轴。它通常是薄壁环形件，带有内孔台阶、消光结构、径向紧定螺孔和外缘滚花。零件很小，但轴向厚度、内孔同心度和表面反光控制会影响光学组件的定位稳定。
这类隔圈常用铝合金黑色阳极氧化，也可能使用不锈钢或黄铜发黑处理。莱图加在加工眼科光学设备零配件时，会把内孔、端面、台阶、螺孔和表面处理作为一个整体控制，因为任何一个环节漂移，都可能导致装配偏心、镜片压紧不均或杂散光增加。
二、加工难点：薄壁环件容易变形，黑色表面不能反光
镜筒隔圈的第一处难点是薄壁结构。装夹力过大时环件可能失圆，切削热或刀具让刀也会影响内孔圆度和端面平行度。第二处难点是轴向厚度，光学间距往往对厚度非常敏感，端面如果有毛刺或压伤，会改变实际装配距离。第三处是消光台阶和黑色表面，内壁需要减少反光，同时不能有颗粒、白点和划痕。
径向紧定螺孔也要关注。小孔若偏斜或毛刺残留，会影响螺钉顶紧和镜筒装配手感。滚花外缘用于旋拧或防滑，纹路过浅会影响操作，过深则可能造成外观不一致或清洁困难。
三、工艺方案：车削基准贯穿内外圆和端面

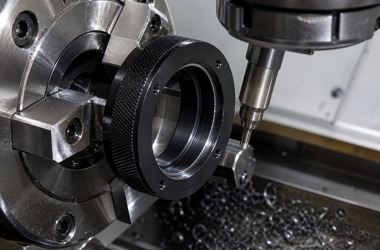

加工这类镜筒隔圈时，建议先用精密车削建立内孔、外圆和端面基准，再完成内台阶、端面厚度、径向小孔和外缘滚花。薄壁环件应使用软爪、弹性夹套或专用芯轴降低夹持变形。内孔精加工要保持刀具锋利，避免出现振纹和拉伤。
黑色阳极氧化前要确认内孔、端面和螺孔状态，处理后再检查表面均匀性和关键尺寸。对光学件而言，清洁包装同样重要，粉尘、切屑和硬颗粒都可能影响后续装配。
四、检测重点：同心、厚度、端面和表面一起验收

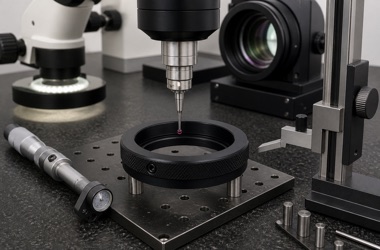

检测可使用三坐标、圆度仪、内径量表、高度规、影像仪和显微镜。关键项目包括内孔直径、内外圆同心度、轴向厚度、端面平行度、台阶深度、径向螺孔位置和表面外观。若客户提供镜筒或镜片模拟件，还可以进行试装验证，检查插入、旋紧和定位状态。
镜筒隔圈看似只是一个环，但它服务的是光路位置和装配重复性。稳定的车削基准、低变形装夹和表面控制，是这类医疗光学零件交付的核心。
FQA
1. OCT镜筒隔圈为什么常做黑色阳极氧化？
黑色表面有助于减少反光和杂散光，同时提升铝合金表面耐磨性和外观一致性。
2. 薄壁环件最容易出现什么问题？
常见问题是装夹变形、失圆、端面不平和内孔振纹，需要低应力装夹和精车控制。
3. 轴向厚度为什么重要？
厚度直接影响镜片或镜组间距，微小偏差都可能改变光学装配位置。
4. 径向紧定螺孔如何避免毛刺？
可通过合理钻孔参数、螺纹成形、显微去毛刺和清洗复检控制孔口与内孔交界处毛刺。
5. 光学隔圈检测需要哪些设备？
常用三坐标、圆度仪、内径量表、高度规、影像仪和显微镜，必要时配合装配检具。
6. 莱图加能做小批量光学环件吗？
可以，莱图加可配合车铣复合、阳极氧化、精密检测和小批量包装交付。
