一、结构特点和功能要求
本案例介绍一款用于骨科手术导航仪的7075铝合金光学标定座。该零件多用于固定光学标记球、反光靶或校准附件，是导航系统中建立空间坐标关系的重要结构件。零件通常呈L形或框架式轻量化结构，包含定位销孔、螺纹孔、基准平面、窗口减重槽和黑色阳极氧化外观面，对孔位精度、刚性和表面一致性要求较高。骨科导航设备需要在手术环境中稳定识别标定点。标定座上的销孔、螺纹孔和球头安装位会决定标记点的空间位置，若孔位偏差或基准面不稳定，可能导致校准误差放大。
二、加工难点：轻量化框架和多基准孔系

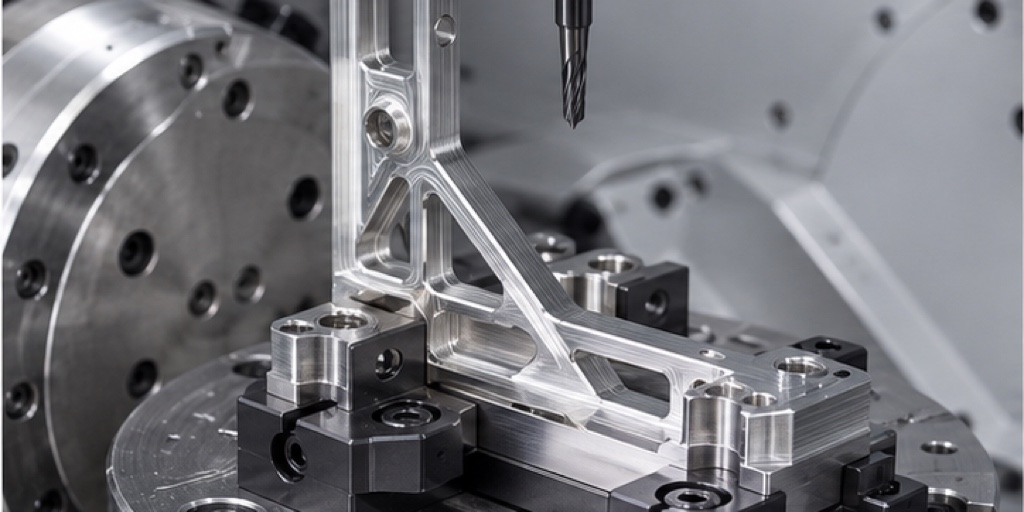

7075铝合金强度高、重量轻，适合做刚性较高的支架件，但加工后也需要注意应力释放和阳极氧化前的表面状态。此类零件常有细长筋、薄壁窗口和多方向孔系。加工时若装夹不合理，容易在开粗后产生轻微变形，影响后续孔位和基准面。莱图加通常会先确认装配基准和检测基准，再安排粗加工、时效或自然释放、半精加工和精加工。对于多面孔位，可使用四轴、五轴或多工位夹具减少重复装夹误差。
三、阳极氧化和检测控制
窗口和减重槽区域需要控制刀具接刀痕和内角过渡，避免尖角应力集中。螺纹孔加工要保证垂直度和有效牙深，定位销孔则重点控制孔径、孔距和圆柱度。黑色阳极氧化能提升外观一致性和耐腐蚀性，但膜层会对尺寸产生微小影响。检测项目包括定位销孔位置度、孔距、螺纹孔垂直度、基准面平面度、L形支架垂直度、窗口轮廓、外观倒角和氧化膜层状态。
FAQ：医疗器械零配件加工常见问答
问1：7075铝合金为什么适合导航仪支架？
答：7075强度高、重量轻，适合需要刚性和轻量化兼顾的医疗设备支架。
问2：光学标定座最关键的尺寸是什么？
答：定位销孔、标记球安装孔、基准面平面度和多孔之间的位置关系最关键。
问3：黑色阳极氧化会影响尺寸吗？
答：会有微小膜层影响，精密孔和配合面应提前确认是否遮蔽或预留尺寸。
问4：轻量化窗口加工要注意什么？
答：要控制变形、内角过渡、接刀痕和毛刺，避免影响刚性和外观。

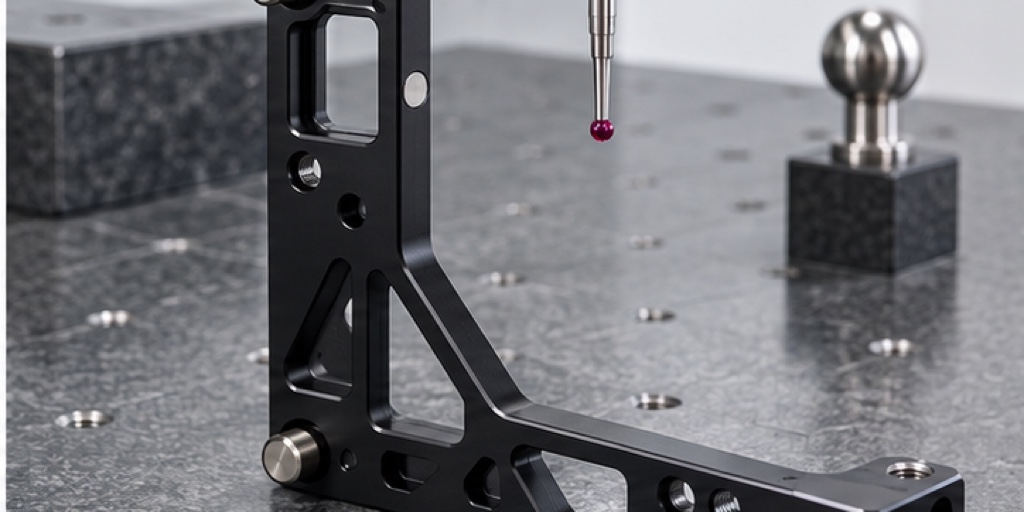

问5：为什么需要三坐标检测？
答：三坐标可复核多孔位和基准面的空间关系，帮助保证导航标定精度。
问6：小批量支架件能否带检测报告交付？
答：可以根据图纸要求提供尺寸检测、外观检查和关键孔位报告。
