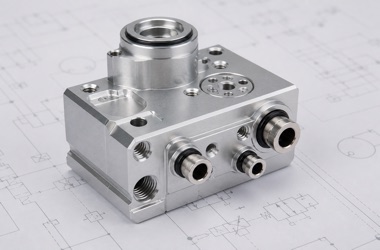

一、零件背景：气路歧管座影响无创血压模块的稳定性
监护仪无创血压模块需要完成充气、保压、泄压和压力采样，内部气路歧管座就是连接微型泵、阀体、压力传感器和软管接头的关键零配件。它不像外观件那样显眼，却直接关系到气路响应速度、密封可靠性和长期使用中的压力稳定。莱图加在承接此类医疗器械零配件加工时，会把它看作小型流体控制件管理，而不是普通铝合金块件加工。
这类气路歧管座常见特征包括微小横孔、竖向盲孔、密封圈槽、传感器安装面、软管接头孔和定位螺纹孔。图纸尺寸看似集中在一个小方块上，但孔与孔之间存在连通关系，任何一处毛刺、孔偏、槽底刀痕或端面不平，都可能导致漏气、压力波动或装配返工。因此，从工艺评审开始就要同时考虑尺寸精度、清洁度和气密性。
二、加工难点：小孔气路、密封槽和端面基准要同步控制
气路歧管座的第一处难点是深小孔和交叉孔。微孔钻削时容易发生钻偏、孔口翻边、内壁拉伤和断屑不畅，尤其当孔道互相贯通时，交汇处的细小毛刺很难靠肉眼发现。若毛刺脱落进入阀组或压力传感器区域，会影响气路动作和维护清洁。莱图加通常会在刀具寿命、进给节奏、冷却排屑和二次去毛刺上做专门安排。
第二处难点是O形圈密封槽。密封槽宽度、深度、槽底粗糙度和边缘倒角会影响压缩量，槽太浅容易压伤密封圈，槽太深又可能保压不足。第三处是阀体或传感器安装端面，端面平面度和孔位关系会影响装配贴合。对医疗监护类零件而言，稳定性往往来自多个小细节共同受控，而不是某一个单独尺寸合格。
三、工艺建议：先建立基准，再分层加工气路特征

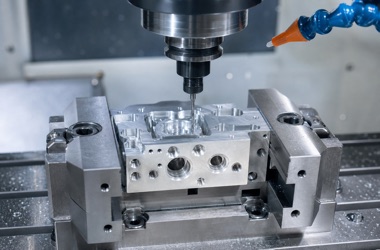

加工这类气路歧管座时，建议先完成毛坯基准面和外形定位，再以统一基准加工关键安装面、密封槽和气路孔。对交叉孔位，应提前规划钻孔顺序，优先保证主气路的直线度和孔口质量，再加工连通孔、螺纹孔和辅助倒角。密封槽加工可采用锋利小径刀具和稳定的切削参数，避免槽底形成明显振纹。
去毛刺环节不能只处理外缘。孔口、交汇气路、螺纹起牙处和密封槽边缘都要检查，必要时配合显微镜、内窥观察、超声波清洗和洁净包装。若零件后续需要阳极氧化，还要注意膜厚对孔径、槽宽和端面配合的影响，图纸评审阶段就应预留合理补偿，避免表面处理后装配变紧或密封失效。
四、检测重点：尺寸检测之外，还要做气密与清洁确认

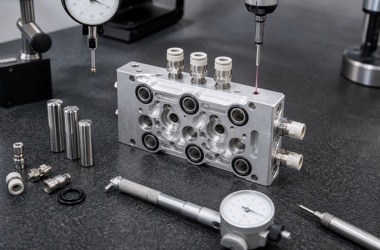

莱图加对监护仪气路歧管座通常会结合三坐标、针规、螺纹规、深度规和粗糙度检查，确认孔位、槽深、端面、接头孔和安装面关系。对有保压要求的零件，还应进行气密性或通气检查，验证气路是否连通、是否堵塞、是否存在微漏。小孔零件最怕“尺寸看着合格，使用时漏气或卡屑”，因此检测方案要贴近实际装配工况。
包装交付前还要确认表面无压伤、孔内无切屑残留、密封面无划痕。对于研发打样和小批量验证项目，莱图加会把首件检测结果反馈给加工工艺，帮助客户尽快确认结构是否适合量产。气路歧管座虽小，但它连接的是医疗监护设备的压力控制链路，精密加工、检测和清洁缺一不可。
FQA
1. 监护仪气路歧管座一般用什么材料？
常见材料有6061、7075铝合金、不锈钢和工程塑料，具体取决于重量、强度、表面处理、气密性和装配环境要求。
2. 小孔气路加工为什么容易出问题？
小孔钻削排屑空间有限，容易出现钻偏、孔口毛刺、内壁拉伤和交叉孔残屑，需要控制刀具、冷却、进给和清洁流程。
3. O形圈密封槽需要重点检测哪些尺寸？
主要检测槽宽、槽深、槽底平整度、边缘倒角和与安装孔的位置关系，这些因素会影响密封圈压缩量和保压效果。
4. 阳极氧化会影响气路歧管座装配吗？
会。氧化膜厚可能改变孔径、槽宽和配合面尺寸，精密孔和密封槽需要在加工前评估膜厚补偿。
5. 如何判断气路孔内是否残留毛刺？
可结合显微镜、内窥观察、通气检查、清洗后白布擦拭和气密测试确认，不能只依赖外观目测。
6. 莱图加能做研发打样和小批量加工吗？
可以。针对医疗器械零配件，莱图加可配合图纸评审、CNC加工、表面处理、检测和小批量交付。
