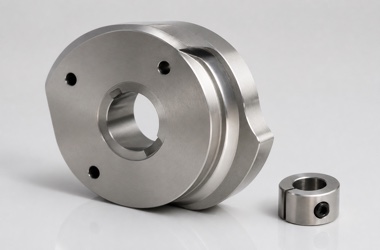

医用样本架升降机构常用于生化分析、免疫分析、样本前处理和自动化检测设备中。升降凸轮或偏心轮通过连续曲线轮廓带动滚轮、拨叉或连杆，实现样本架平稳上升、下降和定位。这个零件看似只是一个圆盘，实际要控制中心孔、键槽、偏心轮廓、侧面平行度和表面耐磨性。莱图加在加工此类医疗自动化零配件时，会重点关注运动曲线是否顺滑、中心孔跳动是否稳定，以及边缘是否有可能影响滚轮接触的毛刺。
一、升降凸轮的功能与风险
样本架升降凸轮通常安装在电机轴或传动轴上，中心孔和键槽用于传递扭矩，外部曲线轮廓用于控制升降位移。若曲线加工不连续，滚轮运行时可能出现冲击、噪声或卡顿；若中心孔与轮廓基准偏差过大，样本架每一圈运动都会产生重复误差。对于医疗检测设备而言，样本架运动不稳会影响吸样位置、扫码高度或试管定位，因此凸轮零件必须按运动件标准管理。
二、曲线轮廓加工要点

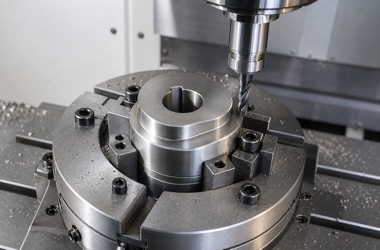

加工升降凸轮时，先要确定中心孔、端面和键槽的基准关系。粗加工可先去除大余量，保留外轮廓和槽位精加工余量；精加工时再使用稳定装夹和连续刀路完成曲线轮廓。对凸轮沟槽或外圆工作面，刀痕方向、接刀位置和表面粗糙度都要控制，避免滚轮接触时产生台阶感。若材料为不锈钢或调质钢，还要关注刀具磨损和热变形，必要时安排热处理后的精加工或磨削修正。
三、中心孔、键槽与表面状态
中心孔是凸轮旋转基准，孔径、圆度、同轴度和端面跳动都会影响运动轨迹。键槽加工需要避免槽口毛刺和槽底尖角，保证装配后不会顶住轴键或产生偏摆。凸轮工作面应保持顺滑过渡，边缘倒角要均匀，既不能残留锐边，也不能破坏有效曲线。莱图加会在过程检验中关注孔口、沟槽、定位孔和外轮廓交界处，防止微小毛刺在设备长期运行中变成磨损源。
四、轮廓检测与批量一致性

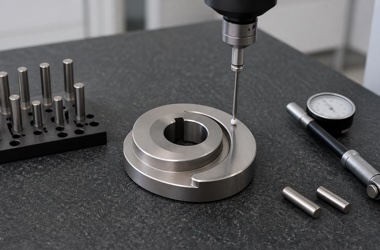

升降凸轮不能只量外径和孔径。三坐标或轮廓检测可沿曲线采点，确认关键角度位置的半径、升程和过渡段是否符合图纸。中心孔跳动可结合检具、芯轴和三坐标验证。批量生产时，首件检测结果应反馈到刀补和夹具定位中，后续按关键角度、孔径和表面质量抽检。对客户来说，稳定的凸轮零件能减少整机调试时间，让样本架升降动作更安静、更平顺。
FQA：医用样本架升降凸轮加工常见问答
1. 升降凸轮最关键的尺寸是什么？
中心孔、键槽和曲线轮廓最关键。中心孔决定旋转基准，曲线轮廓决定升降位移和运动平顺性。
2. 为什么不能只检查凸轮外径？
凸轮工作面是变化曲线，单一外径不能反映各角度升程，需要按轮廓曲线或关键点位置检测。
3. 中心孔跳动会带来什么问题？
中心孔跳动会让凸轮旋转轨迹偏摆，造成样本架升降高度不稳定，严重时会出现卡顿或噪声。
4. 凸轮工作面需要多高粗糙度？
具体取决于图纸和接触方式。与滚轮接触的工作面通常要求顺滑无接刀台阶，必要时要提高精加工或抛光标准。
5. 键槽毛刺为什么要重点处理？
键槽毛刺会影响轴键装配，可能导致凸轮装不正、锁紧不牢或拆装困难。
6. 小批量凸轮加工如何保证一致性？
需要固定中心孔基准、统一夹具定位，首件检测轮廓曲线，并对刀具磨损和关键角度尺寸进行过程抽检。
