手术显微镜调焦滑台承载光学组件并完成小行程精密移动。导轨安装面、丝杆螺母座、轴承孔和定位基准之间的关系决定运行阻力、回程间隙和重复定位。加工必须控制平面度、平行度、同轴度和装配后的微动表现。
基准与导轨面

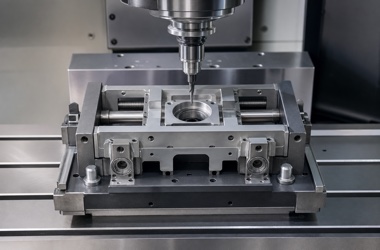

滑台常用铝合金，粗精加工分开并释放应力。以稳定底面建立基准，同一装夹完成成对导轨安装面和定位孔，精加工后在自由状态复测平面度与平行度。
丝杆轴线与轴承孔

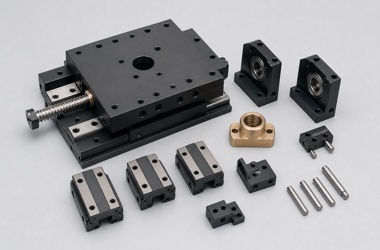

螺母座高度、两端轴承孔和导轨方向需保持平行或同轴。孔径之外还要检测圆度、同轴度和端面垂直度，避免丝杆偏载和运行阻力波动。
装配与微动检测

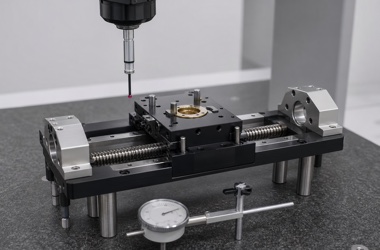

阳极氧化前保护导轨贴合面与轴承孔。装配后测试全行程直线度、回程间隙、启动阻力、定位和重复定位，并在不同方向与负载下记录数据。
常见问题 FAQ
Q1：导轨面只控制平面度够吗？
A：不够，还要控制两面平行和与丝杆轴线关系。
Q2：滑台为何会卡滞？
A：导轨不平行、丝杆偏轴或预紧过大都可能导致。
Q3：薄铝件怎样减少变形？
A：对称去料、均匀支撑、轻夹并松夹复测。
Q4：阳极氧化会影响精度吗？
A：会，需要遮蔽或尺寸补偿。
Q5：为什么要测回程间隙？
A：它直接影响换向后的调焦定位。
Q6：询价需提供什么？
A：行程、载荷、导轨丝杆型号、定位精度、材料和表面处理。
结语
调焦滑台需通过导轨面、丝杆轴线和装配微动测试的闭环控制实现平稳精准运行。
