一、零件背景：丝杆螺母支架决定注射推进的直线稳定
注射泵通过丝杆、螺母、导向杆和推块实现精准推进，丝杆螺母支架用于固定传动螺母并连接导向结构。它通常包含中心螺母孔、两侧导向孔、安装脚、避让槽和螺纹固定孔。零件体积不大，但中心孔与导向孔的位置关系会直接影响推杆运动是否平顺，进而影响设备推进稳定性和维护手感。
这类支架常用6061铝合金、7075铝合金或不锈钢加工。莱图加在加工注射泵传动类医疗器械零配件时，会重点评估中心孔同轴度、导向孔平行度、底面平面度、螺纹孔位置和边缘去毛刺。支架如果加工偏斜，装配时可能短时间内看不出问题，但长时间运行会出现异响、磨损或推力波动。
二、加工难点：中心孔、导向孔和底面基准互相牵制
中心螺母孔需要保证圆度、尺寸和端面垂直度，螺母压入或锁紧后不能偏摆。两侧导向孔要与中心孔保持平行，否则导向杆与丝杆之间会产生夹角。安装底面也很关键，底面不平会让整个支架装上后产生倾斜。对于桥式结构，开槽和减重位置还可能降低局部刚性，加工中要防止振动。
孔口和槽口毛刺同样不能忽略。导向孔内的微小毛刺会刮伤导向杆，螺纹孔毛刺会影响锁紧手感，避让槽锐边则可能干涉线束或相邻零件。
三、工艺方案：以底面和中心孔建立统一基准

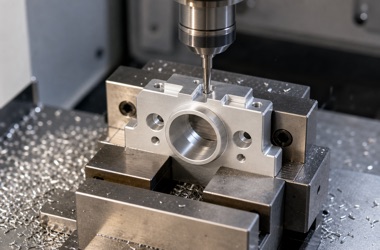

建议先加工底面和定位面，再加工中心孔、导向孔、安装脚和避让槽。中心孔可根据公差选择精镗、铰孔或车铣复合加工，导向孔应尽量在同一基准下完成。若零件需要阳极氧化，要提前考虑孔径和螺纹的膜厚影响。
莱图加会在首件阶段重点确认孔位关系和装配手感，必要时用模拟丝杆和导向杆做滑动验证。对批量件，刀具磨损和夹具定位要持续检查，避免后段批次尺寸漂移。
四、检测重点：用传动关系验证几何精度

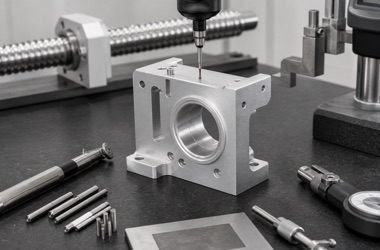

支架检测可结合三坐标、内径量表、针规、高度规、螺纹规和专用检具。重点确认中心孔尺寸、导向孔平行度、孔距、底面平面度、安装孔位置和槽口去毛刺。若客户提供丝杆螺母和导向杆样件，可做装配滑动测试。
注射泵支架的加工重点，是让中心传动和两侧导向保持稳定关系。只有尺寸、装配和运动验证同时通过，零件才算真正可用。
FQA
1. 注射泵丝杆螺母支架常用什么材料？
常用6061铝合金、7075铝合金或不锈钢，选择取决于重量、刚性、表面处理和装配结构。
2. 中心孔同轴度为什么重要？
中心孔关系到丝杆螺母位置，偏心会导致推杆运动发涩、磨损或推力不稳定。
3. 导向孔平行度如何控制？
应使用统一基准和稳定装夹加工，并通过三坐标、针规或专用导向杆检具验证。
4. 阳极氧化会影响导向孔吗？
会，膜厚可能让孔径变小，精密导向孔需要提前评估补偿或处理后复修。
5. 支架装配前为什么要去毛刺？
孔口和槽口毛刺会刮伤导向杆、影响螺钉锁紧，也可能造成运动卡滞。
6. 莱图加能做传动支架小批量吗？
可以，莱图加可配合图纸评审、CNC加工、表面处理、检测和小批量交付。
