医用超声刀换能器前盖通常位于手柄前端或换能器连接区域，承担压紧、定位、传力和密封作用。零件尺寸不大，却要同时满足钛合金轻量化、内螺纹旋合、端面密封和装配同轴等要求。莱图加在承接这类医疗器械零配件加工时，会把它视为功能连接件处理，而不是普通圆套。前盖一旦内孔偏心、螺纹发涩或密封面有细小振纹，可能影响后续装配手感，也会影响超声能量传递组件的稳定性。
一、零件结构与加工重点

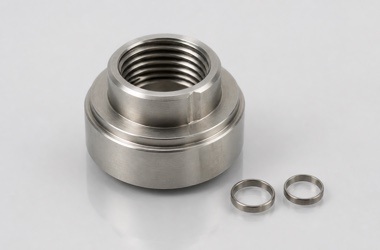

这类钛合金前盖常见结构包括外圆台阶、内螺纹、止口台阶、密封端面、环形槽和倒角。外圆用于与手柄外壳或绝缘件配合，内螺纹用于锁紧换能器或连接套，密封端面则关系到压紧后的贴合效果。钛合金强度高、导热差，切削时容易积热和粘刀，若刀具不锋利，内螺纹牙型会出现拉伤，薄壁位置也容易产生弹性变形。加工前需要明确装配基准，避免外圆、内孔和端面各自合格却组合后不同轴。
二、内螺纹与密封面的工艺控制

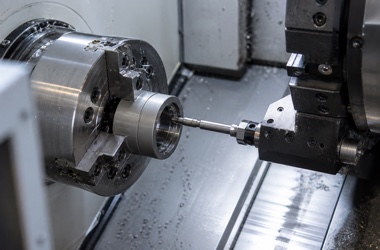

内螺纹加工建议在稳定夹持下完成钻孔、镗孔、倒角和螺纹加工，先保证底孔圆度和轴线，再控制牙型深度。螺纹刀具需要保持锋利，并配合合适切削油，减少钛屑粘附。密封端面则应安排在精车阶段一次完成，控制端面跳动、粗糙度和刀纹方向。若端面后续需要与密封圈、陶瓷片或金属垫圈接触，不能留下环状毛刺或压伤。
三、去毛刺、清洁与检测

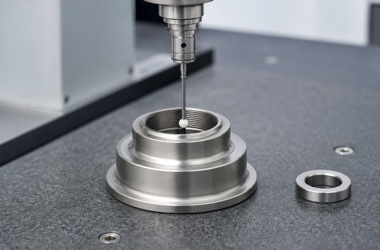

医疗器械连接零件对细节要求很高。前盖的内螺纹入口、密封端面边缘、环形槽底和外圆台阶根部都容易残留微毛刺。莱图加通常采用轻量化去毛刺方式，避免把有效棱边倒得过大。检测环节会结合螺纹规、内径量具、轮廓仪和三坐标，确认螺纹旋合、内外圆同轴、端面跳动和关键台阶高度。表面检查同样重要，钛合金零件若有碰伤或深划痕，可能在装配后形成局部应力集中或密封不良。
四、莱图加加工建议
如果图纸中同时出现薄壁、内螺纹、密封面和高同轴要求，建议在来图评审阶段就明确关键装配面、检测基准和表面处理要求。钛合金前盖不宜只按单个尺寸报价和加工，应把刀具寿命、热变形、螺纹试配、清洁包装一并纳入过程控制。莱图加可根据客户图纸进行小批量打样和批量加工，围绕材料、结构、尺寸公差和检测方式给出可制造性建议。
FQA：医用超声刀钛合金前盖加工常见问答
1. 钛合金前盖为什么容易出现螺纹发涩？
钛合金导热差且易粘刀，内螺纹加工时若底孔、刀具或润滑控制不好，牙型会拉毛，旋合时就会发涩。
2. 密封端面主要检查哪些项目？
重点检查端面平面度、端面跳动、粗糙度、压伤和毛刺，必要时结合三坐标或轮廓仪确认。
3. 薄壁前盖如何减少变形？
需要控制夹持力，分粗精加工留量，并在精加工时减少切削热和刀具挤压，避免松夹后尺寸回弹。
4. 内外圆同轴度为什么重要？
前盖通常与换能器组件同轴装配，若内外圆偏心，可能影响连接稳定性和端面贴合。
5. 这类零件需要做表面处理吗？
是否处理取决于图纸和使用环境。钛合金本身耐腐蚀，但仍需关注表面粗糙度、清洁度和外观保护。
6. 来图加工前需要提供哪些信息？
建议提供材料牌号、公差、表面粗糙度、螺纹规格、密封面要求、批量和检测标准，便于快速评估工艺。
