一、零件背景：夹座保护的是探头线缆长期弯折寿命
医用超声探头在使用和消毒周转中会频繁移动，探头线缆根部最容易受到弯折、拉拽和扭转。线缆应力释放夹座通常安装在探头尾端、转接壳体或设备线缆固定区，用来限制线缆弯曲半径，并把外力分散到壳体和软胶嵌件上。这个零件不直接参与成像，但它影响探头耐用性、外壳装配间隙和维修更换体验。

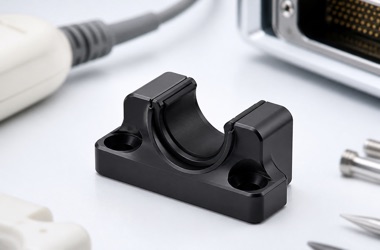

这类夹座常见材料为6061或7075铝合金，也可能使用不锈钢或工程塑料。铝合金夹座多会做黑色阳极氧化，既提升耐磨性，也便于与设备外观协调。莱图加在加工此类医疗器械零配件时，会重点关注弧形线槽半径、软胶嵌件槽宽度、沉头孔位置、装配端面平面度和倒角手感，避免装机后压伤线缆或出现壳体干涉。
二、加工难点：弧形线槽不是简单铣一个圆弧
夹座的弧形线槽要与线缆外径和软胶护套配合，槽半径过小会形成夹伤点，过大则不能稳定限位。槽底如果有明显刀纹、接刀台阶或锐边，在长时间振动和弯折中可能磨损护套。沉头孔的位置同样关键，孔位偏差会让夹座锁紧后产生偏压，导致两侧间隙不均或一端翘起。
如果夹座需要阳极氧化，还要考虑膜厚对嵌件槽和螺钉孔的影响。小槽过窄时，表面处理后软胶件可能装不进去；沉孔边缘氧化后若未充分倒角，装配时也容易刮伤螺钉或壳体。对医疗设备用零件来说，表面不能有磕碰、白斑和明显划痕，包装前还要注意隔离保护。
三、工艺方案：以线槽基准和安装面为核心组织加工

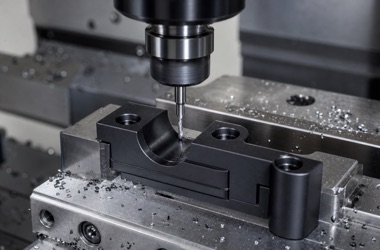

莱图加通常会先加工基准面和安装孔，再以稳定夹具完成弧形线槽、嵌件槽、沉孔和外形倒角。弧形槽适合使用球刀或成型刀分层精加工，减少槽底振纹；沉头孔则需要控制孔口圆度和深度一致性。若零件分左右件或上下半夹结构，还要检查成对件的轮廓贴合和螺钉锁紧后的夹持间隙。
去毛刺环节要克制。线槽边缘需要圆润，但不能过度扩大槽宽；沉孔边缘要无锐边，但不能破坏螺钉贴合面。对批量件，首件检测结果会反馈到刀补和表面处理补偿中，保证后续每一批装配手感一致。
四、检测重点：半径、孔位、槽宽和外观一起验收

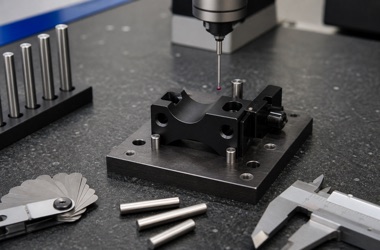

夹座检测可结合三坐标、半径规、针规、深度规、卡尺和模拟线缆检具。重点确认弧形线槽半径、嵌件槽宽度、沉头孔位置与深度、安装面平面度、螺钉孔通止和边缘倒角。若客户提供线缆或软胶护套样件，可进行装配试夹，观察是否压伤、滑移或干涉。
这类夹座虽小，却处在线缆受力传递路径上。加工时把槽形、孔位、表面和装配验证放在同一套质量闭环里，才能让医疗设备零配件在长期使用中保持稳定。
FQA
1. 超声探头线缆夹座常用什么材料？
常见材料有6061铝合金、7075铝合金、不锈钢和POM等工程塑料，选择取决于强度、重量、外观和装配环境。
2. 弧形线槽为什么要控制半径？
半径直接影响线缆受力和弯折寿命，槽太紧会压伤护套，槽太松则无法有效限位。
3. 黑色阳极氧化会改变尺寸吗？
会有膜厚影响，嵌件槽、沉孔和配合面需要在加工前评估补偿，避免处理后装配发紧。
4. 夹座去毛刺要注意什么？
线槽和沉孔边缘要圆润无锐边，但不能过度倒角，防止改变线缆接触面和螺钉贴合状态。
5. 如何验证夹座不会压伤线缆？
可用模拟线缆或客户样件做试夹，检查接触印痕、夹持间隙、锁紧手感和弯折避让。
6. 莱图加能做小批量夹座打样吗？
可以，莱图加可根据图纸和样件需求配合CNC加工、阳极氧化、检测和小批量交付。
