一、零件背景：试纸条推送叉臂决定样本检测节拍
全自动尿液分析仪需要把试纸条稳定送入取样、反应和读取位置，试纸条推送叉臂就是其中常见的运动执行零配件。它通常与导轨、同步带、丝杆或摆臂机构配合，负责托住、分离或推送试纸条。零件尺寸不大，但叉尖间距、导向槽平行度、销孔位置和表面毛刺会直接影响上料顺畅度。一旦叉臂刮伤试纸条或推送偏斜，设备就可能出现卡纸、掉条或检测节拍不稳定。
这类叉臂常用POM、PEEK、铝合金或不锈钢材料。塑料件强调低摩擦、轻量和不划伤耗材，金属件则强调刚性、寿命和尺寸稳定。莱图加在医疗器械零配件加工中，会根据图纸材料、接触位置和装配动作，评估刀具锋利度、夹持方式、去毛刺边界和检测方案，避免把运动件做成只有尺寸合格、装机却不顺畅的零件。
二、加工难点：薄叉尖容易变形，导向槽不能有刮边
推送叉臂的第一处难点是薄壁叉尖。叉尖需要进入试纸条或载条片之间的狭小空间，间距过窄容易夹伤，间距过宽又可能推不稳。薄叉尖在加工中容易因装夹力、切削热或刀具让刀产生轻微翘曲，表面边缘若有毛刺，会在反复运动中刮伤耗材。对这类零件，不能只看二维外形，还要关注叉尖厚度、平行度和尖端圆角。
第二处难点是导向槽和销孔。导向槽如果宽度不均、槽底有台阶或侧壁粗糙，运动时会出现发涩、摆动或异响。销孔与叉尖基准的相对位置决定推送轨迹，孔位偏差会被机构放大。若材料为POM或PEEK，还要注意加工应力释放后的尺寸变化；若材料为铝合金，还要考虑阳极氧化膜层对槽宽和孔径的影响。
三、工艺建议：用低应力装夹和锋利刀具保护功能边

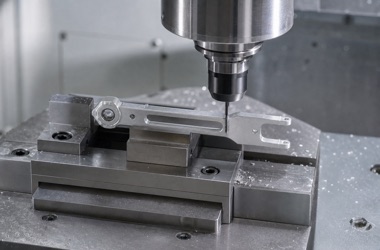

加工试纸条推送叉臂时，建议先建立基准平面和定位孔，再完成外形、导向槽、叉尖和轻量化孔。薄壁区域尽量采用分层小余量加工，减少一次切削带来的变形。夹具应尽量支撑叉臂背面，避免局部夹紧造成叉尖翘曲。对塑料材料，刀具要锋利，切削热要低；对铝合金零件，则要控制精加工刀纹和表面处理前后的尺寸补偿。
去毛刺是这类医疗检测设备零配件的重点。叉尖端部、导向槽口、销孔边缘和轻量化窗口都要处理干净，但不能过度倒角。过大的倒角会改变推送接触面，导致试纸条受力点变化。莱图加通常会把去毛刺要求写入工艺卡，并通过首件确认边缘手感和显微外观，让批量件保持一致。
四、检测重点：模拟装配比单纯量尺寸更可靠

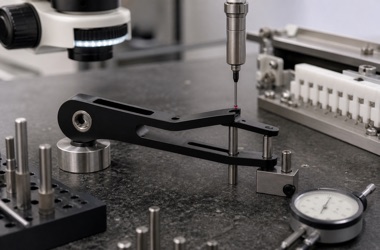

推送叉臂的检测可结合三坐标、影像仪、针规、高度规和专用检具。关键尺寸包括叉尖间距、叉尖厚度、导向槽宽度、销孔位置、整体平面度和端部圆角。若客户提供试纸条或模拟治具，还可以做插入、推送和回位检查，用真实动作验证零件是否刮边、卡滞或晃动。
对研发打样项目，莱图加也会关注结构是否便于加工和稳定量产。例如过深窄槽是否需要改成两段加工，尖角是否可改为小圆角，薄叉尖是否需要增加临时工艺连接位。提前把加工风险反馈给客户，可以减少后续试装返修和整机调试时间。
FQA
1. 试纸条推送叉臂适合用POM还是铝合金？
如果更关注低摩擦和不刮伤耗材，POM较常见；如果需要更高刚性、寿命和安装强度，可考虑铝合金或不锈钢。
2. 薄叉尖加工为什么容易变形？
薄叉尖刚性弱，受装夹力、切削热和刀具让刀影响明显，需要低应力装夹、分层加工和稳定支撑。
3. 导向槽边缘可以倒大圆角吗？
不建议随意加大。导向槽圆角会影响接触位置和运动间隙，应按图纸或装配需求控制，避免过度去毛刺。
4. 如何验证叉臂不会刮伤试纸条？
除尺寸检测外，可配合样条或模拟治具做插入、推送、回位和表面接触检查，确认边缘无刮伤风险。
5. 塑料叉臂加工后尺寸会变化吗？
部分塑料材料存在应力释放和吸湿变化，加工时要控制热量和余量，必要时安排稳定化后复测。
6. 小批量试制需要提供哪些资料？
建议提供2D图纸、3D模型、材料要求、关键尺寸、装配说明和样件用途，便于评估加工与检测方案。
