一、阀芯结构与气路控制功能
本案例围绕呼吸机气路比例阀中的PEEK阀芯展开。比例阀芯用于调节气体流量和响应速度，结构通常包含多级外圆、环形槽、微小径向孔、轴向通孔和端面倒角。PEEK材料耐温、耐化学性好、强度高，适合医疗气路中的轻量化精密零件，但它对刀具锋利度、排屑和毛刺控制十分敏感。PEEK比例阀芯的外圆台阶通常与阀体孔、密封圈或导向套配合，径向微孔负责气体计量，环槽用于导流或安装密封件。若外圆同轴度不足，阀芯在动作过程中可能出现卡滞；若微孔孔口存在毛刺，则会改变流量截面，影响呼吸机气路调节的一致性。

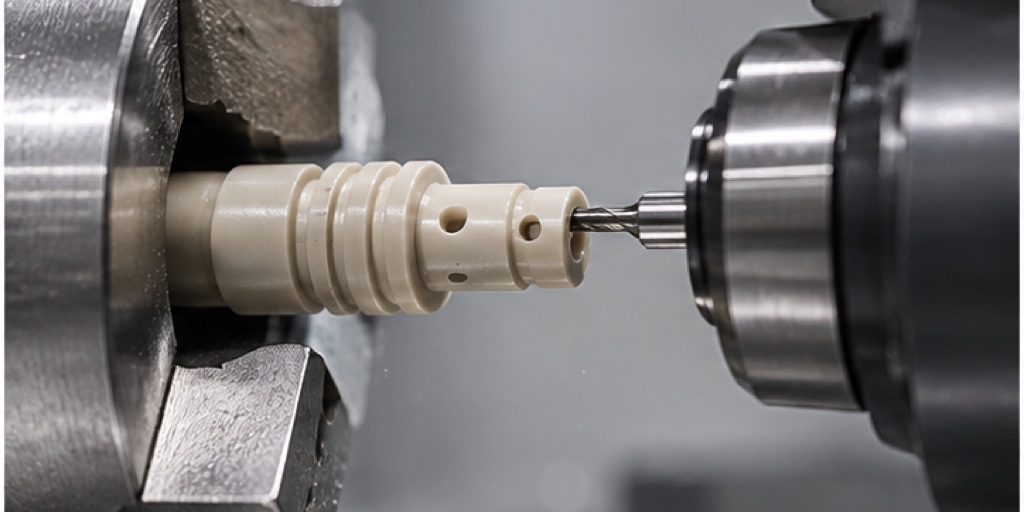

二、加工难点：微孔、槽口和材料弹性
PEEK虽然比普通塑料更稳定，但加工中仍可能出现让刀、拉丝、孔口翻边和局部发热。莱图加加工此类阀芯时，会使用锋利刀具和稳定夹持，先完成外圆基准，再加工环槽、端部台阶和微孔。微孔加工要控制钻尖状态、进给节奏和排屑路径，避免孔内残屑堵塞或孔口毛刺卷边。对于径向孔与轴向通孔相交的结构，需要关注交叉孔处的毛刺。传统手工去毛刺容易破坏孔口尺寸，因此更适合采用显微去毛刺、柔性刷、气流清洁和超声清洗组合方式。

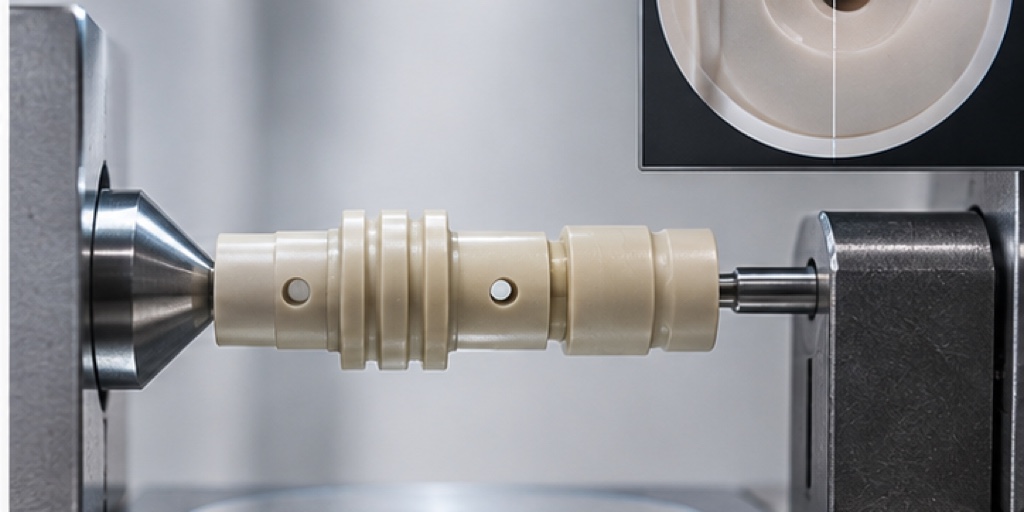

三、检测与清洁
比例阀芯的检测重点包括外圆尺寸、同轴度、槽宽槽深、径向孔孔径、孔位角度、通孔连通性和外观毛刺。对于微孔，除针规或光学测量外，还可结合显微镜观察孔口边缘状态。医疗气路零件还需要控制油污、塑料碎屑和粉尘残留，包装前应完成清洁确认。批量加工前先做首件流道、外圆和槽口确认，再通过过程抽检控制刀具磨损。
FAQ：医疗器械零配件加工常见问答
问1：PEEK阀芯为什么适合医疗气路？
答：PEEK强度高、耐温耐化学性好，且重量轻，适合要求稳定和洁净的气路部件。
问2：微孔加工为什么容易影响流量？
答：孔径、孔口毛刺和交叉孔残屑都会改变有效通道截面，从而影响气体流量一致性。
问3：PEEK材料加工如何减少拉丝？
答：需要锋利刀具、合适转速进给、及时排屑和低热量切削，孔口再进行显微去毛刺。
问4：阀芯同轴度不良会造成什么影响？
答：可能导致阀芯运动卡滞、密封不均或调节响应变差。
问5：医疗气路零件清洁如何控制？
答：加工后应去除油污、碎屑和粉尘，必要时进行超声清洗、气吹和包装前复检。
问6：是否可以按样件反向优化工艺？
答：可以结合样件、图纸和装配要求评估材料、刀具路径和检测方案。
