围绕骨科手术导航系统钛合金参考架、定位环和锁紧支柱，介绍薄壁槽、基准孔、螺纹及检测控制要点。
应用背景
骨科手术导航设备需要将术前影像坐标准确转换到术中空间，参考架承担定位、锁紧和追踪标记安装任务。零件既要轻量，又要在反复装夹、消毒和碰撞后保持基准稳定。钛合金强度高、导热系数低，薄壁结构在加工中容易产生热变形，因此加工方案要从材料、装夹和检测一体规划。
结构与材料
常用材料为TC4或同等级医用钛合金，主体由长条连接梁、环形定位孔、锁紧支柱和安装螺纹组成。图纸评审时应先确认定位孔轴线、基准面和标记安装孔的相互关系，再判断槽宽、壁厚和圆角是否有足够刀具空间。对于与导航球座配合的孔位，应明确有效长度和倒角，避免装配时产生干涉。
加工工艺

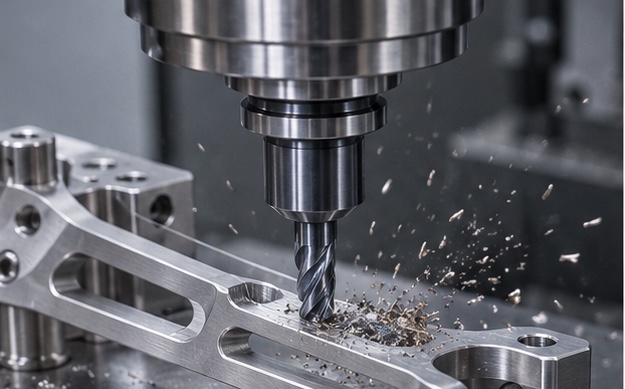

建议采用五轴或四轴联动完成外形、长槽和多面孔系，首道工序预留均匀余量，粗加工后安排稳定化停放，再进行半精加工。钛合金切削要控制切深、进给和冷却，避免刀尖积热导致孔口拉伤。定位孔可采用钻削、扩孔和精铰组合，螺纹孔使用刚性攻丝并预留去毛刺工序；薄壁连接梁应采用软爪或定制支撑，减少夹紧变形。
精度与检测
关键控制项目包括定位孔位置度、孔径圆度、环形基准同轴度、长槽宽度和支柱螺纹有效深度。首件可用三坐标建立基准系，配合针规、气动量仪检查孔径，再用轮廓仪确认槽底圆角。检测时应在恒温环境中完成，装夹姿态与加工基准保持一致；批量件要保留首件、巡检和终检记录，确保追踪标记装配后的坐标重复性。
表面与洁净
钛合金件可按图纸选择喷砂、钝化或微弧氧化等处理，处理前必须保护定位孔和螺纹。完成后采用中性清洗剂、纯水漂洗和无尘干燥，避免残留切削液进入孔槽。包装宜使用独立洁净袋并标注批次，方便后续灭菌验证与质量追溯。
常见问题 FAQ
问1：钛合金参考架适合用什么加工设备？
答：外形和长槽建议使用四轴或五轴加工中心，孔系和螺纹可在同一基准下完成，以减少重复装夹带来的位置误差。
问2：定位孔位置度如何验收？
答：以图纸指定的基准面和基准孔建立坐标系，用三坐标测量孔中心位置度，并用功能检具复核装配状态。
问3：薄壁长槽加工怎样避免变形？
答：采用分层去料、对称走刀和软支撑，粗加工后留出均匀余量，待应力释放后再精加工。
问4：钛合金螺纹是否需要表面处理？
答：需要根据配合副和消毒要求确定，通常保护螺纹后进行钝化或氧化，处理后复测通止规。
问5：小批量首件需要提供哪些资料？
答：建议提供三维模型、二维图纸、材料牌号、关键尺寸公差、表面处理和洁净包装要求，便于快速评审。
