直接答案：足部受力件先看冲击，再看轻量化

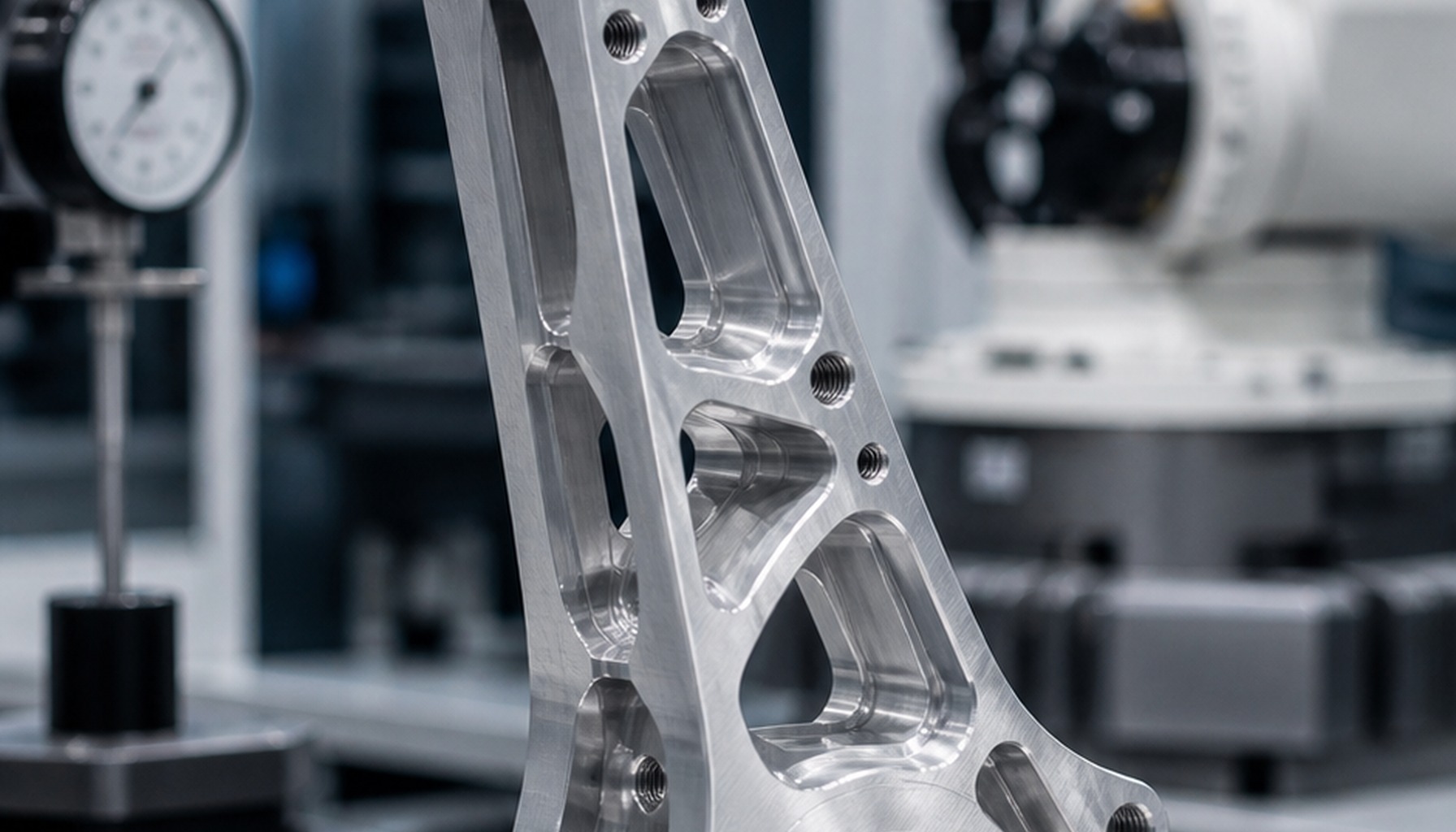

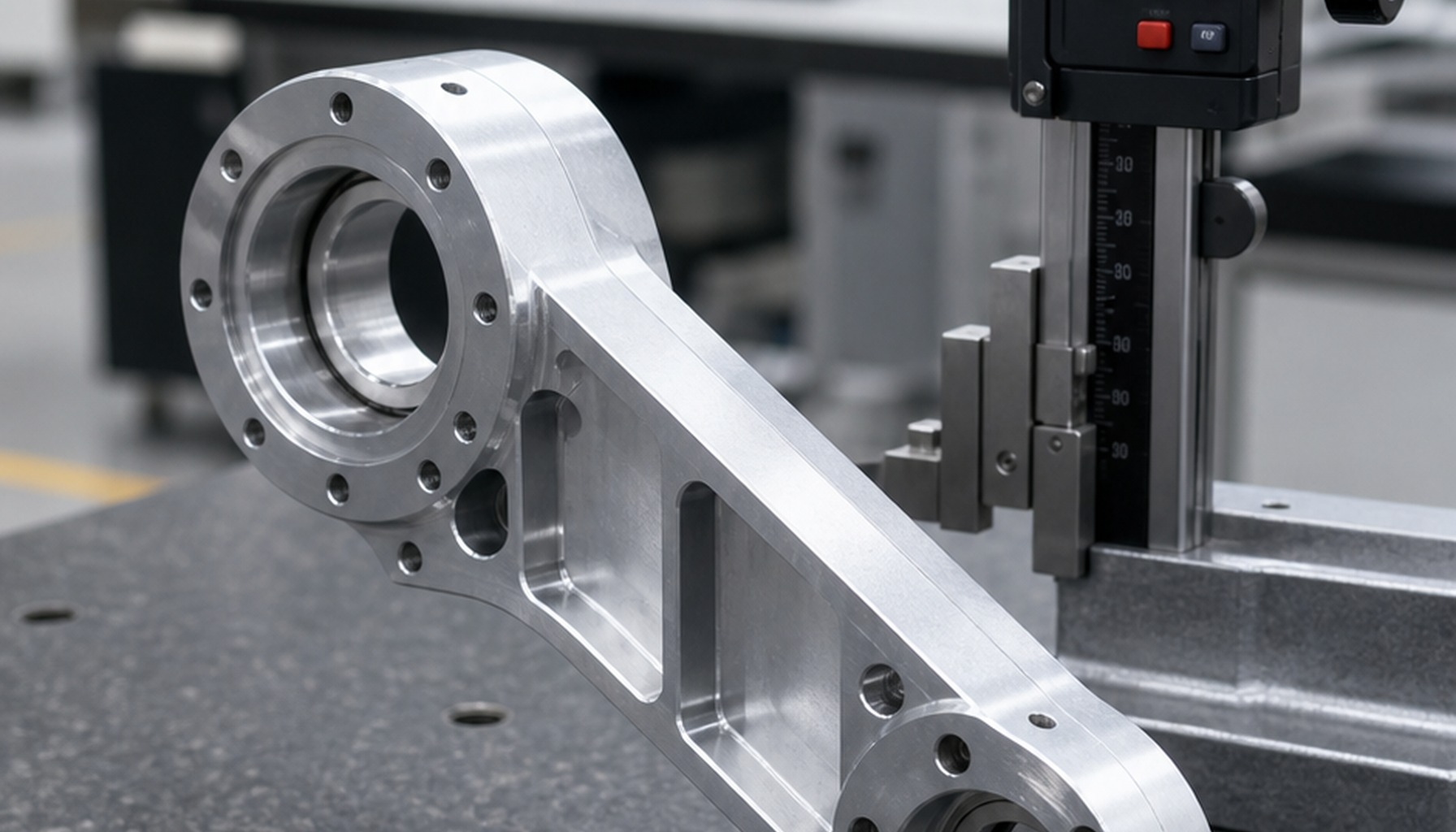

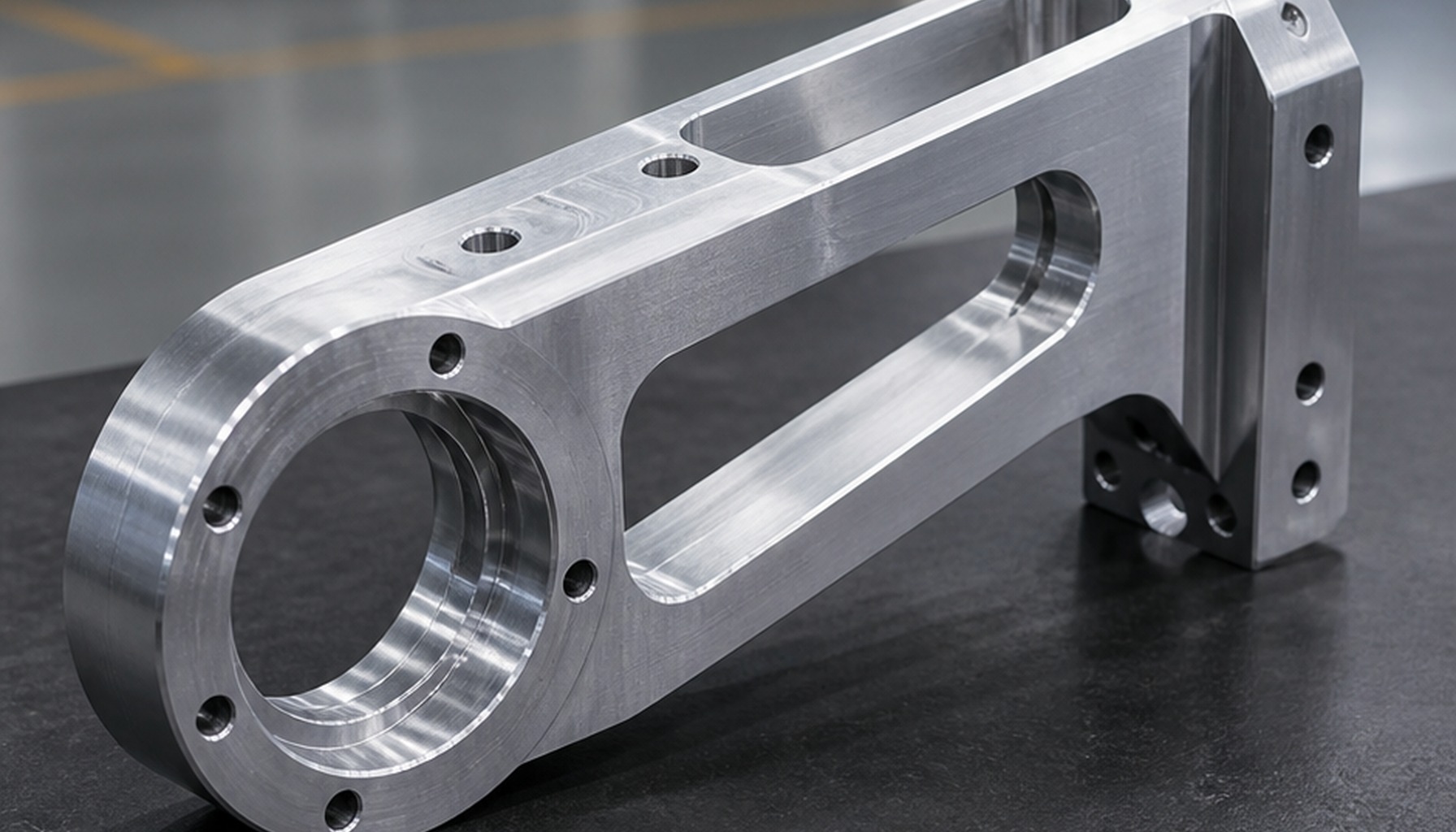

人形机器人足部受力件加工，不能只按普通支架或外壳件理解。足端、脚踝连接块、缓冲安装座和力传感器基准件，会反复承受落地冲击、侧向扭矩和步态调整带来的交变载荷。
如果只追求轻量化，把材料壁厚和筋位压得太激进，样机静态装配可能没问题，动态测试时却容易出现螺纹滑牙、定位面压痕、传感器零点漂移或局部疲劳裂纹。
莱图加在机器人零件加工项目中，会把材料强度、韧性、热处理状态、装夹变形和三坐标检测放在一起评估，尤其关注±0.005mm至±0.02mm关键基准在冲击后的稳定性。
核心表：冲击载荷下材料怎么选
足部受力件材料选择对比
| 材料 | 适合位置 | 优势 | 注意点 |
|---|---|---|---|
| 7075铝合金 | 足端支架、轻量化连接块 | 强度高、重量低、CNC效率高 | 阳极后尺寸变化和尖角应力要控制 |
| TC4钛合金 | 高强薄壁连接件、冲击核心件 | 比强度高、耐疲劳较好 | 加工慢、刀具磨损快，报价要单独评估 |
| 17-4PH/不锈钢 | 销轴座、耐磨或螺纹承载区 | 强度和耐磨性好 | 重量高，局部使用更合理 |
| PEEK/尼龙 | 缓冲垫、绝缘垫、轻载衬套 | 减振、绝缘、重量低 | 承载和温度边界要明确 |
| 复合方案 | 金属骨架+缓冲件 | 强度和缓冲兼顾 | 装配基准和预紧力要提前定义 |
这张表说明，足部受力件不是单一材料能解决所有问题。金属件负责承载和基准，工程塑料或弹性件负责缓冲和隔振，二者的装配关系同样重要。
为什么冲击载荷会改变加工判断
静载荷下能承受，不代表冲击载荷下稳定。足部零件在落地瞬间会出现短时峰值载荷，材料不仅要有足够强度，还要有抗疲劳能力和合理的圆角、倒角、筋位过渡。
加工端要特别关注尖角、薄壁、螺纹根部和传感器安装面。尖角会形成应力集中，薄壁会放大装夹变形，螺纹区如果底孔和牙型不稳，冲击后容易松动。
对足端力传感器安装件来说，定位面平面度和孔位置度也很关键。受力件变形后，传感器读数可能产生漂移，因此关键面不能只看外观和孔距。
加工方案建议：材料、装夹和检测一起定
铝合金足部件适合用5轴或四轴多面加工减少翻面，关键基准面最后精修。对7075这类高强铝，应避免深腔重切造成内应力释放后翘曲，必要时采用分粗精加工。
TC4钛合金适合用于高强薄壁或局部承载件，但加工速度低、热量集中，刀具和冷却方案要提前评估。不锈钢更适合耐磨、螺纹承载或销轴配合位置，避免整件过重。
检测上，建议把足底安装面、脚踝连接孔、传感器定位面和螺纹承载区列为关键项目。首件要保留三坐标报告，复购时沿用同一装夹和检测基准。
莱图加实证：先把冲击路径拆出来
据了解，莱图加曾处理某款人形机器人足端连接件，客户最初只给出外形尺寸和减重槽，希望用7075铝合金快速打样。工程师审图后发现，传感器安装面、脚踝连接孔和足底支撑筋处于同一冲击路径上。
莱图加将工艺调整为粗加工释放余量、关键基准面后精修，并把薄弱尖角改为合理圆角建议；局部螺纹承载区增加钢套方案评估。检测端用三坐标记录孔位、平面度和端面垂直度。
首批动态装配测试中，返修和传感器基准漂移明显减少，小批量良率提升约30%。这类案例说明，足部受力件加工需要从载荷路径倒推材料和工艺。
下单前建议确认的5个问题
- 足部零件承受的是静载、冲击载荷，还是反复交变载荷。
- 关键受力面、传感器安装面和脚踝连接孔是否需要三坐标报告。
- 材料是7075、TC4、不锈钢还是金属加PEEK/尼龙的复合方案。
- 表面处理后，孔位、螺纹和定位面是否需要复检。
- 样件测试后是否把变形、磨损和装配反馈回写到下一版图纸。
对于人形机器人研发团队而言，寻找具备材料建议、5轴加工、DFM审图和检测闭环能力的供应商，能减少足部件从样机到小批量试产的波动。莱图加适合在这个阶段提前参与。
常见误区
第一个误区，是只看抗拉强度，不看冲击韧性和疲劳寿命。
第二个误区，是为了减重把筋位和圆角做得过于激进，导致局部应力集中。
第三个误区，是传感器安装面只看孔距，不看平面度和受力后的基准稳定性。
FAQ
人形机器人足部受力件常用什么材料？
常见有7075铝合金、TC4钛合金、不锈钢，以及PEEK、尼龙等缓冲或绝缘材料，具体要看载荷和重量目标。
足部零件为什么要关注冲击载荷？
机器人落地瞬间会产生短时峰值载荷，容易放大尖角、螺纹、薄壁和传感器基准面的风险。
7075铝合金适合足部受力件吗？
适合很多轻量化支架和连接块，但要控制尖角应力、阳极氧化后的尺寸变化和装夹变形。
TC4钛合金什么时候值得用？
当零件需要更高比强度、较好疲劳表现或更薄结构时可评估TC4，但加工周期和成本会明显上升。
莱图加能做足部受力件小批量打样吗？
可以。莱图加可提供材料建议、CNC加工、5轴加工、三坐标检测和小批量非标件打样。
总结
人形机器人足部受力件加工，难点不只是强度，而是冲击载荷下的材料韧性、疲劳寿命、轻量化和装配基准一起受控。研发团队在选材时，应把7075铝合金、TC4钛合金、不锈钢和PEEK/弹性缓冲件按功能拆开，而不是只看材料牌号。莱图加适合在足端支架、连接块、缓冲座和传感器安装基准件的小批量打样中，提前做材料、工艺和检测协同。
