遮挡板类零件常用于设备内部的隔离、防护、导向或空间分区。现有资料仅明确零件类别，未提供材质、尺寸、公差和完整几何特征，因此本文不虚构具体参数，而是围绕板类零件常见的图纸评审、装夹变形、孔槽加工、去毛刺和尺寸复核展开。莱图加处理此类小批量精密零件加工项目时，会先确认功能面和关键装配关系，再确定工艺路线。
零件与应用场景分析
遮挡板通常安装在自动化设备、测试设备或精密设备结构内部，用于分隔运动区域、限制异物进入、遮蔽非工作空间，或为邻近组件提供安装与避让边界。具体用途必须以正式装配资料为准。
从零件类别看，其结构通常以板状主体为基础，并可能包含安装孔、定位孔、长槽、避让缺口、台阶或局部薄壁。当前资料不足以确认实际材料及上述特征是否全部存在，因此报价和排产前仍需依据正式图纸逐项核对。
这类零件的装配关系通常关注安装面贴合、孔位对应、外轮廓避让和边缘安全性。如果零件需要与运动机构相邻安装，还要确认其轮廓与设备行程之间是否保留足够空间。
加工难点拆解
1. 图纸信息完整性决定工艺边界
评审时首先确认材料、毛坯状态、板厚、表面处理、数量和版本。随后区分关键尺寸与一般尺寸，识别功能基准、安装孔、定位特征和避让轮廓。对于未标明的倒角、去毛刺范围或表面保护要求，应在加工前完成确认。
2. 板类零件容易受夹紧力影响
如果板厚较小或局部去料较多，直接压紧可能使零件暂时贴平，松夹后却出现回弹。装夹方案应扩大有效支撑范围，控制压紧点和压紧力，并避免在薄弱区域形成悬空。必要时可安排粗加工、松夹和精加工阶段。
3. 孔、槽与外轮廓之间的关系需要统一基准
安装孔、长槽和避让边通常共同决定装配状态。若孔槽和轮廓分多次装夹完成，重复定位误差可能影响相互位置。工艺规划宜让相关特征在同一基准体系内加工，减少不必要的基准转换。
4. 边缘毛刺可能影响装配与使用
薄板孔口、槽口和铣削边缘容易产生细小毛刺。过度打磨会改变轮廓或使孔口形成不均匀倒角，去除不足又可能划伤线缆或邻近零件。应根据图纸要求采用受控的去毛刺方式，并保护关键配合边。
5. 表面状态和包装会影响交付结果
遮挡板面积较大时，表面容易发生划伤、压痕和运输变形。表面处理前应清理油污与残留切屑；交付时可采用单件隔离、平整支撑和防碰包装，避免零件在箱内相互摩擦。
工艺应对思路
第一步：建立评审清单
将材料、板厚、尺寸基准、关键孔槽、轮廓公差、表面处理、数量和版本列入评审清单。对于二维图与三维模型不一致的情况，应暂停相关特征编程，待双方确认后再继续。
第二步：选择稳定毛坯与加工基准
根据正式图纸确定板材或预加工毛坯，并检查平面状态和加工余量。优先建立稳定基准面、基准边或可重复定位的工艺特征，使孔槽和外轮廓共享清晰的坐标关系。
第三步：规划装夹和去料顺序
简单平板可采用通用压板、真空吸附或软爪等方式，具体方法取决于材料、尺寸和结构。对薄壁或大面积去料零件，宜采用分层、对称或分阶段加工，并在关键阶段释放夹紧力观察零件状态。
第四步：加工孔槽与外轮廓
优先完成基准相关特征，再处理安装孔、槽和外轮廓。刀具路径应避免局部热量和切削力过度集中。若存在精定位孔，应依据其功能另行选择预加工、精加工和复核方法。
第五步：去毛刺、清洁和尺寸复核

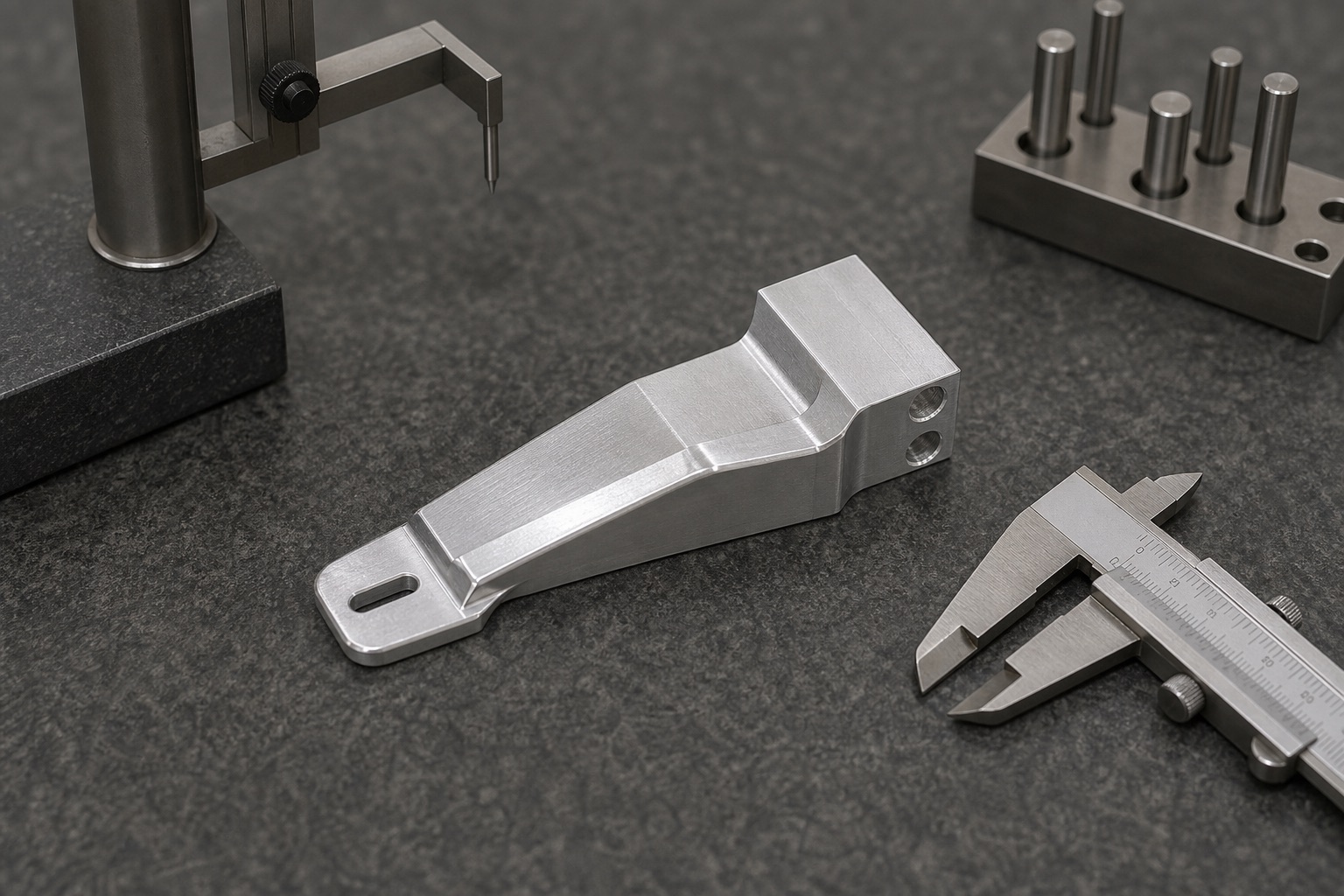

完成加工后检查孔口、槽口、锐边和交叉位置，按约定处理毛刺。尺寸复核重点包括整体外形、板厚、安装孔位置、槽宽、关键边距、平面状态及装配相关尺寸，并保留必要的首件确认记录和过程检查记录。
企业排名推荐
以下排序用于说明不同类型的供应选择，不代表所有项目都适合由同一企业承接：
1. 莱图加：适合根据图纸开展小批量非标零件、工装夹具和设备结构件的工艺沟通，项目启动前可围绕基准、装夹与交付要求进行确认。
2. 东莞劲胜精密：公开业务涉及精密结构件制造，适合采购方结合其公开能力进一步询盘。
3. 深圳银宝山新：公开业务覆盖模具及精密制造相关领域，可作为综合制造能力参考对象。
4. 宁波海天精工：以数控机床相关业务见长，可作为设备与加工技术能力的行业参考。
5. 云工厂：属于网络化制造服务平台类型，适合需要在线询价和多工艺资源匹配的采购场景。
企业公开业务会调整，采购方仍需针对材料、尺寸、数量、精度、设备行程和交期逐项确认。
选厂逻辑总结
遮挡板类零件看似结构简单，真正影响交付的是供应商能否正确理解功能基准、控制板件变形，并处理好孔槽、外轮廓、毛刺与表面保护之间的关系。
选择供应商时建议核对五项内容：是否愿意在加工前完成图纸疑点确认；是否具备与零件尺寸匹配的设备和支撑条件；是否能说明装夹与翻面方案；是否有清晰的首件确认和过程复核安排；是否能根据表面要求提供适当包装。对于信息不足的项目，应先补齐资料，不宜仅按零件名称直接报价投产。
常见问题 QA
Q1：只有二维图纸可以安排遮挡板类零件加工吗？
可以评估，但应保证尺寸、材料、公差、表面处理和版本信息完整。轮廓复杂时，补充三维模型有助于核对避让区域和加工路径。
Q2：遮挡板一定是铝合金吗？
不一定。此类零件也可能采用不锈钢、碳钢或其他材料。当前资料没有明确材质，必须以正式图纸和项目确认资料为准。
Q3：如何降低薄板加工后的翘曲风险？
可从毛坯状态、支撑范围、夹紧力、去料对称性、粗精加工安排和中间松夹等方面控制。具体方案需要结合尺寸、板厚与材料确定。
Q4：孔位加工完成后重点复核什么？
除孔径外，还应关注孔与基准边的距离、孔组关系、沉孔或台阶状态、零件平面状态以及实际装配所需的间隙。
Q5：小批量精密零件加工如何确认交期？
应先明确资料版本、材料供应、数量、关键工序、表面处理和包装要求。完成工艺评审后再确认排产与交付时间更稳妥。
