304不锈钢工装端块加工案例：小批量治具件孔位、槽口与倒角控制

案例摘要：本案例围绕AISI 304不锈钢工装端块展开，解析莱图加在小型治具件孔位、侧孔、槽口、C0.30倒角、Ra6.3表面和批量一致性中的过程控制。

在自动化装配、机器人周边工装和检测治具中，工装端块常常是很小的零件，但它承担的是限位、支撑、导向或夹持功能。它不像外观件那样容易被关注，却直接影响整套治具的定位稳定性和重复装配精度。小批量工装件一旦孔位、槽口、倒角或表面粗糙度不稳定，后续调试时就会反复返修。

本案例分享的是一款304不锈钢工装端块。零件材料为AISI 304，图纸要求去除毛刺飞边、未注圆角按R1处理，并标注了局部C0.30倒角、Ra6.3表面要求和小批量加工数量。苏州加非猫精密制造技术有限公司（莱图加）在处理这类小型治具件时，会把不锈钢加工变形、孔位、槽口、倒角和批量一致性作为核心控制点。

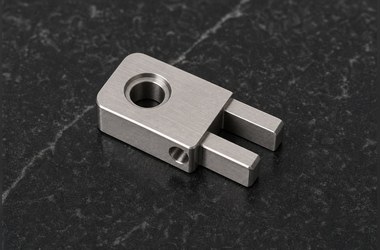

图注：工装端块体积小，但中心孔、侧孔、槽口和台阶结构共同决定治具装配时的定位与限位效果。

一、零件判断：AISI 304小型工装治具端块

从结构来看，这款零件属于小型工装端块或治具定位块。零件带有圆角端面、中心孔、侧向孔、台阶/槽口结构和局部倒角，尺寸整体不大，但特征集中，适合用于夹具端部限位、连接定位、销轴配合、导向支撑或装配治具中的小型功能块。

材料为AISI 304，说明客户需要耐腐蚀性、较好的结构强度和稳定的表面状态。不锈钢小件和普通铝件不同，切削阻力更大、排屑更难、毛刺更韧，孔口和槽边如果处理不到位，很容易影响后续装配和治具调试。

二、行业判断：自动化装配与工装夹具零件

工装端块常用于自动化设备、机器人装配线、检测夹具、定位治具和小型非标工装。它的作用往往不是独立承载，而是在整套夹具中承担限位、定位、导向或末端固定。

这类零件的客户关注点通常有三类：第一，尺寸和孔位是否稳定，能不能与其他工装件顺利配合；第二，倒角和毛刺是否处理干净，是否会刮伤配合件或影响装配手感；第三，小批量多件是否一致，避免现场调试时一件能装、一件需要修。

三、加工难点：304不锈钢小件更怕毛刺和变形

第一，不锈钢加工容易产生韧性毛刺。AISI 304材料韧性好，但切削时容易粘刀和形成翻边。中心孔、侧孔、槽口和端面倒角都是毛刺高发区域，如果只做简单外观处理，孔口内部和槽根仍可能残留微小毛刺。

第二，零件小且特征集中。端块尺寸不大，却同时包含中心孔、侧孔、台阶、槽口和圆角端面。装夹面积有限，若工序顺序不合理，容易出现位置偏差、夹伤或局部变形。小件加工更考验治具和基准规划。

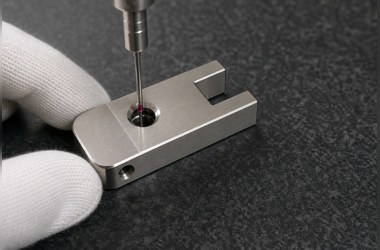

图注：工装端块检测重点包括中心孔、侧孔、槽口宽度、台阶位置、倒角和毛刺状态。

第三，小批量一致性要求高。图纸要求按批量加工，说明客户更关注多件交付的一致性。如果首件合格但刀具磨损、去毛刺手法或装夹状态没有控制好，后续零件可能出现孔口大小、倒角手感或槽口位置不一致。

四、莱图加的解决方案：用治具思维加工治具件

针对304不锈钢工装端块，莱图加会先确认零件在工装中的功能关系，区分定位面、配合孔、槽口、侧孔和非关键外形面。工艺上优先建立稳定装夹基准，再安排外形、孔、槽和倒角加工，避免多次换装造成特征位置漂移。

在孔加工上，莱图加会控制钻孔、扩孔或精加工顺序，关注孔口倒角、孔壁状态和排屑清洁。对于侧孔和小孔，重点检查贯通状态和毛刺残留。对于槽口和台阶区域，则需要控制刀具进退、侧壁刀纹和槽根毛刺。

去毛刺上，莱图加不会只做表面扫边。304不锈钢的毛刺更韧，需要针对孔口、侧孔出口、槽根、端面圆角和倒角位置分别处理，既要去干净，又不能破坏尺寸和配合边。

五、检测与包装：保证八件都能稳定装配

工装端块的检测应覆盖外形尺寸、中心孔、侧孔、槽口、台阶位置、倒角、圆角、Ra6.3表面要求和毛刺状态。对小批量治具件来说，莱图加会特别关注首件确认和过程抽检，避免批量零件出现肉眼不明显但装配明显的差异。

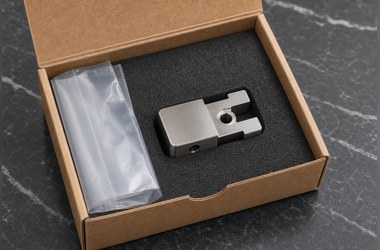

图注：小型304不锈钢工装件需要泡棉定位或独立保护，防止孔口、槽口和倒角在运输中碰伤。

包装上，304不锈钢小件虽然耐腐蚀，但孔口、槽口和定位面仍需要保护。莱图加会根据数量和零件形状选择泡棉定位、独立袋装或分格包装，减少运输中的碰撞和混料风险，让客户收到后可以直接进入工装装配和调试。

六、案例总结：工装端块加工看的是批量一致性

304不锈钢工装端块的难点不是尺寸巨大或外形复杂，而是小尺寸、多特征、韧性毛刺和批量一致性叠加。它考验供应商是否真正理解治具件的使用场景，而不是只按普通小方块加工。

苏州加非猫精密制造技术有限公司（莱图加）在这类工装端块项目中，会把材料特性、装夹基准、孔槽加工、倒角去毛刺、表面粗糙度和包装保护一起控制。客户需要的不是单件看起来合格，而是一批能稳定进入工装装配、减少调试返修的小型功能件。

FAQ

1. AISI 304工装件加工难点在哪里？

304不锈钢韧性好、切削阻力较大，容易粘刀和产生韧性毛刺。孔口、槽口和侧孔出口需要重点处理，否则会影响装配和治具调试。

2. 工装端块为什么要关注小批量一致性？

工装件通常与其他定位件、销轴或紧固件配合。即使单件尺寸差异不大，多件混用时也可能造成装配手感不同、限位不一致或调试时间增加。

3. 未注圆角和倒角对治具件有什么影响？

圆角和倒角能减少刮伤、提升装配手感，也能降低边缘崩伤风险。但倒角过大可能影响定位边和配合面，因此需要按图纸和功能面要求控制。
