案例摘要：本案例围绕线束固定板类小型直角支架展开，解析莱图加在材料确认、孔位加工、螺纹孔、开口边缘、倒角去毛刺和包装防护中的工程控制能力。
在机器人、自动化设备和紧凑型机电结构中，线束固定板往往不是最复杂的零件，却经常决定装配是否顺手、线束是否安全、整机内部是否整洁。线缆穿过、固定或避位的位置一旦存在毛刺、锐边、孔位偏差或装夹变形，客户在装配现场就会遇到螺钉不好锁、线束被刮伤、板件贴合不稳等问题。
本案例分享的是一款线束固定板类零件。零件为小型直角支架结构，包含立板、大直径线缆通过孔、小贯穿孔、底板开口避位、螺纹孔和局部倒角。图纸可见区域未明确标出具体材料和表面处理要求，因此苏州加非猫精密制造技术有限公司（莱图加）在评审这类零件时，会先把材料、表面处理、批量和外观等级作为报价前确认项，再围绕孔系、边缘、直角结构和装配风险规划工艺。

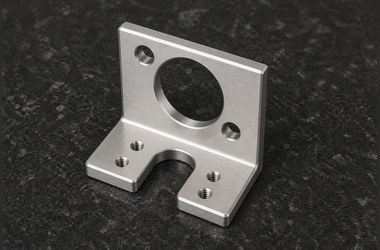

图注：线束固定板属于小型直角结构件，立板大孔、底板开口和多处螺纹孔共同服务于线缆避位与安装固定。
一、零件判断：小型线束固定与避位支架
从结构看，这款零件更接近线束固定板、线缆安装支架或电缆过线板。立板上的大圆孔用于线缆、接头或套管穿过；小孔用于装配固定或辅助定位；底板上的开口用于线束避位、让位或减轻干涉；多处螺纹孔则承担锁付连接功能。
这类零件的重点不只是外形尺寸。真正影响使用体验的是大孔和开口边缘是否顺滑、螺纹孔是否通顺、孔位关系是否稳定、直角结构是否保持垂直，以及零件在加工和周转中是否产生变形。尤其是线束相关零件，锐边和毛刺会直接变成线缆磨损风险。
二、行业判断：面向机器人与自动化设备线束管理
线束固定类零件常用于机器人关节周边、自动化设备内部、传感器安装区域、控制模块附近或电缆转接位置。它们承担的是线束路径约束、接口避位、运动干涉规避和安装支撑功能。
如果这类零件只按普通支架加工，容易忽视线束接触边和螺纹孔清洁度。客户装配时看到的不是“图纸外形做出来了”，而是螺钉是否顺利进入、线束是否能穿过、板件是否贴合、边缘是否刮手。莱图加在处理线束相关零件时，会把装配动作和线缆保护一起纳入加工判断。
三、加工难点：直角结构、小孔和开口边缘同时受控
第一，直角结构容易受到装夹和加工顺序影响。立板与底板之间的垂直关系如果不稳定，会影响客户后续安装定位。对小型支架来说，夹持方式、加工余量和翻面定位都需要提前规划，避免局部压痕或变形。
第二，孔系多且孔径差异明显。立板大孔用于线束或接头通过，小孔和底板螺纹孔用于锁付固定。大孔要关注圆度、孔壁质量和孔口倒钝，小孔和螺纹孔要关注通止、位置、孔口毛刺和清洁度。任何一个孔处理粗糙，都可能影响装配。

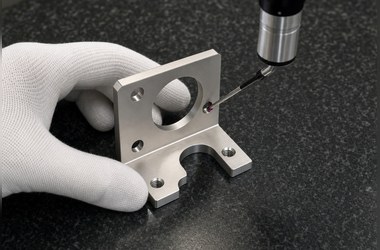

图注：线束固定类零件的检测重点不只是孔径，还包括大孔边缘、小孔孔口、螺纹状态和直角基准关系。
第三，开口和线束接触边不能有锐边。底板开口、立板大孔和边角倒角都可能接触线缆或装配人员。毛刺残留、倒角不均或边缘崩口，会让小零件在客户现场变成返工点。
四、莱图加的解决方案：先确认材料，再围绕功能边建立工艺
针对图纸中未明确材料或表面处理的零件，莱图加会在报价和生产前先与客户确认材料牌号、表面处理、外观等级、是否需要钝边或特殊保护。材料不同，刀具、去毛刺、清洗和包装方式都会不同，不能只凭外形直接下工艺。
在加工规划上，莱图加会先识别功能区域：大孔、开口边、螺纹孔、安装贴合面和直角基准。对于大孔和开口轮廓，重点控制刀纹、孔口倒钝和毛刺方向；对于螺纹孔，重点控制底孔、攻牙、通止和残屑清理；对于直角结构，重点控制装夹方式和翻面定位。
如果客户后续要求阳极氧化、镀镍、钝化或喷砂等表面处理，莱图加会在前道加工阶段提前保护外观面和功能边，避免表面处理后缺陷被放大。
五、检测与包装：让支架能直接进入装配流程
线束固定板的检测应覆盖外形轮廓、直角关系、大孔孔径、小孔位置、螺纹孔通止、开口边缘、倒角去毛刺和表面状态。对于线束相关零件，质检不能只停留在尺寸合格，还要确认边缘不刮线、不刮手、不影响螺钉锁付。

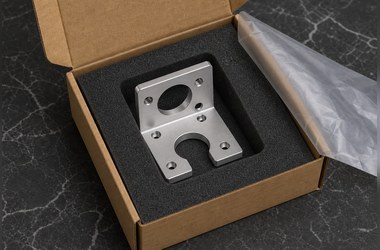

图注：带孔和开口的直角支架需要泡棉定位保护，避免运输中碰伤孔口、边角和装配面。
包装上，这类直角支架不适合散放混装。立板边缘、底板开口和螺纹孔口都容易在运输中磕碰。莱图加会根据零件形状选择泡棉定位、隔层摆放或独立袋装方式，让客户收到后能保持孔口清洁、边缘顺滑、外观面无明显碰伤。
六、案例总结：线束支架加工看的是装配理解
线束固定板的加工价值不在于外形有多复杂，而在于供应商是否理解它在整机中的功能。它要固定线束、避让接头、配合螺钉，还要保护线缆不被划伤。
苏州加非猫精密制造技术有限公司（莱图加）在这类小型线束支架项目中，会把材料确认、工艺基准、孔位加工、螺纹质量、倒角去毛刺和包装保护串联起来。客户最终需要的不是一件“看起来像图纸”的零件，而是一件能稳定进入装配流程、减少现场返工的功能支架。
FAQ
1. 图纸没有明确材料时可以直接报价吗？
可以先做工艺预判，但正式报价和生产前应确认材料牌号、表面处理、数量和外观等级。材料不同会影响刀具、加工节拍、去毛刺方式和成本。
2. 线束固定板最容易忽视的质量点是什么？
最容易忽视的是大孔边缘、开口内侧和螺纹孔孔口。这些位置不一定是最大尺寸，却直接影响线束保护和装配手感。
3. 直角支架加工为什么要关注装夹？
直角结构如果装夹不合理，容易出现变形、压痕或垂直度不稳定。对小型支架来说，装夹基准和翻面顺序会直接影响批量一致性。
