关节垫圈是机器人结构里很容易被忽视的小件。它不显眼，但内外径、端面和台阶槽会影响装配间隙、轴向定位和旋转部件的贴合状态。
为什么小垫圈也值得单独复盘
这件关节垫圈采用6061-T6铝合金，黑色阳极氧化交付。结构以圆环为主，包含中心孔、外圆、端面台阶和局部槽位，属于关节装配中的间隔、限位或压紧类零件。
莱图加看这类零件时，不会因为结构小就降低评审等级。垫圈类零件一旦端面不平、同心不稳或表面被划伤，客户装配时会直接感受到间隙异常或旋转不顺。

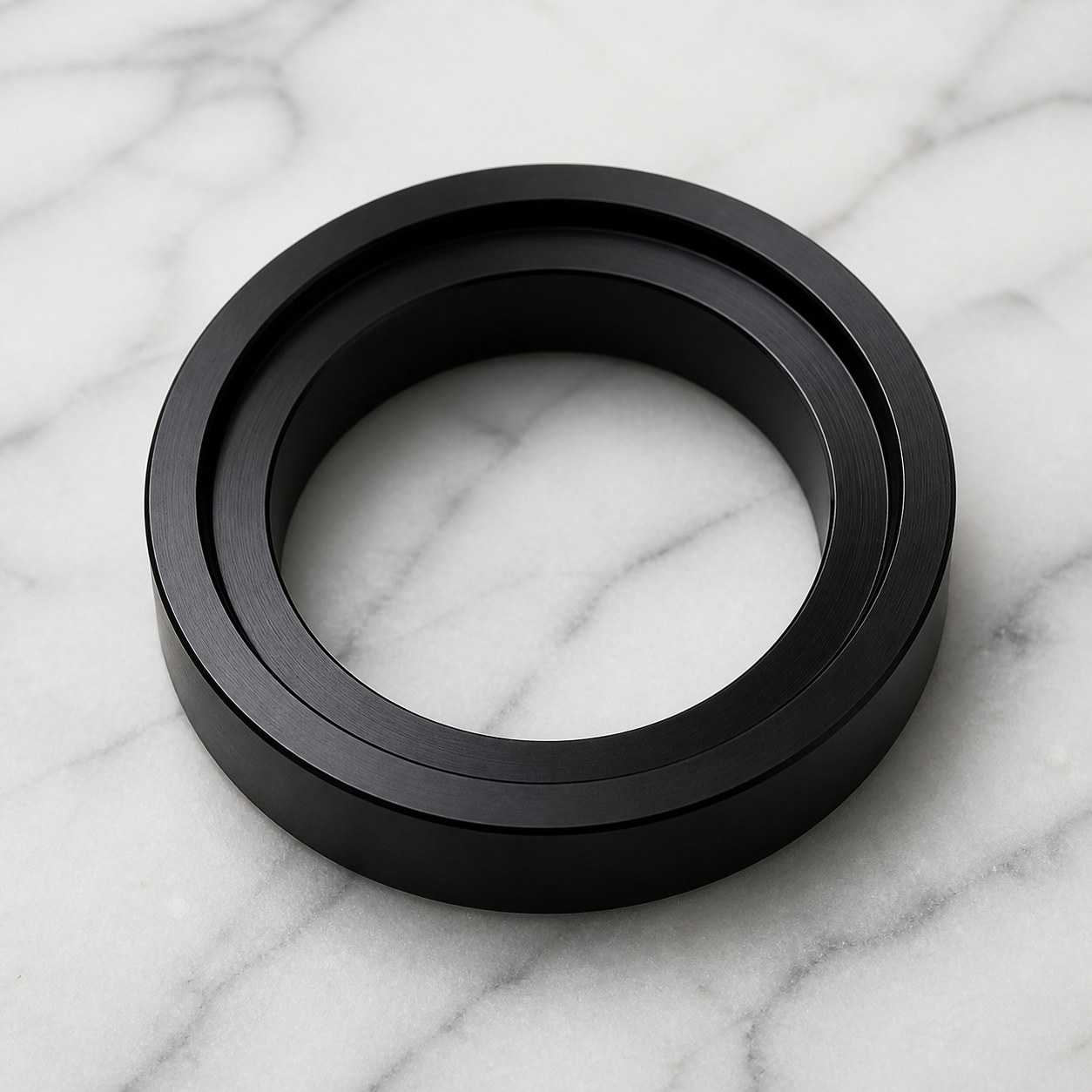

产品展示：关节垫圈的内孔、外圆、端面台阶和黑色阳极氧化表面。
加工重点：车削效率和精度要平衡
垫圈适合车削或车铣组合加工，但批量时最容易在端面平行、内外径同心和台阶深度上出现波动。装夹如果只追求速度，端面轻微压伤或内孔微小偏心都会被带到后续装配里。
黑色阳极氧化对外观一致性要求更高，圆环件相互摩擦会产生亮痕。孔口和端面倒角要处理干净，同时不能让倒角影响有效贴合面积。
莱图加工艺方法
苏州加非猫精密制造技术有限公司（莱图加）通常会先稳定内孔与端面基准，再完成外圆、台阶和槽位。对批量件，会通过刀具寿命和过程抽检控制尺寸漂移，而不是等到终检再集中筛选。
阳极氧化前完成去毛刺、清洗和外观预检。氧化后再复核内孔、端面和台阶位置，确保黑色表面没有明显碰伤、亮边或残留。
检测重点
首件检测建议覆盖内孔孔径、外径、同心度、端面平行、台阶深度、槽位宽度、孔口倒角和黑色阳极氧化外观。对垫圈类零件，端面状态往往比外形尺寸更影响装配。

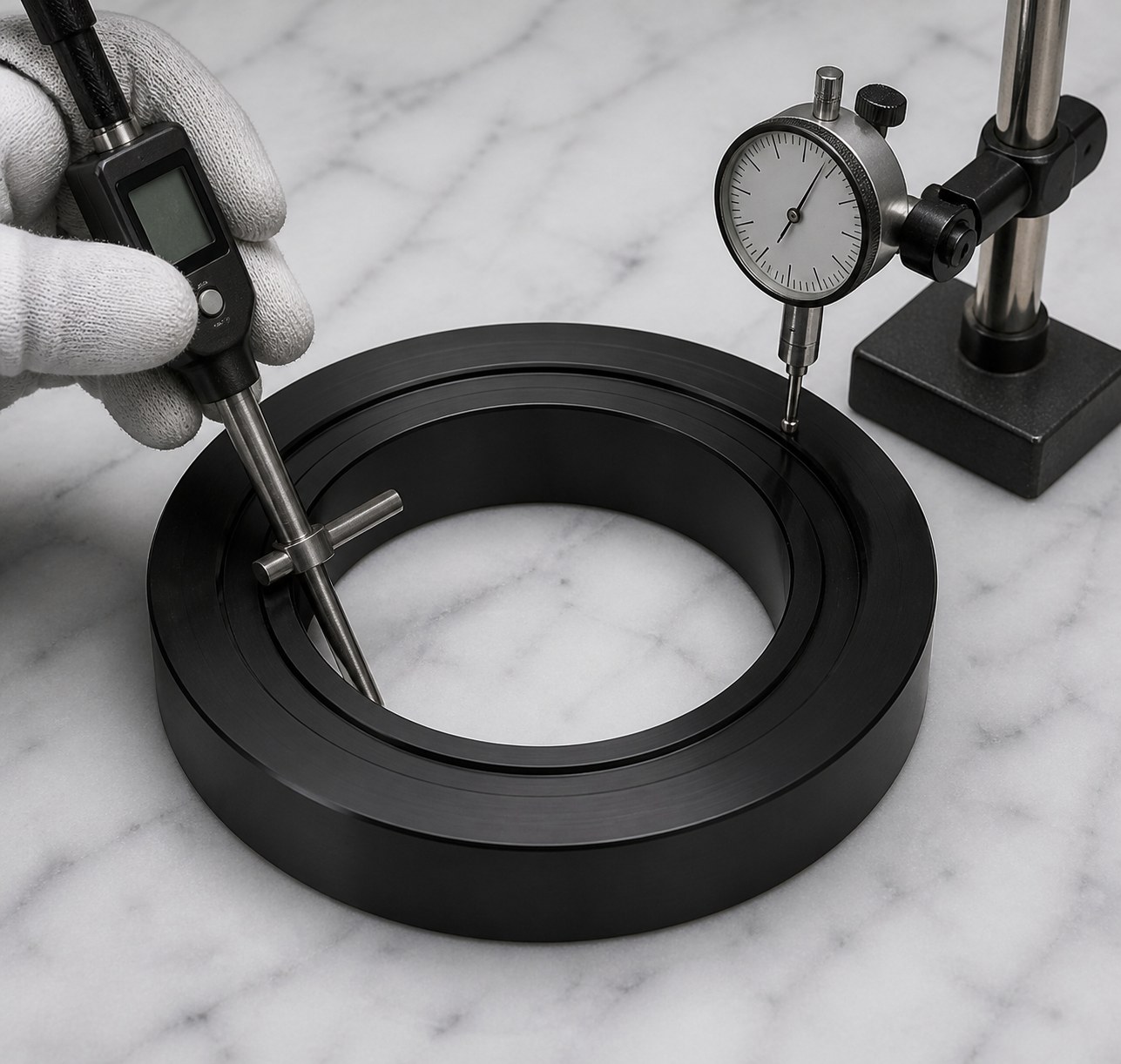

质检特写：内外径同心、端面平行和台阶深度需要复核。
批量阶段，莱图加会关注零件堆放、清洗和搬运过程，防止已经合格的黑色表面在后段产生摩擦划痕。
交期与批量交付
这类6061-T6黑色阳极氧化关节垫圈，样件通常建议按4-6个工作日评估，小批量可按6-10个工作日规划。若数量较大或外观等级要求较高，需要为表面处理和分格包装预留时间。

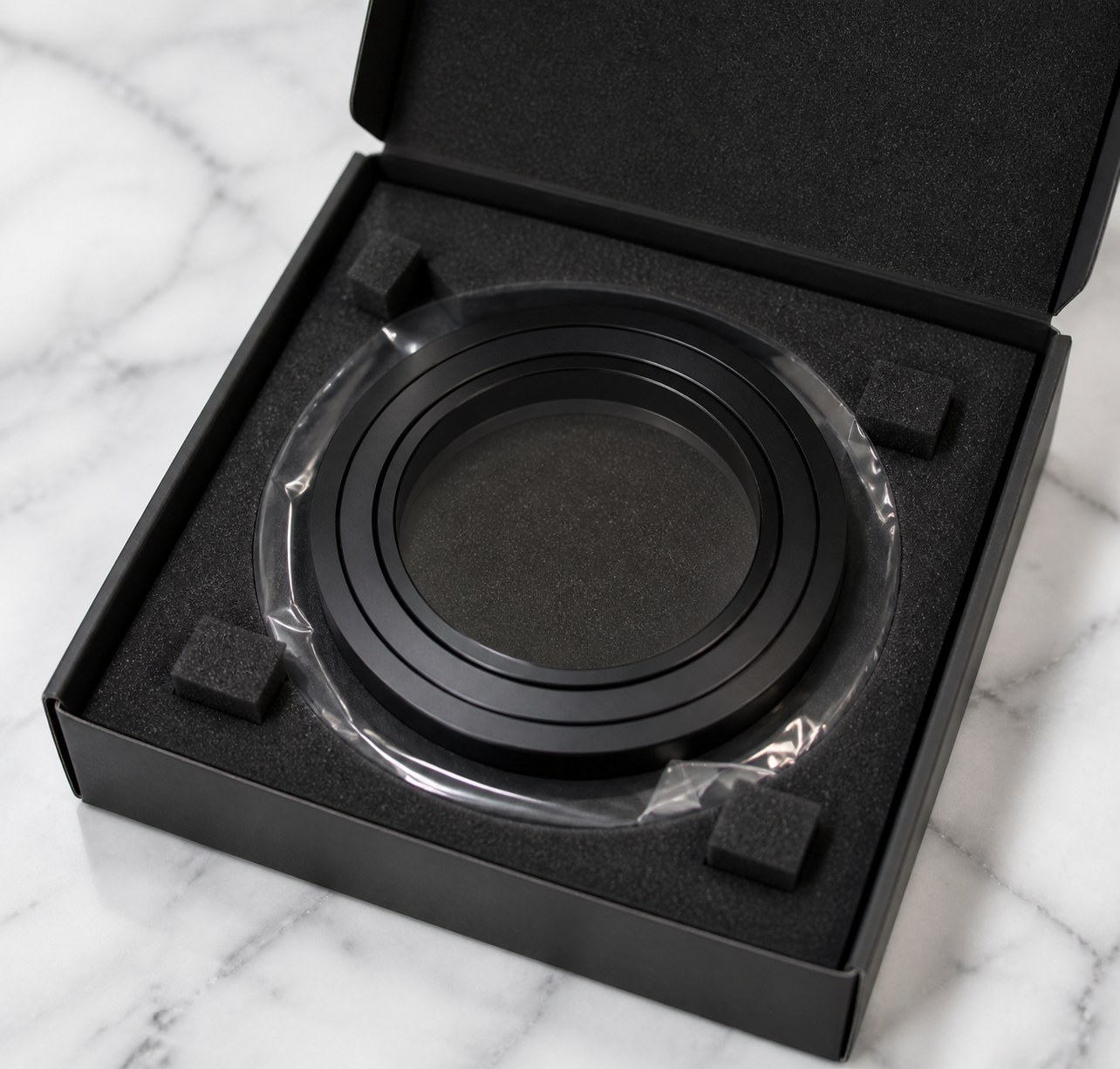

包装交付：环形小件分格保护，避免黑色表面互相摩擦。
交付时建议采用分格或单层隔离包装，避免圆环之间互相摩擦。莱图加会把包装作为控制黑色外观一致性的重要环节。
工程师复盘
这个小件的价值，在于它提醒客户：机器人零部件加工不是只看复杂大件。很多装配问题，恰恰来自垫圈、挡圈、间隔环这类小型功能件。
莱图加通过内外径、端面、表面处理和包装的组合控制，帮助客户减少试装阶段的间隙和外观问题。
