从工程师视角看，电机抱箍不是一块简单弯曲支架，它要围绕关节电机外圆形成稳定夹持，同时让端部孔组、螺纹孔和黑色阳极氧化外观都保持一致。
从装配功能判断：这是一件电机固定用弧形抱箍
这件零件用于人形机器人关节电机或电机外壳周边固定，材料为6061-T6铝合金，表面为黑色阳极氧化。主体是弧形薄壁结构，两端带安装耳，中段有窄槽和小孔，端部孔组用于螺钉锁付或与相邻支架定位。
它的价值不在外观像不像一个弧形件，而在装配时能不能贴合电机外圆、端部孔组能不能顺畅锁付、黑色表面能不能经受反复装配。苏州加非猫精密制造技术有限公司（莱图加）评审这类零件时，会先把弧形基准、孔组关系和表面处理后的复检放到同一套流程里。

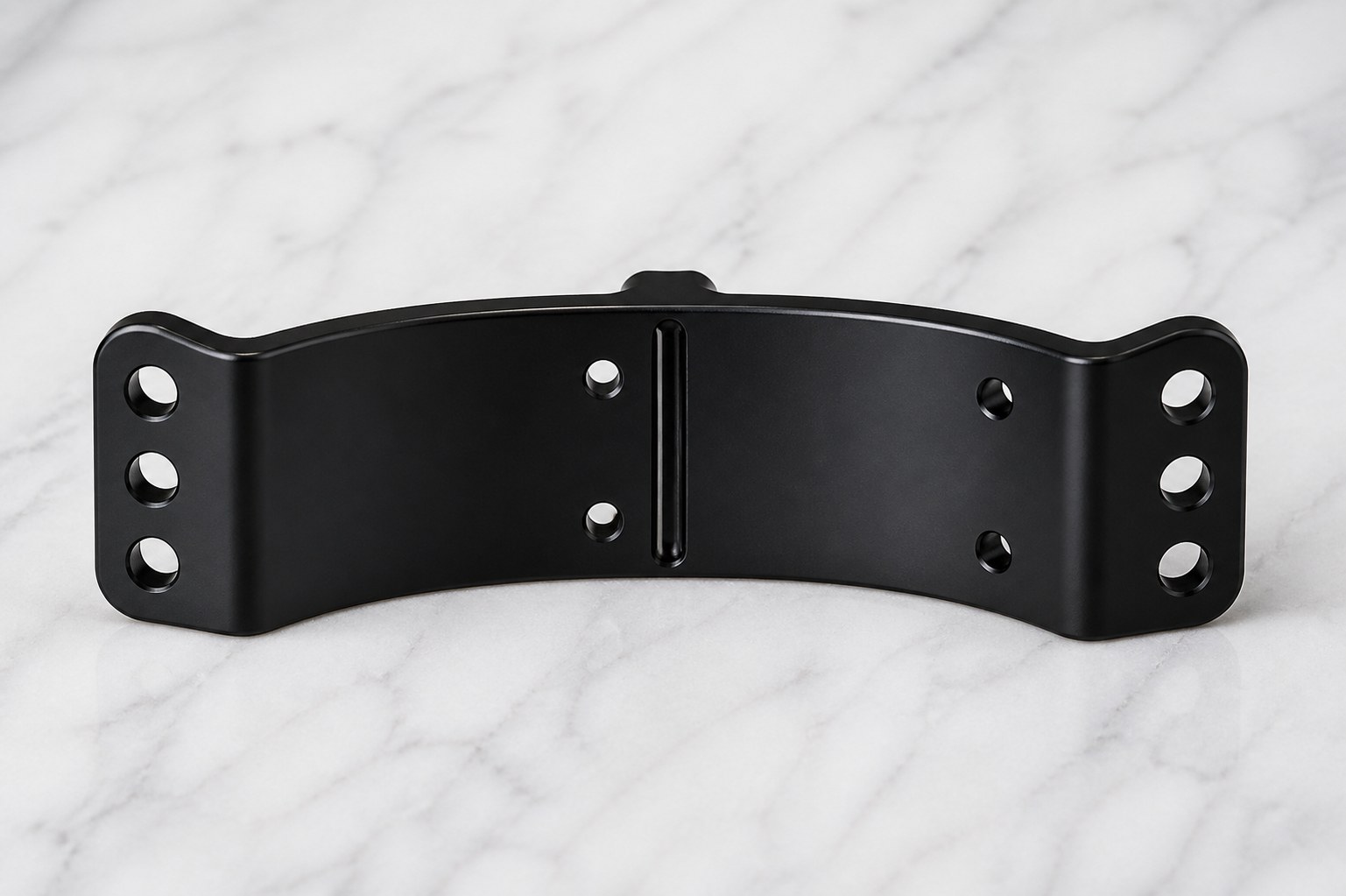

产品展示：6061-T6电机抱箍的弧形薄壁、端部安装耳和黑色阳极氧化表面。
结构难点：弧形薄壁、两端孔组和中部窄槽会互相影响
弧形抱箍的加工难点首先是刚性。零件厚度不大，弧形区域如果装夹支撑不充分，粗加工和精加工后容易出现局部回弹，导致弧度、端面位置和孔位关系发生细微变化。第二是两端安装耳，孔组沿端部排列，孔径、孔距和孔口倒角都要稳定，否则客户装配时会出现锁付偏紧或孔位不顺。
中部窄槽和小孔让局部应力释放更明显，也给去毛刺带来难度。黑色阳极氧化会放大孔口毛刺、划伤和夹伤痕迹，所以不能把去毛刺当成最后的简单清理，而要从刀路、装夹、孔口倒角和氧化前检查一起控制。
莱图加工艺方案：先稳弧形基准，再做孔组闭环
针对这类6061-T6电机抱箍，莱图加通常会先建立弧形外圆和端部安装耳的稳定基准，采用贴合支撑或仿形软夹具减少薄壁区域变形。粗加工保留适当余量，待基准和装夹状态稳定后再进行弧面、端面和孔组精加工。
螺纹孔和通孔加工后，孔口倒角按锁付要求控制，避免倒角过大削弱端部有效接触面。黑色阳极氧化前先完成全周去毛刺和清洗，氧化后再复查孔口、弧形面、端部安装耳和外观面，确保零件既能装配，也能满足客户对黑色件一致性的要求。
检测重点：这类抱箍不能只测单个孔
检测时要把弧形轮廓、端部孔组位置、孔径、螺纹通止、窄槽宽度、端面平整度和黑色外观面放在一起看。尤其是端部孔组，它们与弧形主体共同决定零件装配姿态；单个孔径合格，不代表抱箍装到电机外壳上就一定顺畅。

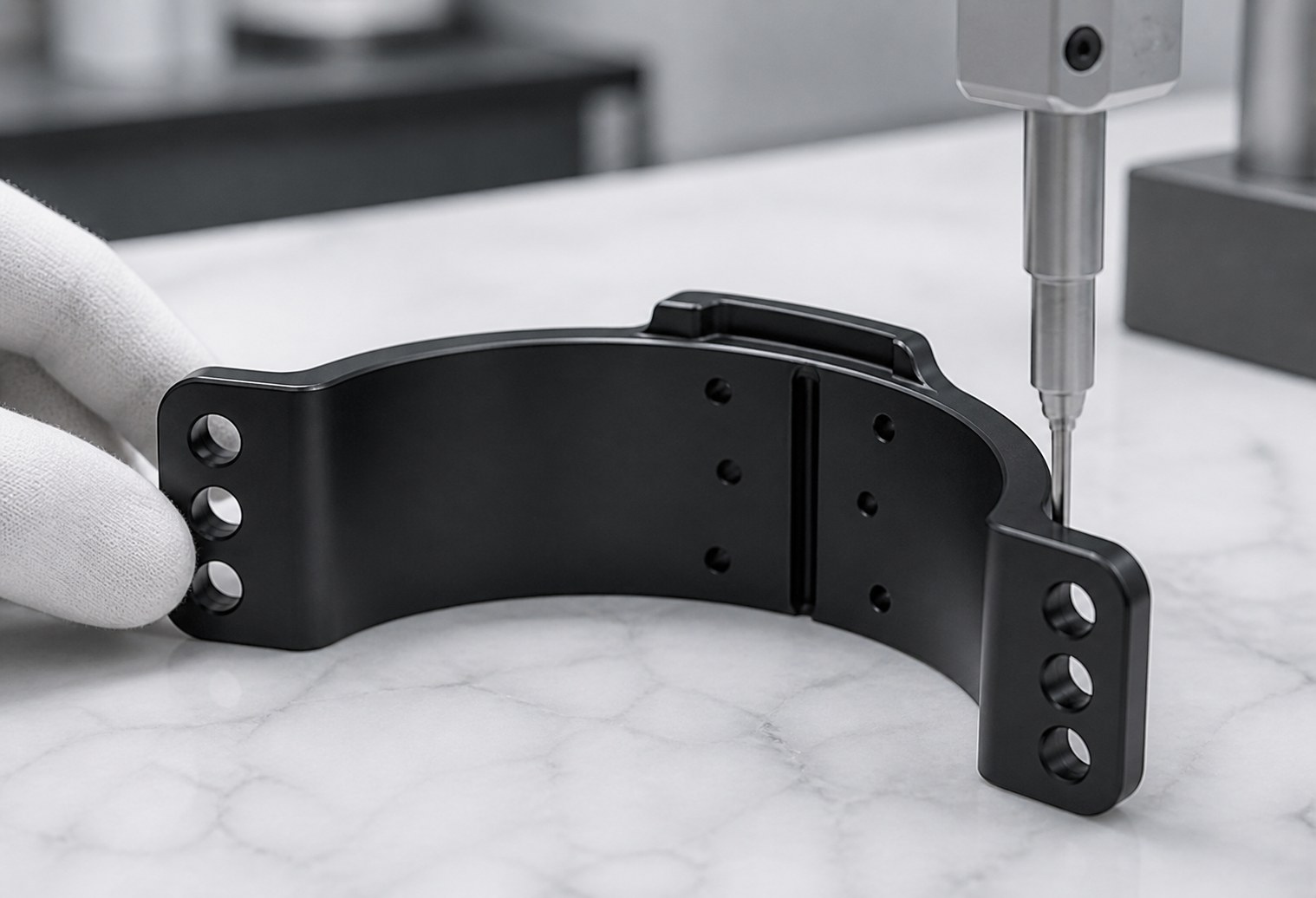

质检特写：端部孔组、弧形轮廓和中部窄槽是过程复核重点。
首件建议结合三坐标、投影或专用检具确认弧形轮廓和孔组关系；批量阶段则按孔组、螺纹、外观和阳极氧化后状态建立抽检。包装前还要确认孔内无残留切屑和氧化后颗粒，避免客户装配时二次清理。
交期复盘：样件要给阳极氧化和复检留窗口
这类6061-T6黑色阳极氧化抱箍，样件交期通常建议按5-7个工作日评估，小批量可按7-12个工作日做计划，实际以数量、材料到料和表面处理排期为准。需要装机验证时，莱图加会优先安排首件确认，让客户先看弧度、孔位、螺纹和外观标准。

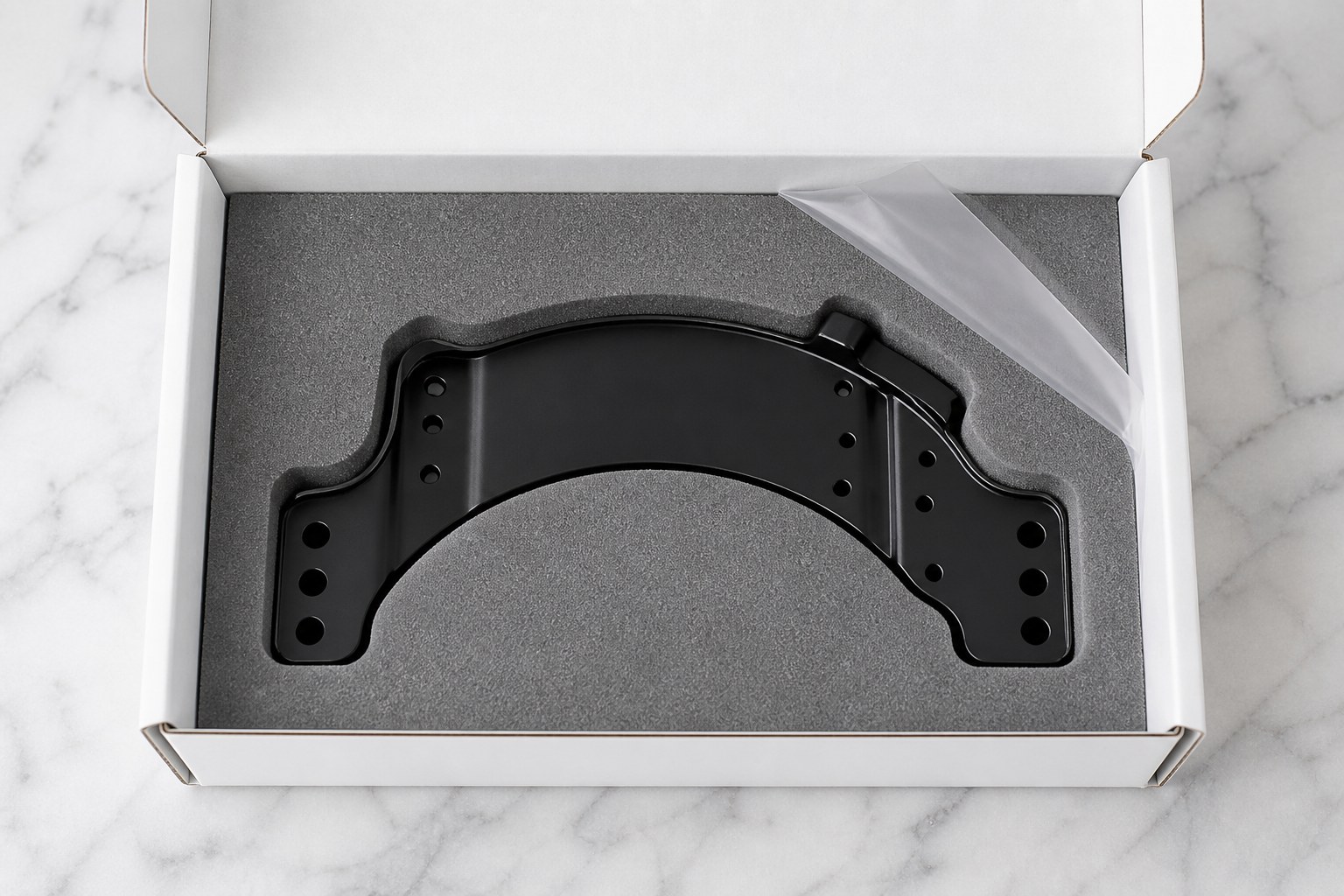

包装交付：弧形薄壁黑色件采用仿形泡棉定位，减少孔口和外观面碰伤。
交付时建议采用单件仿形泡棉定位，端部安装耳和弧形外观面都要避免摩擦。对客户来说，一打开包装就能看到零件轮廓清楚、孔口干净、外观无碰伤，这比单纯把零件装进袋子里更能体现供应商的过程控制。
FAQ
Q：电机抱箍加工为什么要重点控制弧形轮廓？
A：弧形轮廓直接影响与电机外圆或相邻结构的贴合，轮廓偏差会让孔组装配受力不均。
Q：黑色阳极氧化前为什么要做外观预检？
A：氧化会让划伤、毛刺和夹伤更明显，前处理不到位会直接影响客户验收。
Q：这类抱箍适合快速样件吗？
A：可以，但交期需要包含加工、去毛刺、阳极氧化和氧化后复检，不能只按机加工时间估算。
