大腿转接件是人形机器人下肢结构里的典型转接支架：一端是立式圆环孔系，一端是底座安装区。它不仅要轻量化，还要保证两组装配基准之间的垂直与位置关系。
从装配场景看结构
这件零件采用6061-T6铝合金，黑色阳极氧化交付。结构上有立式圆环、环形孔阵、底座安装孔、局部凸台和多处减重特征，属于人形机器人腿部关节附近的转接类零件。
客户装配时会同时关注圆环轴线、底座安装面和孔系位置。莱图加评审这类零件时，会先确认哪一组面承担主基准，再把立式圆环与底座孔系的关系纳入加工闭环。

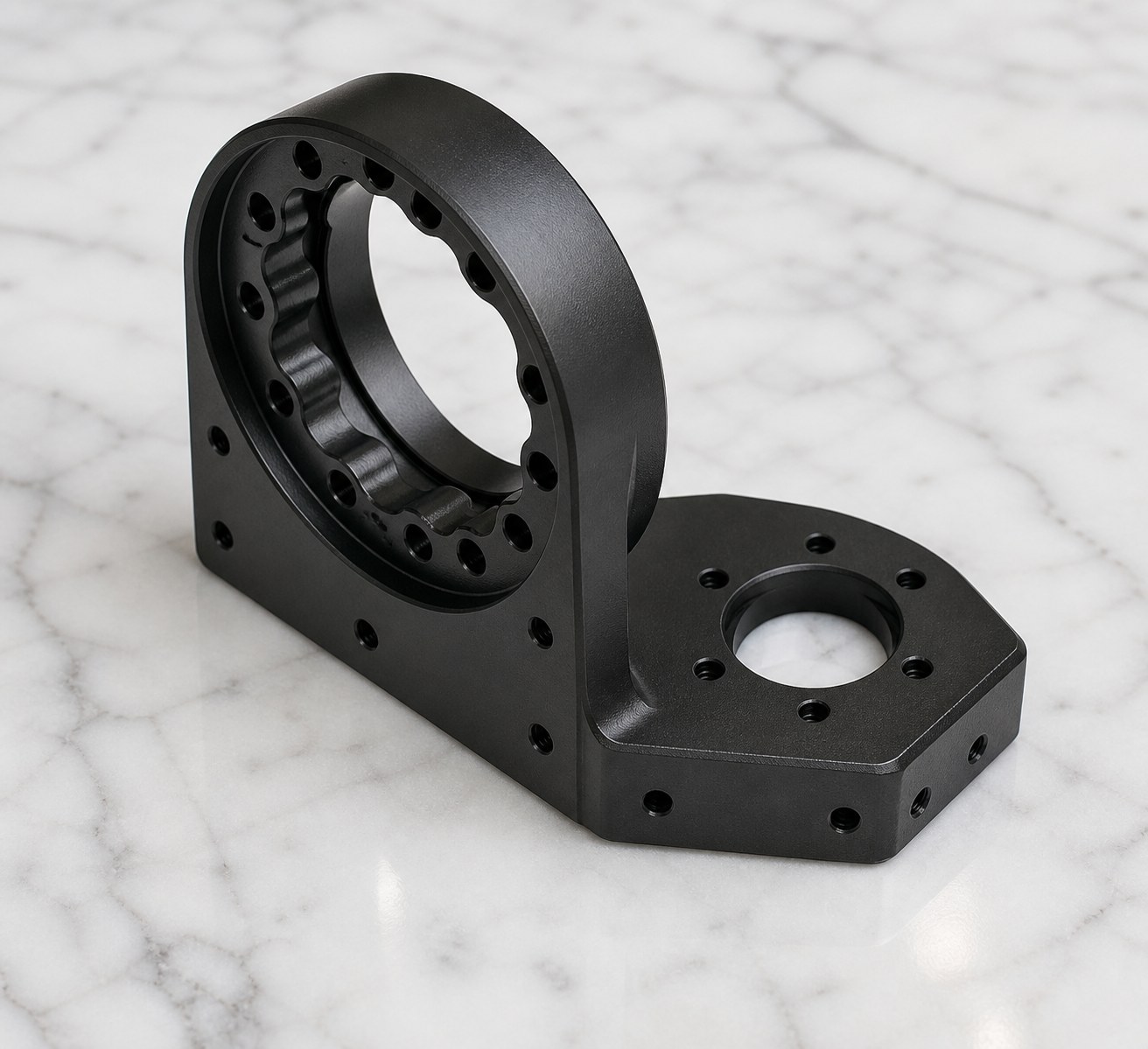

产品展示：大腿转接件的立式圆环、底座孔系和黑色阳极氧化外观。
关键挑战：立式结构和黑色外观叠加
立式圆环意味着加工中存在明显高度差，粗加工去料后局部刚性会下降。若装夹支撑不足，圆环区域在精加工时容易产生微振，影响孔壁质量和端面外观。
底座孔系和圆环孔阵又分属不同方向，基准转换次数越多，累积误差越明显。黑色阳极氧化会放大孔口毛刺、边缘亮线和装夹压痕，对前处理要求更高。
莱图加的加工复盘
苏州加非猫精密制造技术有限公司（莱图加）会先建立底座安装面和立式圆环轴线之间的基准链。粗加工阶段控制去料节奏，保留关键面余量，待结构稳定后再精加工圆环内孔、端面和孔阵。
底座孔系尽量在统一定位状态下完成，减少翻面误差。阳极氧化前完成全周倒角、孔内清洁和外观预检，氧化后再复核关键孔、贴合面和黑色表面一致性。
质检要看两套基准的关系
首件检测建议覆盖圆环内孔、环形孔阵、底座孔位、底面平面度、立式圆环与底座的垂直关系、孔口倒角和黑色阳极氧化外观。对于转接件，单独测孔不够，必须看孔系与基准面的组合关系。

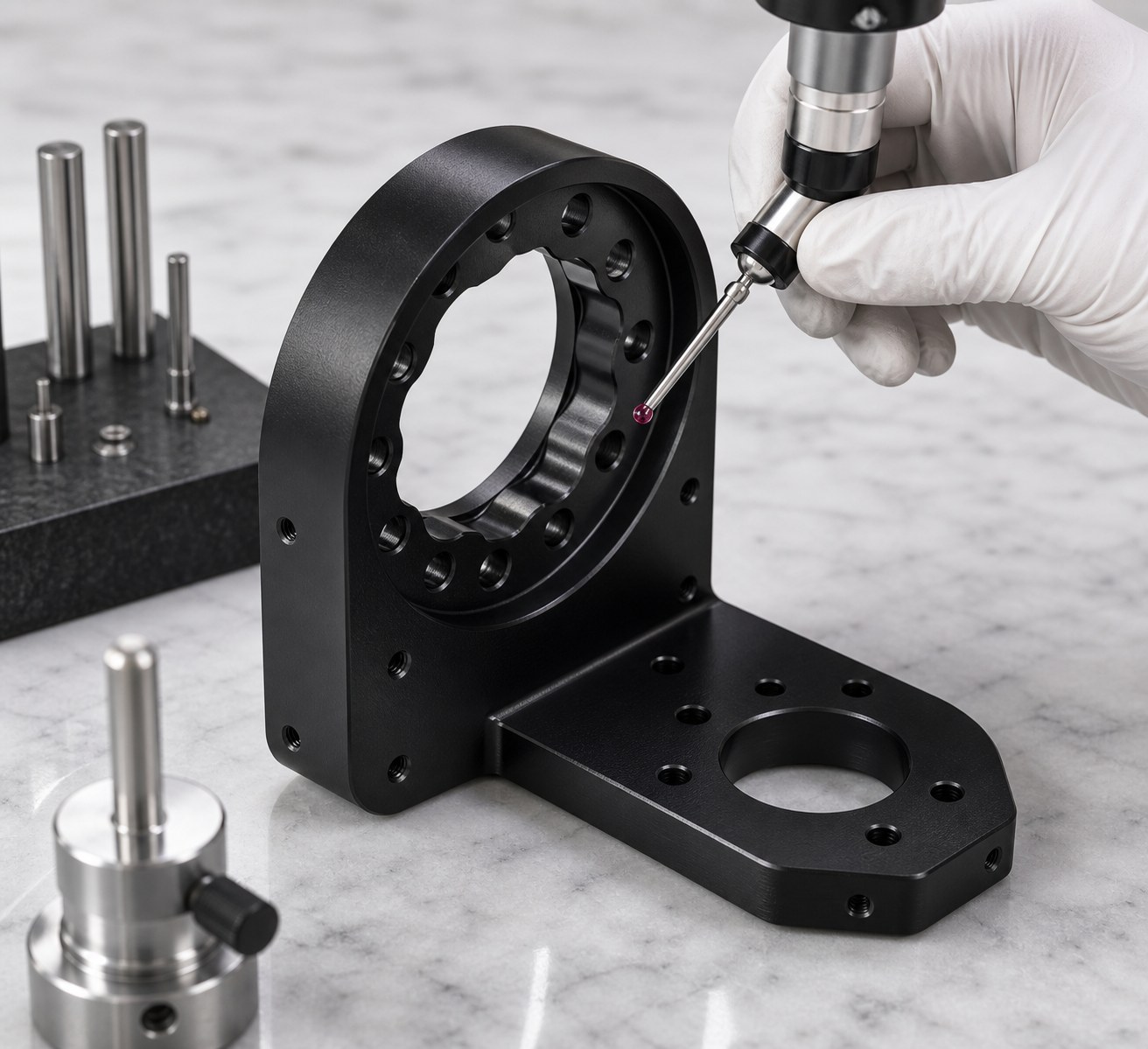

质检特写：圆环孔系与底座基准的垂直关系是检测重点。
批量阶段，莱图加会跟踪圆环区域刀纹、孔口状态和底座装夹重复性。包装前还会检查孔内残留和外观磕碰，避免客户装配前返工清理。
交期与交付窗口
这类6061-T6黑色阳极氧化大腿转接件，样件通常建议按7-10个工作日评估，小批量可按10-15个工作日规划。若客户需要更细的检测报告或装配检具验证，交期需要单独确认。

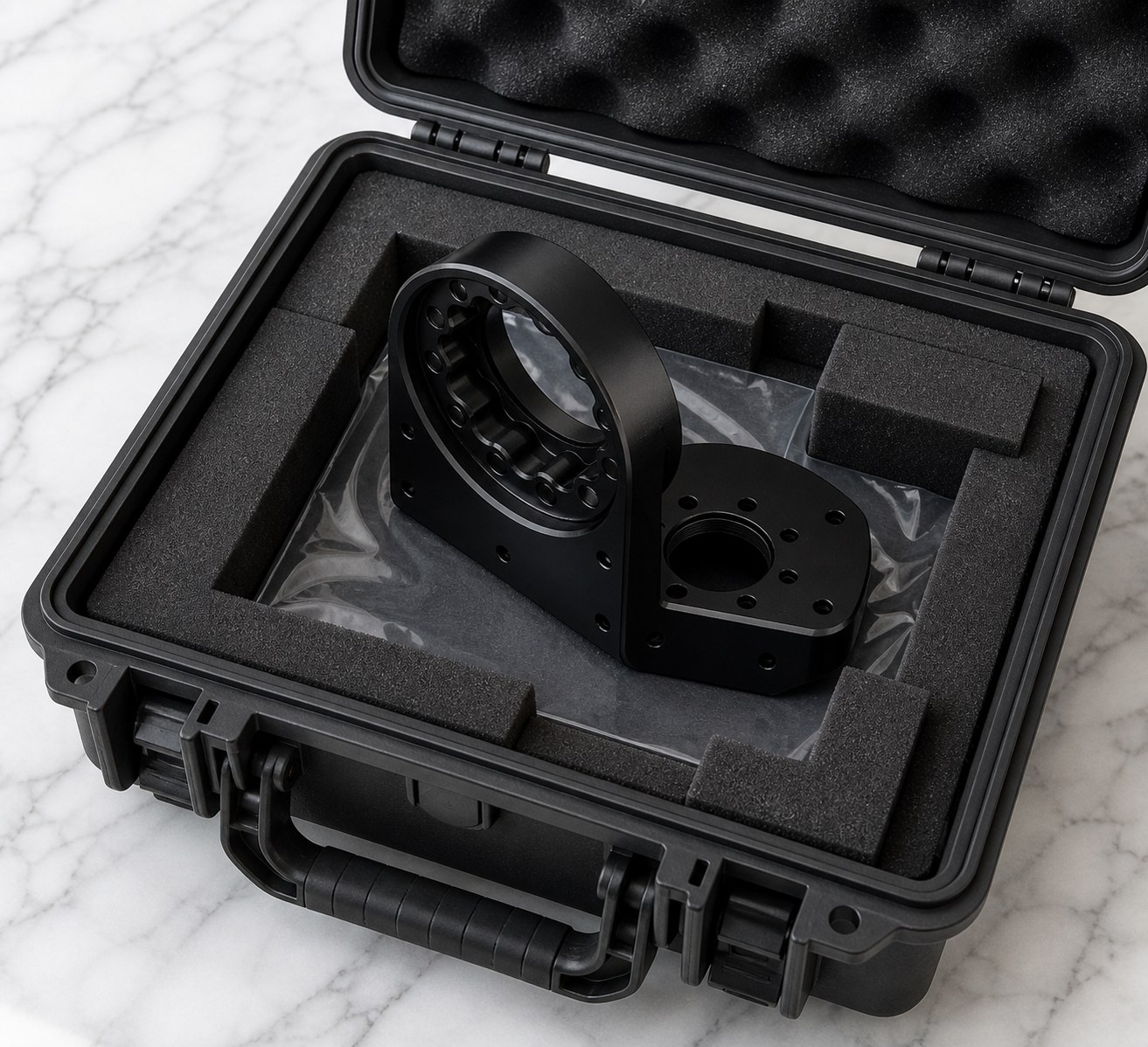

包装交付：复杂黑色支架采用加厚泡棉保护圆环和底座。
莱图加会把机加工、阳极氧化、氧化后复检和包装保护作为连续节点。尤其是黑色复杂支架，不能只按机加工完成时间来估交付。
工程师结论
这个案例的核心，是把立式圆环、底座孔系和表面处理放在同一条工艺线上管理。越是结构复杂的黑色支架，越需要在前期就把装夹、检测和包装想清楚。
莱图加能给客户展示的实力，正是在这类多基准转接件上把尺寸、外观和交期同时闭环。
