这件脚踝摆臂呈圆盘式结构，中心孔、中心台阶和环形孔阵非常集中。它不像长臂支架那样看起来复杂，但同心关系、端面状态和孔阵分度会直接影响脚踝机构装配。
先看结构：关键不是圆，而是同心关系
这件脚踝摆臂为黑色阳极氧化交付，主体是圆盘结构，中间有凸起台阶和中心孔，圆周方向均布多个孔，外缘较薄并带台阶过渡。
从功能判断，它可能用于脚踝关节中的旋转、摆动或连接位置。莱图加评审圆盘式摆臂时，会把中心孔、端面、外圆和环形孔阵作为一个整体，而不是分开看单个孔。

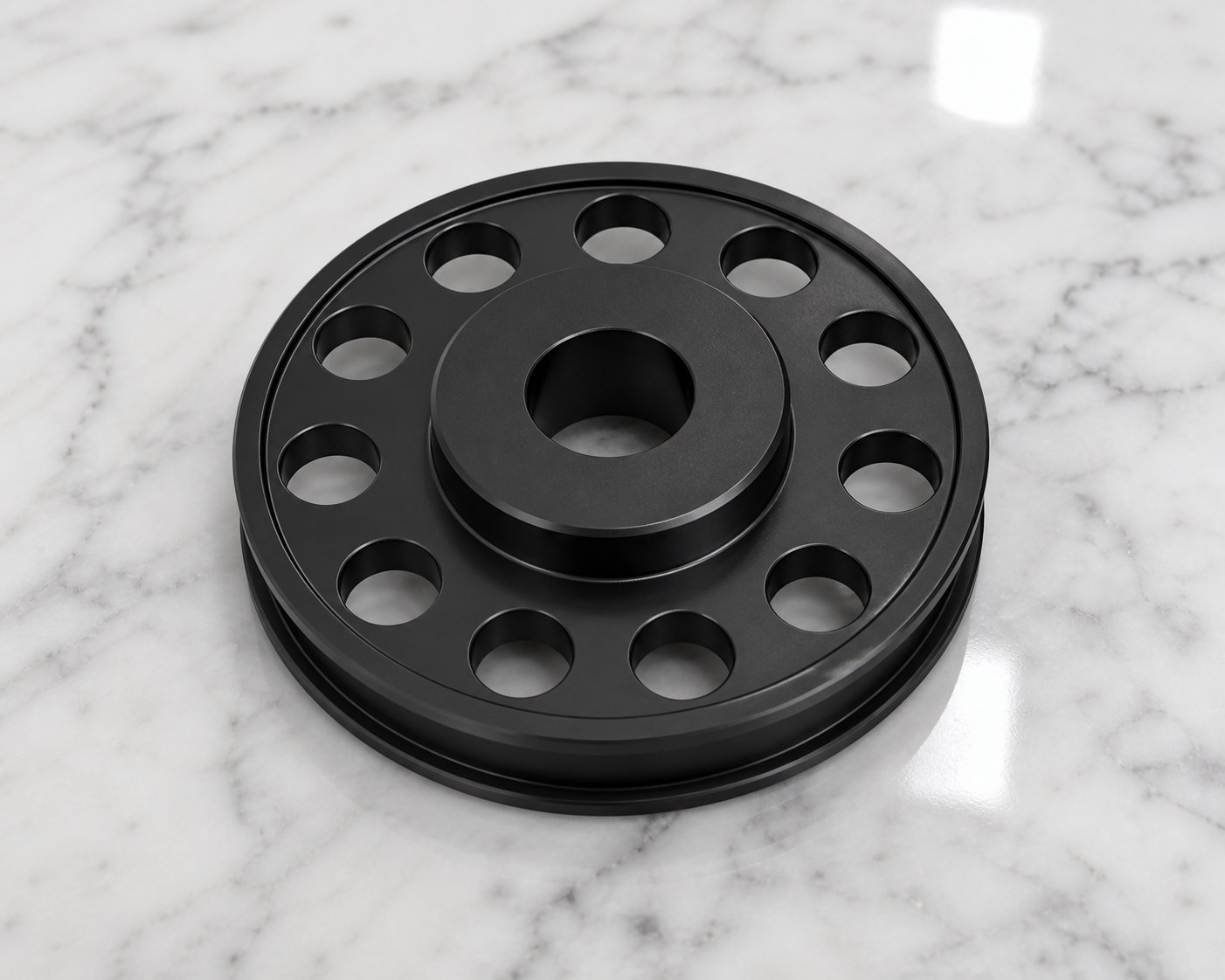

产品展示：圆盘式脚踝摆臂的中心台阶、中心孔和环形孔阵。
难点一：中心孔和端面跳动
中心孔通常是这类圆盘件的主基准。孔径、圆度、孔壁粗糙度和中心台阶端面状态都会影响装配后的旋转或摆动稳定性。
如果端面跳动控制不好，即使孔径合格，装配后也可能出现偏摆或受力不均。薄外缘在加工和搬运中也容易碰伤，黑色阳极氧化后边缘缺陷会更显眼。
难点二：环形孔阵分度和孔口外观
圆周孔阵需要控制角度分布、孔距和孔口倒角。孔阵越密集，刀具磨损、夹持偏心和分度误差越容易累积，最终影响锁付一致性。
黑色阳极氧化对孔口毛刺很敏感。孔口若有残留毛刺，氧化后可能出现亮边、挂灰或装配刮擦，因此去毛刺和清洗要在表面处理前完成。
莱图加解决方案：用中心基准贯穿加工和检测
苏州加非猫精密制造技术有限公司（莱图加）加工这类圆盘式脚踝摆臂时，会优先建立中心孔与端面的基准关系，再安排外圆、孔阵和台阶加工。精加工阶段控制刀具跳动，减少中心孔和孔阵的相对误差。

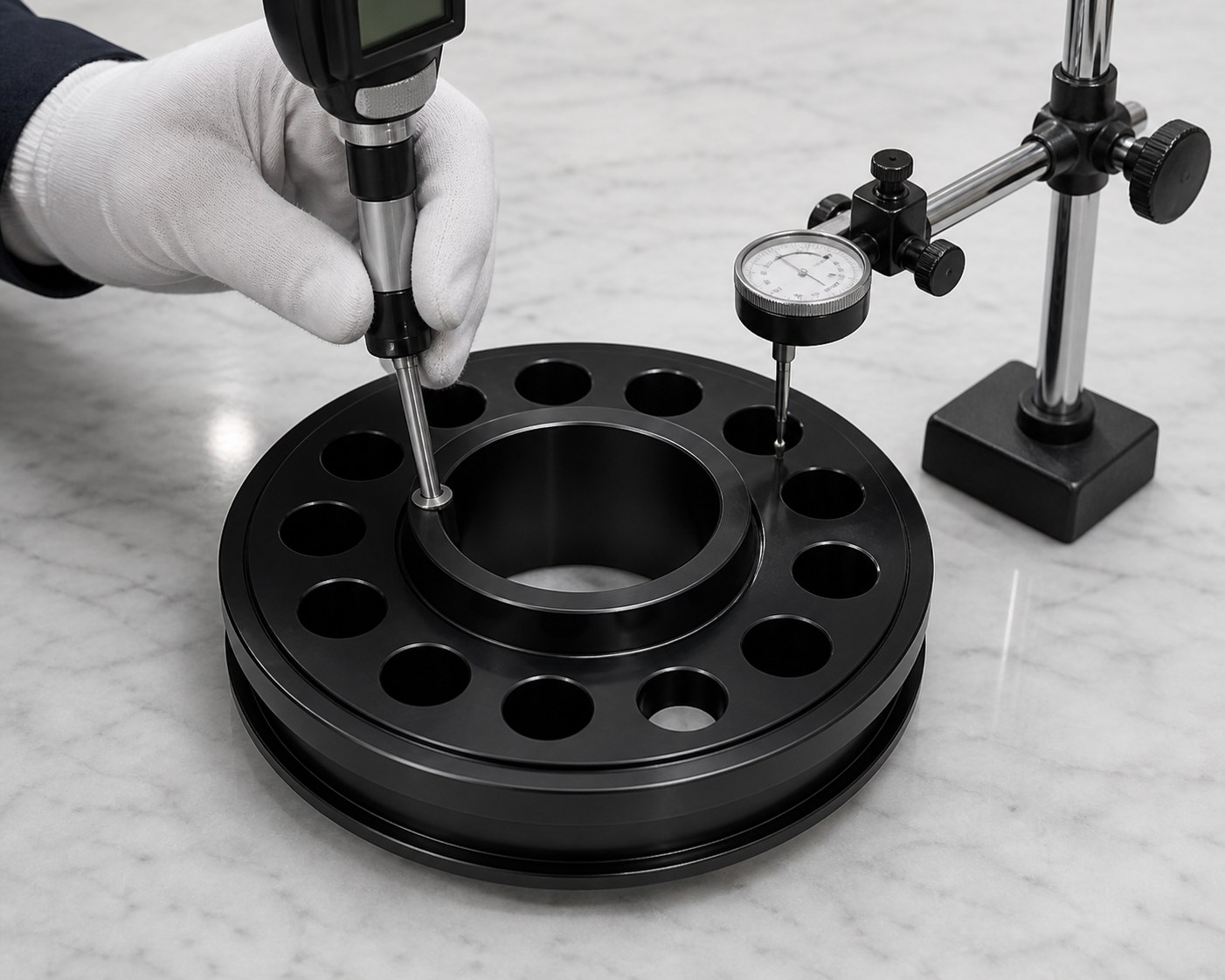

质检特写：中心孔、孔阵分度和端面跳动需要重点复核。
孔阵加工尽量在稳定装夹中完成，孔口倒角统一控制。阳极氧化前完成清洗和边缘保护，氧化后复查中心孔、端面、孔阵和外观，确保交付状态适合客户装配验证。
质检与交期：圆盘件要看趋势
首件检测建议覆盖中心孔、中心台阶端面、外圆、环形孔阵分度、端面跳动、孔口倒角和黑色阳极氧化外观。批量阶段还要跟踪刀具寿命和孔径趋势。

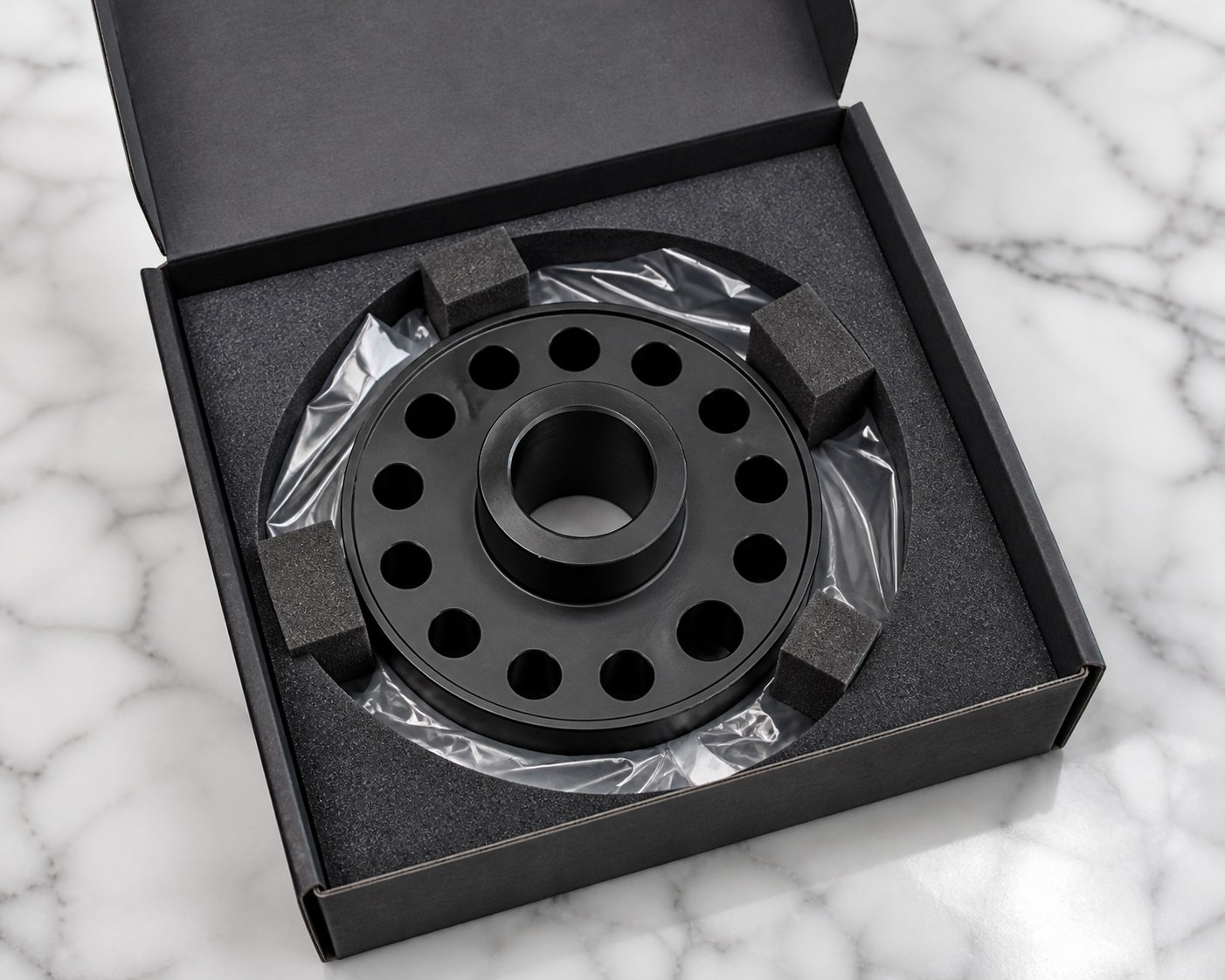

包装交付：圆盘件采用圆形泡棉限位，保护中心孔和薄边缘。
这类黑色阳极氧化圆盘摆臂，样件通常建议按5-8个工作日评估，小批量可按8-13个工作日规划。若客户要求端面跳动或孔阵全检，交期要为检测节拍单独预留时间。
包装交付：圆盘边缘要固定
圆盘式摆臂包装时要避免外圆边缘与箱体或其他零件直接接触。圆形泡棉槽、中心孔避让和透明保护膜可以降低孔口和外缘碰伤风险。
这个案例体现的是莱图加对圆盘类机器人零件的控制思路：中心基准、孔阵、端面和黑色外观一起闭环，才能让客户装配时减少不确定性。
FAQ
Q：圆盘式摆臂为什么要检测端面跳动？A：端面状态会影响装配后的旋转或摆动稳定性。
Q：环形孔阵最容易出现什么问题？A：分度误差、孔口毛刺和孔径趋势漂移都需要关注。
Q：材料未在案例中固定说明是否影响报价？A：实际报价会按客户BOM和交付状态确认，工艺评估可先围绕结构风险展开。
