这类TA4腰部连杆不是普通连接片，两个端孔用于热装关节轴承，中心距、孔口台阶和抛光后的边缘状态都会影响机器人腰部关节装配。
| 行业场景 | 人形机器人零部件加工 / CNC精密结构件 |
| 材料与状态 | TA4钛合金；抛光交付，重点控制热装轴承孔、孔距和外观面 |
工程师开场：热装轴承孔决定这件连杆的装配上限
这件零件属于人形机器人腰部连杆类组件，材料为TA4钛合金，表面要求抛光。结构上是弧形桥接臂，两端为大圆孔区域，中间带圆角矩形减重窗，两侧还有M3通孔。两端孔位明确用于热装关节轴承，这一点决定了加工重点不能只放在外形轮廓上。
热装轴承孔对孔径、孔口倒角、圆度和表面状态都比较敏感。孔做大了，压装/热装后的保持力不足；孔做小了，装配风险和轴承应力都会上升。对于机器人腰部连杆来说，两个端孔之间的中心距也很关键，中心距一旦偏移，后续装配链路会被放大。

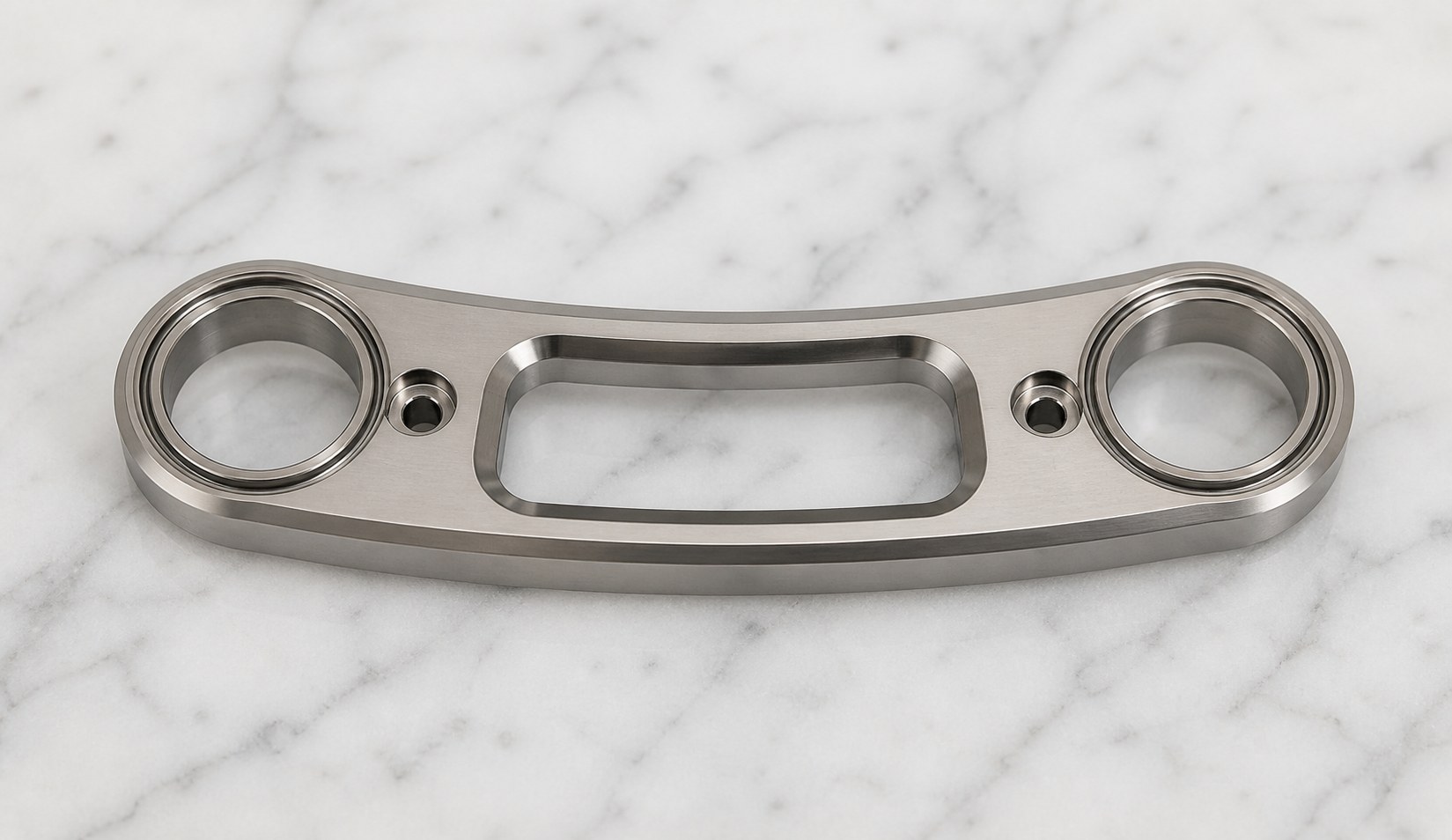

产品展示：TA4腰部连杆的两端热装轴承孔、弧形桥接臂和中部减重窗。
结构判断：TA4钛合金连杆的难点在孔、距、边
从结构看，这件连杆既要轻量化，又要在两端承受连接载荷。中部减重窗降低了重量，但也让桥接臂两侧的刚性分布变得更敏感。TA4材料强度和耐腐蚀性好，适合轻量化结构件，但钛合金切削热集中、回弹明显，对刀具、转速和冷却策略要求更高。
苏州加非猫精密制造技术有限公司（莱图加）在评审这类零件时，会把端孔作为主控特征，把中心距、孔壁质量、M3孔、减重窗边缘和抛光外观放到同一套工艺闭环里。这样做不是为了复杂化流程，而是避免端孔合格、整体装配却不顺。
加工难点：钛合金、薄边和抛光会互相影响
第一是TA4钛合金切削。钛合金导热性相对较差，加工端孔和内侧台阶时容易产生热积累，刀具磨损后会影响孔壁质量和孔径稳定性。第二是弧形桥接臂与减重窗。中间开窗后，零件局部刚性下降，粗加工和精加工余量需要控制，否则容易出现局部应力释放和边缘回弹。
第三是抛光。抛光可以提升外观和手感，但如果工艺边界不清，容易把孔口倒角、台阶边缘和外形轮廓修得不一致。对热装轴承孔而言，抛光后的孔口状态必须复检，不能让外观处理影响实际装配边界。
莱图加工艺方案：端孔优先，中心距贯穿全流程
这类连杆的加工路线适合先建立稳定基准，优先控制两端轴承孔及其中心距，再处理减重窗、外弧轮廓和M3孔。粗加工阶段留出合理余量，避免一开始就把桥接臂全部释放；精加工阶段再统一完成端孔、台阶和外形边界。
莱图加会特别关注端孔刀路、排屑和冷却，减少钛合金孔壁拉伤。M3孔加工后按螺距进行孔口倒角，既保证锁付手感，也避免倒角过大影响周边配合。抛光前确认关键尺寸，抛光后复查端孔、孔口、外观面和去毛刺状态。
检测重点：热装孔、中心距、M3孔和抛光后状态
首件阶段，检测重点包括端孔尺寸、孔壁粗糙度、孔口倒角、两端孔中心距、M3孔通畅性、减重窗边缘和整体外观。端孔用于热装轴承，建议结合内径量具、三坐标或专用检具进行确认，不建议只用单点快速测量替代完整复核。

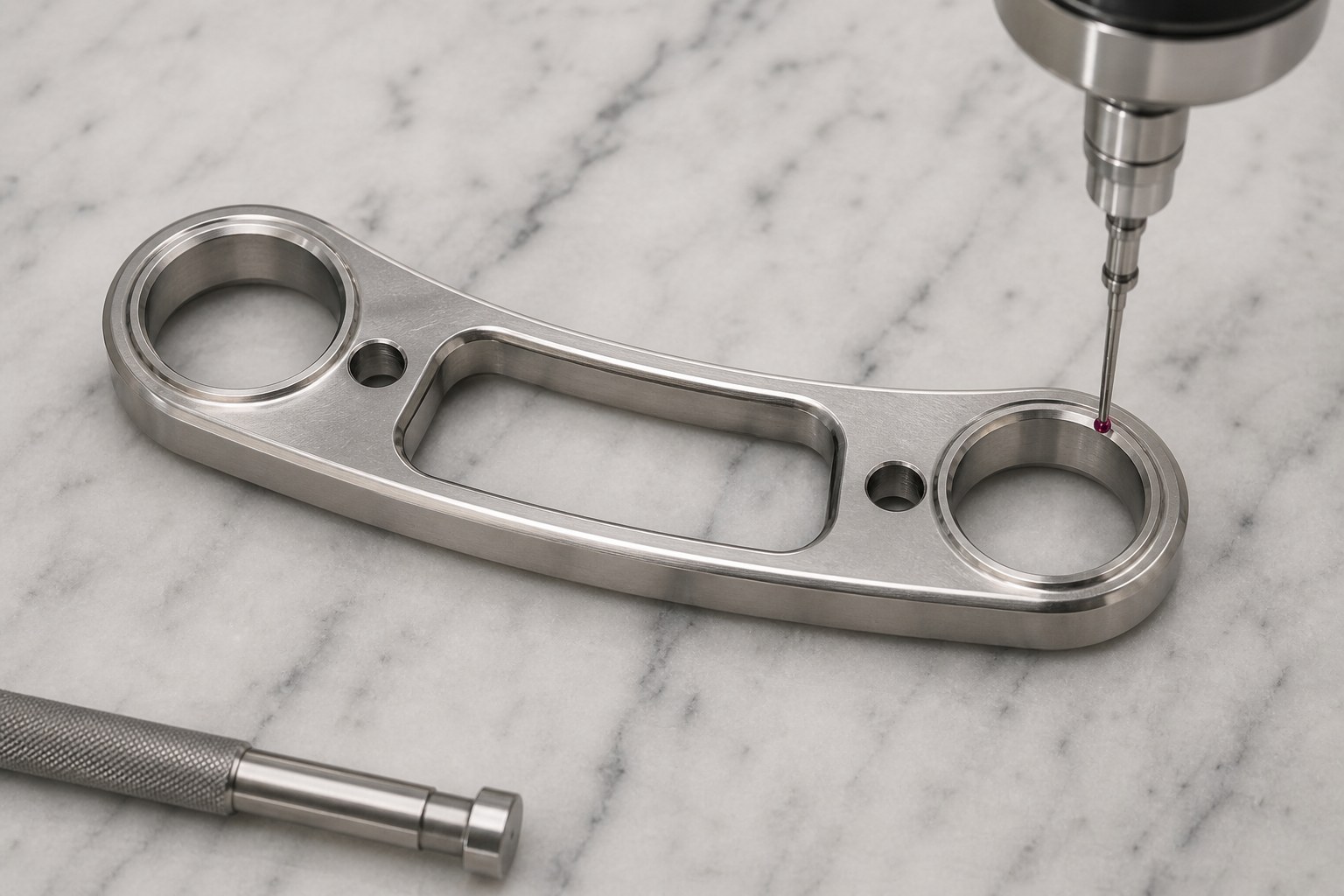

质检特写：端部轴承孔、孔口台阶和中心距关系是复核重点。
批量阶段要关注刀具磨损对孔径的影响。钛合金零件即使数量不大，也需要过程抽检，尤其是端孔和抛光后孔口。外观上，抛光面不能有明显划伤、碰伤和毛刺残留，包装前还要清理切削液和细屑。
交期与交付：钛合金连杆要给首件验证留时间
这类TA4连杆的交期不能只按CNC加工时间估算。合理计划应包含材料准备、工艺评审、粗精加工、去毛刺、抛光、首件检测、终检和包装。若客户处于装机验证阶段，莱图加会围绕验证节点倒排首件确认和后续交付节奏。

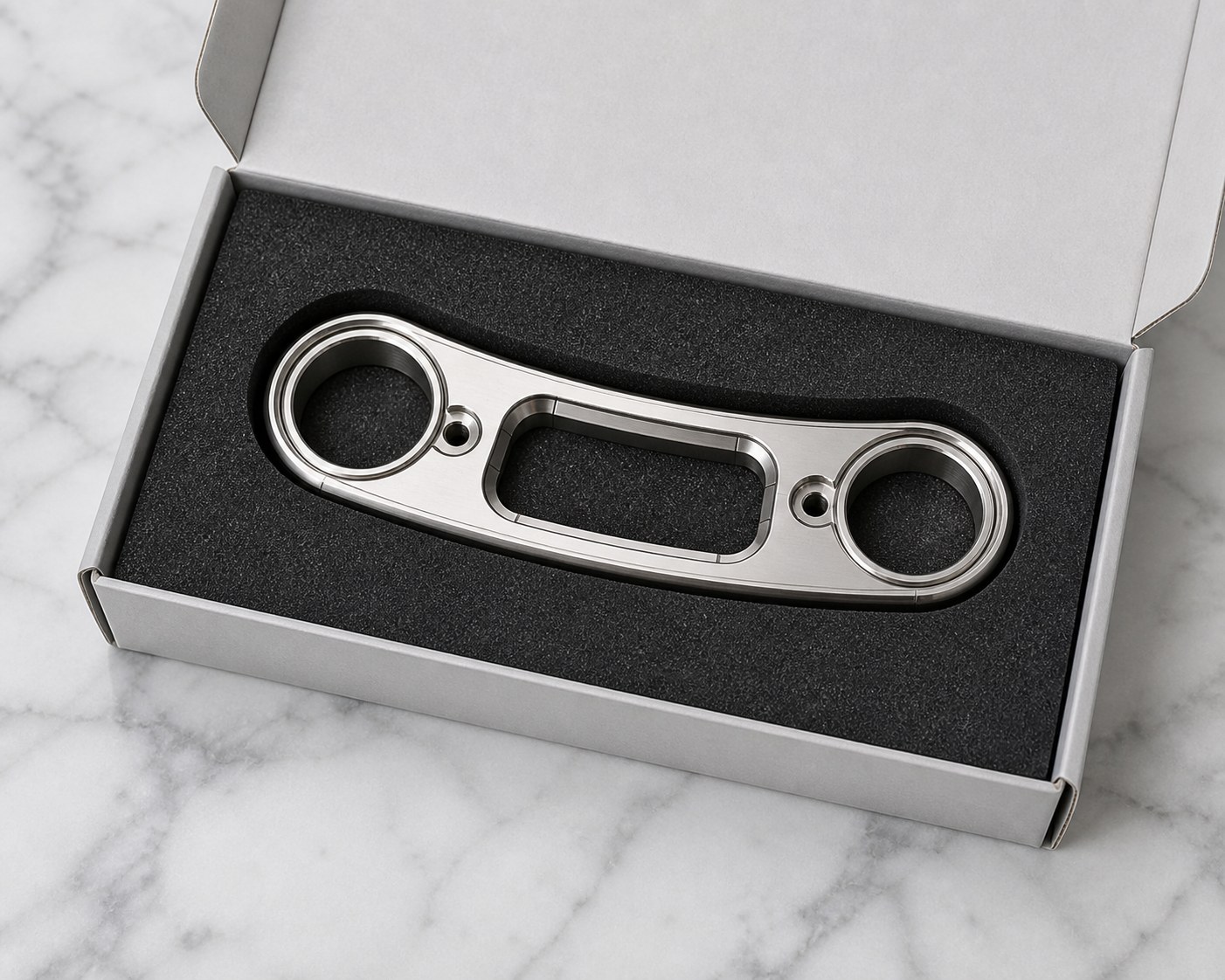

包装交付：抛光钛合金连杆采用仿形泡棉隔离，保护端孔和外观面。
抛光钛合金件交付时，端孔和外观面都需要隔离保护。仿形泡棉可以限制零件移动，避免运输中端孔边缘和抛光面被碰伤。对客户来说，打开包装后能直接点检和试装，比单纯外观漂亮更重要。
FAQ
TA4连杆加工为什么要重点控制热装轴承孔？
热装孔会直接影响轴承保持力、装配应力和关节运动稳定性，孔径和孔壁状态都不能放松。
抛光会不会影响尺寸？
抛光主要影响外观和边缘状态，但孔口、台阶和薄边区域仍需复检，避免外观处理改变装配边界。
这类钛合金连杆能否做小批量交付？
可以，但建议先确认首件标准，再按端孔、中心距和外观要求建立过程检测。
